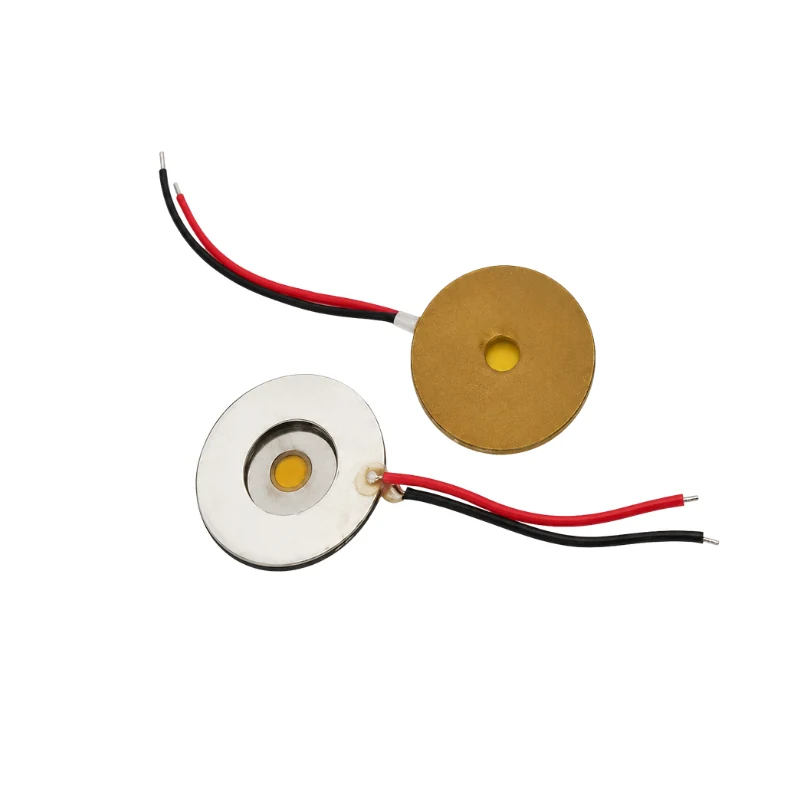

BBAT-Q27D2 产品概述
BBAT-Q27D2 是一款紧凑型压电微孔雾化片，由 PZT-4 压电陶瓷、SUS316L 不锈钢箔和聚酰亚胺微孔膜组成。产品的典型工作频率为 101 kHz，典型雾化量为 0.45 mL/min，即 27 mL/h。
该产品适用于便携式雾化设备、医用雾化模块、加湿模块及其他精密液体雾化系统。其典型总直径为 16 mm，典型总厚度为 0.78 mm。
型号含义
| 字段 | 含义 |
|---|---|
| BBAT | 超声雾化产品 |
| Q27 | 典型雾化量 27 mL/h，即 0.45 mL/min |
| D2 | 典型平均孔径 2 µm |
产品特点
- 典型工作频率 101 kHz
- 典型雾化量 0.45 mL/min，即 27 mL/h
- 典型平均孔径 2 µm
- 约 2650 个微孔
- SUS316L 不锈钢箔与聚酰亚胺微孔膜
- PZT-4 压电陶瓷
- 典型外径 16 mm、典型总厚度 0.78 mm
- 微孔分布均匀，适合小型化雾化系统集成
主要性能参数
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| 电容 | nF | 2.4 | 2.8 | 3.2 |
| 频率 | kHz | 96 | 101 | 106 |
| 阻抗 | Ω | — | — | 100 |
| 雾化量 | mL/min | 0.30 | 0.45 | 0.60 |
| 雾化量换算值 | mL/h | 18 | 27 | 36 |
| 孔数量 | 个 | 2500 | 2650 | 2800 |
| 平均孔径 | µm | 1.5 | 2.0 | 2.5 |
| 总直径 | mm | 15.75 | 16.00 | 16.25 |
| 总厚度 | mm | 0.76 | 0.78 | 0.80 |
| 导线长度 | mm | — | 28 | — |
| 导线外径 | mm | 0.6 | 0.7 | 0.8 |
结构尺寸
| 部件 | 内径 | 外径 |
|---|---|---|
| 陶瓷 | 7.8 ± 0.25 mm | 16 ± 0.25 mm |
| 银电极 | 8.8 ± 0.5 mm | 15 ± 0.5 mm |
| 隔热层 | 7.3 +0/−0.5 mm | 16.5 +0.5/−0 mm |
- 陶瓷内径：7.8 mm
- 喷孔中心区域直径：2.8 mm
- 陶瓷厚度：0.5 mm
- 聚酰亚胺膜厚度：0.05 mm
- 组件总厚度：0.78 mm
主要材料
| 部件 | 材料 |
|---|---|
| 压电陶瓷 | PZT-4 |
| 金属箔 | SUS316L 不锈钢 |
| 微孔膜 | 聚酰亚胺膜，100HN |
典型应用
- 便携式微孔雾化设备
- 医用雾化器模块
- 加湿及液体雾化模块
- 小型精密喷雾设备
- OEM 雾化系统集成
安装与使用提示
- 驱动电路应与雾化片的实际谐振频率匹配。
- 焊接区域应做好保护，避免焊接热量或机械应力损伤雾化片。
- 裸露导线及连接区域应采取绝缘与防液体侵入措施。
- 安装时避免弯折、挤压或刮伤聚酰亚胺微孔膜。
- 液体黏度、表面张力、温度、液位、驱动条件及安装方式均会影响雾化量。
- 使用前应确认所有接液材料与目标液体相容。
