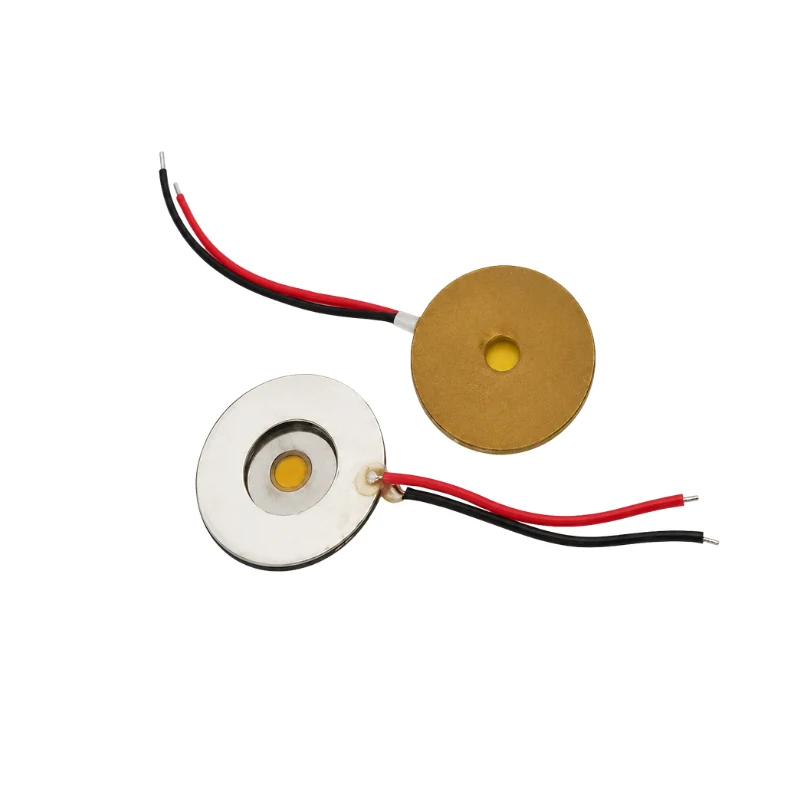

Produktübersicht BBAT-Q27D2
Der BBAT-Q27D2 ist eine kompakte piezoelektrische Mesh-Zerstäuberplatte aus PZT-4-Piezoelektrik, SUS316L-Edelstahlfolie und einer mikroporösen Polyimidmembran. Sie arbeitet mit einer typischen Frequenz von 101 kHz und erreicht eine typische Zerstäubungsleistung von 0,45 mL/min beziehungsweise 27 mL/h.
Die Platte ist für tragbare Zerstäubungsgeräte, medizinische Verneblermodule, Befeuchtungsmodule und andere Präzisionssysteme zur Flüssigkeitszerstäubung ausgelegt. Der typische Außendurchmesser beträgt 16 mm, die typische Gesamtdicke 0,78 mm.
Modellbezeichnung
| Feld | Bedeutung |
|---|---|
| BBAT | Ultraschall-Zerstäubungsprodukt |
| Q27 | Typische Zerstäubungsleistung von 27 mL/h beziehungsweise 0,45 mL/min |
| D2 | Typischer mittlerer Porendurchmesser von 2 µm |
Produkteigenschaften
- Typische Betriebsfrequenz von 101 kHz
- Typische Zerstäubungsleistung von 0,45 mL/min beziehungsweise 27 mL/h
- Typischer mittlerer Porendurchmesser von 2 µm
- Etwa 2650 Mikroporen
- SUS316L-Edelstahlfolie mit mikroporöser Polyimidmembran
- PZT-4-Piezokeramik
- Typischer Durchmesser von 16 mm und typische Gesamtdicke von 0,78 mm
- Gleichmäßige Mikroporenverteilung für die Integration kompakter Zerstäubungssysteme
Technische Hauptdaten
| Parameter | Einheit | Minimum | Typisch | Maximum |
|---|---|---|---|---|
| Kapazität | nF | 2,4 | 2,8 | 3,2 |
| Frequenz | kHz | 96 | 101 | 106 |
| Impedanz | Ω | — | — | 100 |
| Zerstäubungsleistung | mL/min | 0,30 | 0,45 | 0,60 |
| Umgerechnete Zerstäubungsleistung | mL/h | 18 | 27 | 36 |
| Porenanzahl | Stück | 2500 | 2650 | 2800 |
| Mittlerer Porendurchmesser | µm | 1,5 | 2,0 | 2,5 |
| Gesamtdurchmesser | mm | 15,75 | 16,00 | 16,25 |
| Gesamtdicke | mm | 0,76 | 0,78 | 0,80 |
| Anschlussleitungslänge | mm | — | 28 | — |
| Außendurchmesser der Anschlussleitung | mm | 0,6 | 0,7 | 0,8 |
Baumaße
| Bauteil | Innendurchmesser | Außendurchmesser |
|---|---|---|
| Keramik | 7,8 ± 0,25 mm | 16 ± 0,25 mm |
| Silberelektrode | 8,8 ± 0,5 mm | 15 ± 0,5 mm |
| Wärmedämmschicht | 7,3 +0/−0,5 mm | 16,5 +0,5/−0 mm |
- Keramik-Innendurchmesser: 7,8 mm
- Durchmesser der zentral perforierten Fläche: 2,8 mm
- Keramikdicke: 0,5 mm
- Dicke der Polyimidmembran: 0,05 mm
- Gesamtdicke der Baugruppe: 0,78 mm
Werkstoffe
| Bauteil | Werkstoff |
|---|---|
| Piezoelektrische Keramik | PZT-4 |
| Metallfolie | SUS316L-Edelstahl |
| Mikroporöse Membran | Polyimidfolie, 100HN |
Typische Anwendungen
- Tragbare Mesh-Zerstäubungsgeräte
- Medizinische Verneblermodule
- Befeuchtungs- und Flüssigkeitszerstäubungsmodule
- Kompakte Präzisionssprühgeräte
- OEM-Integration von Zerstäubungssystemen
Integrationshinweise
- Die Ansteuerschaltung an die tatsächliche Resonanzfrequenz der Zerstäuberplatte anpassen.
- Den Lötbereich vor übermäßiger Wärme und mechanischer Belastung schützen.
- Freiliegende Leitungen isolieren und den Anschlussbereich gegen das Eindringen von Flüssigkeit schützen.
- Die mikroporöse Polyimidmembran nicht biegen, quetschen oder zerkratzen.
- Viskosität, Oberflächenspannung, Temperatur und Füllstand der Flüssigkeit, Ansteuerbedingungen und Einbau berücksichtigen, da diese Faktoren die Zerstäubungsleistung beeinflussen.
- Vor der Verwendung die Verträglichkeit aller flüssigkeitsberührten Werkstoffe mit der vorgesehenen Flüssigkeit prüfen.
