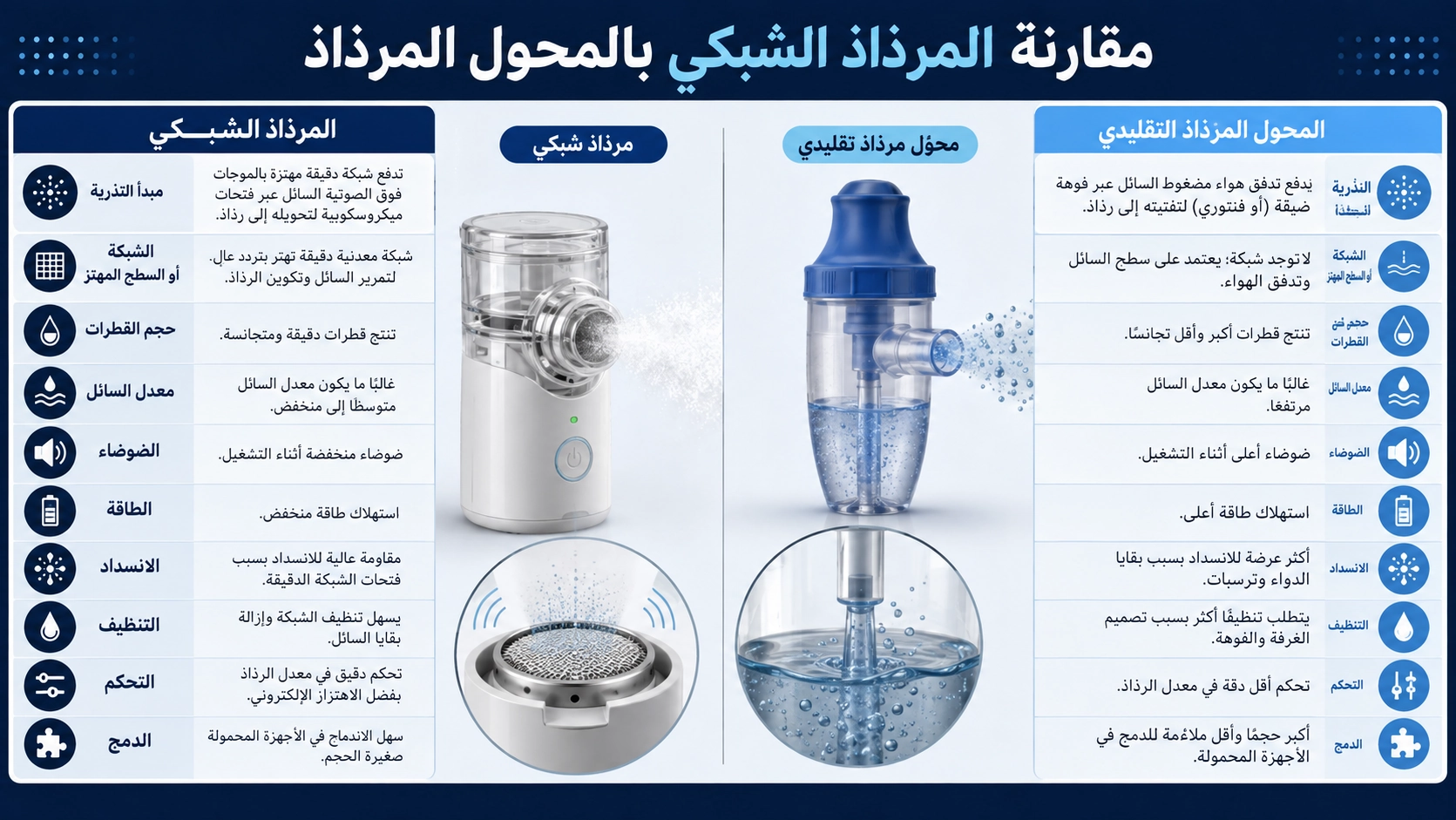

الترذيذ بالموجات فوق الصوتية: صفيحة ترذيذ شبكية مقابل محول ترذيذ كامل بالموجات فوق الصوتية

حدد أولاً ما المتوقع من المورد تسليمه

قد يشير مصطلح «المرذاذ بالموجات فوق الصوتية» إلى عنصر كهرضغطي، أو صفيحة شبكية ملتصقة، أو مكوّن مجمّع يلامس السائل، أو محول مزود بلوحة قيادة، أو نظام فرعي لجهاز كامل. وهذه حدود توريد مختلفة. يعتمد الاختيار الصحيح بدرجة أقل على كلمة الرذاذ، وبدرجة أكبر على الجهة التي تتولى تغذية السائل والإحكام الميكانيكي والقيادة الكهربائية ومنطق التحكم والتحقق النهائي من الهباء.

تلائم صفيحة الرذاذ الشبكية العميل الذي لديه بالفعل الميكانيكا والإلكترونيات المحيطة أو ينوي تطويرها. ويمكن لمحول رذاذ بالموجات فوق الصوتية أكثر اكتمالاً أن يقلل أعمال التكامل عندما تتوافق واجهته الميكانيكية وتوافقه مع السائل ودخله الكهربائي وسلوك التحكم فيه مع النظام. ولا يمكن اختيار أي منهما من تردد الهدف وحده.

السلسلة الوظيفية من الكهرباء إلى القطرات

تجعل الإثارة الكهربائية العنصر الكهرضغطي يتشوه. وفي تصميم الشبكة المهتزة، تقترن هذه الحركة بغشاء مثقب. يصل السائل إلى الشبكة النشطة، ويدفع التذبذب السائل عبر الفتحات لتتكون القطرات. وتعتمد النتيجة على البنية المقترنة: العنصر الكهرضغطي، والربط، ومادة الشبكة ونمط الفتحات، وحمل السائل، والمرتكز، والإحكام، وشكل موجة القيادة.

يصف العرض الرسمي من PIEZO.COM عن الموجات فوق الصوتية الكهرضغطية التأثير الكهرضغطي العكسي والذرّ كأحد تطبيقات الموجات فوق الصوتية. كما يعامل الجهاز العملي بوصفه حلاً فوق صوتياً مصمماً، لا مواصفة لسيراميك عارٍ.

لذلك يكون التردد استجابة للنظام لا وسم شراء منفصلاً. يغير الربط والتثبيت الرنين نسبةً إلى مكوّن حر. كما تغير كتلة السائل ولزوجته الحمل. ويؤثر جهد القيادة وشكل الموجة في السعة والحرارة. ولا يثبت ضباب مستقر على المنضدة باستخدام الماء الأداء مع التركيبة المقصودة أو الاتجاه أو دورة التشغيل أو الغلاف.

ما الذي تتضمنه صفيحة الرذاذ الشبكية

تركز الصفيحة الشبكية عادة وظيفة الرذاذ في مكوّن مدمج يحتوي بنية مهتزة ومنطقة مثقبة بدقة. وقد يظل على العميل توفير خزان أو فتيلة للسائل، وأسطح إحكام، وملامسات كهربائية، ومشغّل، وهيكل، وإدارة لتدفق الهواء، ومنطق تحكم. ينبغي أن يحدد رسم المورد التجميعة المسلّمة ومناطق المناولة المحمية.

تمثل صفيحة الرذاذ الشبكية BBAT-Q27D2 من البولي إيميد بتردد 101 kHz مثالاً لهذا المستوى من المكوّنات. يحدد العنوان المنشور اتجاه المنتج الاسمي وتردده؛ ولا يثبت التوافق مع كل سائل أو معدل تدفق أو دائرة قيادة. أكد الأبعاد وبنية الشبكة والظروف الكهربائية واختبارات العينات المعتمدة.

ما الذي يغيره محول رذاذ أكثر اكتمالاً

يمكن لوحدة أكثر تكاملاً أن تجمع عنصر الرذاذ مع حامل وواجهة للسائل وأسلاك، وفي بعض التهيئات لوحة دوائر مطبوعة للقيادة. ينقل ذلك جزءاً من مسؤولية الواجهة الميكانيكية والكهربائية إلى الوحدة الموردة، لكنه لا يلغي عمل النظام. فما زال العميل بحاجة إلى إدارة جودة الطاقة والأوامر وتوصيل السائل والتهوية والغلاف والتلوث والتصريف وسلوك الأعطال.

يمثل محول الرذاذ بالموجات فوق الصوتية BBAT-Q50D2 مع لوحة دوائر مطبوعة للقيادة هذا الحد الأوسع. قبل اعتباره حلاً جاهزاً للتركيب، تحقق من واجهة التغذية والتحكم وأبعاد اللوحة والتأريض والكابل والتثبيت ومواد ملامسة السائل واتجاه التشغيل والوظائف الوقائية المضمنة فعلياً.

مصفوفة المسؤوليات تمنع فجوات التكامل

الوظيفة	شراء صفيحة شبكية	شراء محول أكثر اكتمالاً	الدليل المطلوب
اقتران الكهرضغطية بالشبكة	يكون مورداً عادة في الصفيحة	يكون عادة داخل الوحدة	رسم وعينة معتمدة
المشغّل وتتبع الرنين	غالباً ضمن نطاق العميل	قد يكون مشمولاً؛ أكد ذلك	واجهة الدائرة واختبار شكل الموجة
تغذية السائل والإحكام	ضمن نطاق نظام العميل	مشترك أو خاص بالوحدة	تقييم التسرب والتشغيل الجاف
تدفق الهواء ونقل القطرات	ضمن نطاق نظام العميل	يبقى عادة ضمن نطاق النظام	اختبار الغلاف النهائي
قبول التدفق والقطرات	يجب تعريفه للسائل المقصود وظروف التشغيل		طريقة قياس متفق عليها

خصائص السائل والشبكة لا يمكن فصلهما

تؤثر اللزوجة والتوتر السطحي والكثافة والمواد الصلبة الذائبة والجسيمات العالقة والتطايرية في التغذية وابتلال الفتحات والانسداد والذرّ. كما يهم التوافق الكيميائي للشبكة واللاصق والإحكام والحامل. وقد تتغير التركيبة بالتخزين أو التركيز، لذا لا تمثل عبارة «مائي الأساس» مواصفة سائل كافية.

قدم صحيفة بيانات السلامة عند الاقتضاء وعينة سائل ممثلة وفق عملية مناولة متفق عليها. حدد درجة الحرارة والاتجاه وضغط الرأس أو حالة الفتيلة والترشيح وطريقة التنظيف والبقايا المقبولة. تتطلب الادعاءات الطبية أو العلاجية عملية منفصلة لتطوير المنتج الخاضع للتنظيم والتحقق منه؛ ولا ينبغي التعامل مع وصف المكوّن باعتباره ادعاءً من هذا النوع.

لوحة دوائر القيادة: التضمين لا يعني التكامل

إذا صمم العميل المشغّل، فينبغي توصيف خرجه مع التجميعة المحملة، بما في ذلك التردد وشكل الموجة والجهد والتيار والبدء ودورة التشغيل ودرجة الحرارة. وإذا وردت لوحة قيادة، فأكد نطاق جهد الدخل وواجهة التمكين أو التحكم والموصل والتأريض والبيئة الكهرومغناطيسية وتبريد اللوحة وسلوك الحماية. لا توصل صفيحة بمشغّل فوق صوتي عام لمجرد أن الترددات الاسمية تبدو متقاربة.

يشرح دليل مواءمة دائرة المحولات بالموجات فوق الصوتية القائم سبب وجوب النظر إلى السعة والرنين وجهد القيادة والرنين المتبقي معاً. ويضيف التحقق من المرذاذ حمل السائل والتحميل الميكانيكي إلى تلك العلاقة الكهربائية.

تنتج التطبيقات المختلفة اختبارات قبول مختلفة

• الترطيب: قيّم الخرج المستمر وجودة الماء والتكلس وتدفق الهواء وإدارة التكاثف.
• الرش المتقطع: قيّم قابلية تكرار البدء ودورات التشغيل القصيرة والقطرات المتبقية وتوقيت الأوامر.
• توصيل العمليات: حدد توافق السائل واستقرار التدفق والاتجاه والتنظيف.
• تكامل الجهاز: قيّم الضجيج الصوتي والسلوك الحراري والتسرب والسلامة الكهربائية وتأثيرات الغلاف.

ينبغي قياس التدفق بطريقة وزنية متفق عليها أو بطريقة أخرى قابلة للتتبع خلال فترة محددة. ويتطلب توصيف القطرات طريقة وموضع أخذ عينات محددين. وكثافة الضباب المرئية ليست معيار قبول كمي.

سجل دفعة السائل ومستوى الملء وظروف الوسط وزمن التشغيل والتهيئة المسبقة مع كل نتيجة. ومن دون هذه الضوابط، قد يقارن اختباران يبدوان متماثلين أحمالاً مختلفة بدلاً من مكونات مختلفة.

أنشئ نموذجاً أولياً على مراحل ثم ثبّت الواجهات

1. حدد السائل والوظيفة المستهدفة واتجاه التشغيل ودورة التشغيل.
2. اختر حد التوريد: صفيحة أو عنصر مجمع أو وحدة مع مشغّل.
3. أكد الأبعاد ومواد ملامسة السائل والواجهة الكهربائية والتثبيت.
4. اختبر السلوك الكهربائي الحر كخط أساس لفحص الواردات فقط.
5. ركب في تغذية سائل وإحكام وغلاف ممثلين.
6. قس البدء والخرج المستقر ودرجة الحرارة والتيار بالسائل المقصود.
7. اختبر المستوى المنخفض والفقاعات والتلوث والحالة الجافة وإعادة البدء حسب الصلة.
8. اعتمد الرسومات وإصدار المشغّل ومواصفة السائل وطريقة القبول معاً.

للمراجعة، قدم نوع السائل وتركيبه والتطبيق والخرج المطلوب وطريقة قياسه والاتجاه والمساحة المتاحة وتصميم تغذية السائل والتغذية والتحكم ودورة التشغيل والبيئة والتنظيف والكمية والحد الذي تتوقع أن يسلمه المورد. استخدم صفحة الاتصال الهندسي لـ Deep Minds Ultrasonic لتقديم هذه المدخلات.

الأسئلة الشائعة

هل صفيحة الرذاذ الشبكية مرذاذ كامل؟

ليس عادة. فهي توفر وظيفة الشبكة المهتزة الأساسية، بينما قد تبقى تغذية السائل والإحكام والمشغّل والهيكل والتحكم ضمن نظام العميل.

هل يستطيع مرذاذان لهما التردد الاسمي نفسه استخدام المشغّل ذاته؟

ليس بأمان اعتماداً على التردد وحده. يجب فحص السعة والرنين تحت الحمل وشكل الموجة والجهد والتيار والحماية.

هل تعني فتحة شبكة أصغر دائماً قطرات أصغر؟

لا يضمن بُعد شبكي واحد التوزيع النهائي. فتتفاعل هندسة الفتحة والاهتزاز وخصائص السائل والتغذية وطريقة القياس.

ما الذي ينبغي التحقق منه أولاً مع سائل جديد؟

التوافق والابتلال والتغذية والبدء المستقر والخرج والتيار ودرجة الحرارة وقابلية الانسداد وسلوك إعادة البدء في ظروف ممثلة.
