Zuerst den Lieferumfang festlegen
„Ultraschallzerstäuber“ kann Piezoelement, geklebte Mesh-Platte, flüssigkeitsberührte Baugruppe, Wandler mit Treiberplatine oder vollständiges Subsystem bedeuten. Diese Beschaffungsgrenzen unterscheiden sich. Entscheidend ist, wer Flüssigkeitszufuhr, Dichtung, Ansteuerung, Logik und Tropfenvalidierung verantwortet.
Eine Mesh-Platte passt, wenn Mechanik und Elektronik kundenseitig vorhanden sind. Ein vollständigerer Wandler reduziert Integration, wenn Schnittstellen, Werkstoffe, Eingang und Steuerung passen. Eine Zielfrequenz allein genügt nie.
Von elektrischer Energie zu Tropfen
Elektrische Anregung verformt das Piezoelement. In einem vibrierenden Mesh wird die Bewegung auf eine mikroperforierte Membran übertragen. Flüssigkeit gelangt zur aktiven Fläche und wird durch Öffnungen bewegt. Das Ergebnis hängt von Piezo, Klebung, Mesh, Lochgeometrie, Flüssigkeitslast, Halterung, Dichtung und Wellenform ab.
Die offizielle Übersicht von PIEZO.COM zu piezoelektrischem Ultraschall beschreibt den inversen Piezoeffekt und nennt Zerstäubung als Anwendung. Das praktische Gerät bleibt eine ausgelegte Ultraschalllösung und ist nicht durch eine einzelne Keramikspezifikation bestimmt.
Frequenz ist eine Antwort der Baugruppe. Klebung und Klemmung verschieben Resonanz, Masse und Viskosität ändern die Last, Spannung und Signalform beeinflussen Amplitude und Wärme. Ein stabiler Wassernebel im offenen Versuch belegt nichts für Rezeptur, Lage, Tastgrad und Gehäuse.
Was eine Mesh-Platte enthält
Sie bündelt meist Schwingstruktur und mikroperforierte Zone. Behälter oder Docht, Dichtung, Kontakte, Treiber, Gehäuse, Luftführung und Logik bleiben häufig im Kundensystem. Die Zeichnung muss Lieferumfang und empfindliche Klemmzonen zeigen.
Die BBAT-Q27D2 Polyimid-Mesh-Zerstäuberplatte mit 101 kHz steht für diese Ebene. Titel und Nennfrequenz garantieren keine Eignung für jede Flüssigkeit, Förderrate oder Schaltung. Maße, Mesh, elektrische Bedingungen und Musterprüfung sind zu bestätigen.
Was ein vollständigerer Wandler ändert
Eine integrierte Einheit kann Element, Halter, Flüssigkeitsschnittstelle, Kabel und Treiber kombinieren. Ein Teil der Verantwortung wandert zum Modul, doch Versorgung, Befehle, Flüssigkeit, Lüftung, Gehäuse, Verschmutzung, Ablauf und Fehlerzustand bleiben Systemarbeit.
Der BBAT-Q50D2 Ultraschall-Zerstäubungswandler mit Treiberplatine repräsentiert diesen Umfang. Prüfen Sie Eingang, Steuerung, Maße, Masse, Kabel, Montage, benetzte Werkstoffe, Lage und enthaltene Schutzfunktionen.

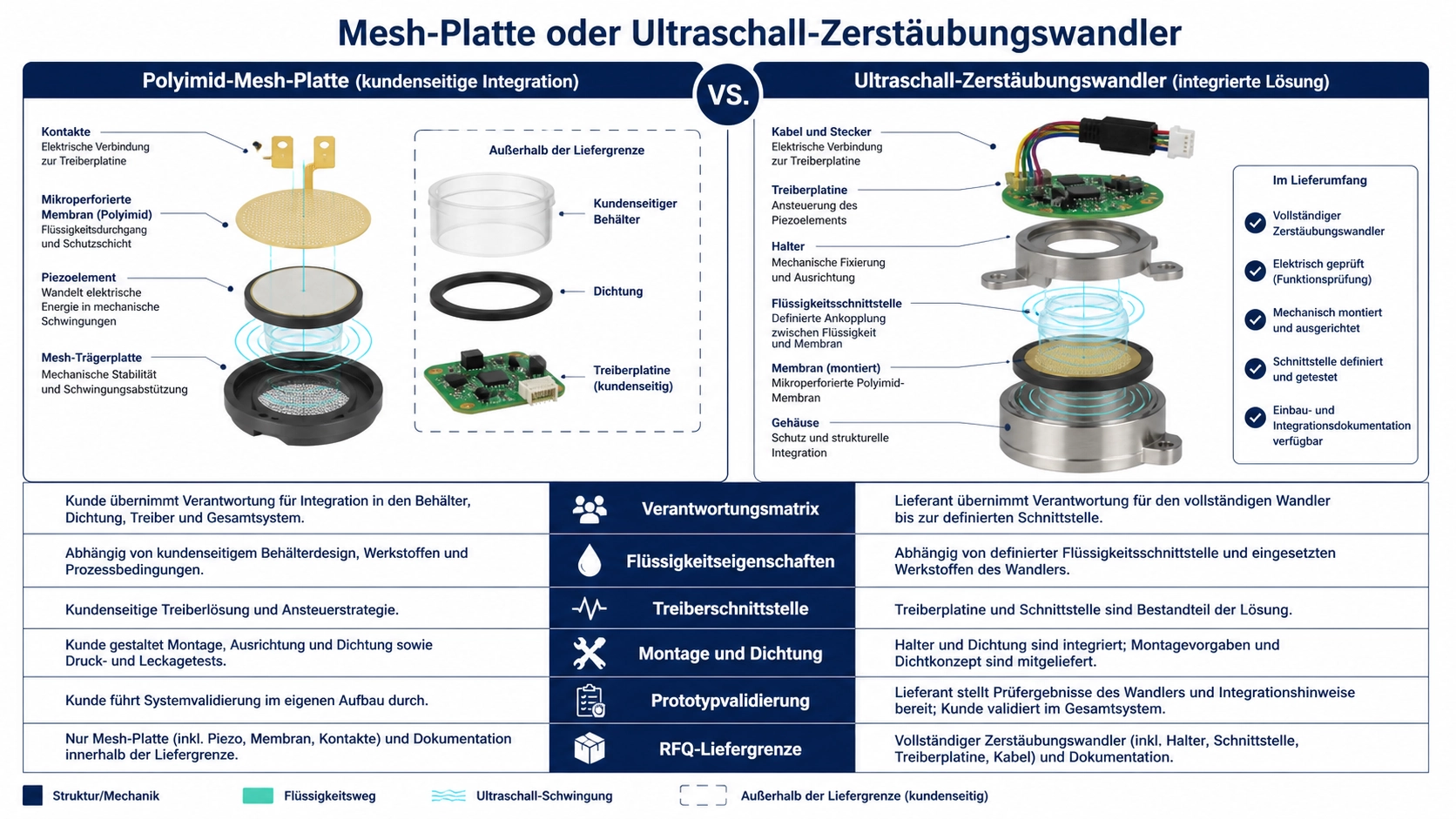

Verantwortungsmatrix
| Funktion | Mesh-Platte | Modul | Nachweis |
|---|---|---|---|
| Piezo-Mesh-Kopplung | Meist geliefert | Intern | Zeichnung und Muster |
| Treiber | Oft Kunde | Eventuell enthalten | Schnittstelle und Signal |
| Flüssigkeit und Dichtung | Kundensystem | Geteilt | Leck- und Trockenprüfung |
| Nebeltransport | Kundensystem | Meist System | Gehäusetest |
| Ausstoß und Tropfen | Für Endflüssigkeit definieren | Vereinbarte Methode | |
Flüssigkeit und Mesh gehören zusammen
Viskosität, Oberflächenspannung, Dichte, gelöste Stoffe, Partikel und Flüchtigkeit beeinflussen Zuführung, Benetzung und Verstopfung. Mesh, Kleber, Dichtung und Halter müssen chemisch passen. „Wasserbasiert“ ist keine ausreichende Spezifikation.
Stellen Sie bei Bedarf Sicherheitsdaten und Probe bereit. Definieren Sie Temperatur, Lage, Flüssigkeitsdruck oder Docht, Filterung, Reinigung und Rückstand. Medizinische Aussagen benötigen eine getrennte regulierte Entwicklung.
Treiber enthalten heißt nicht integriert
Bei eigenem Treiber sind Frequenz, Wellenform, Spannung, Strom, Start, Tastgrad und Temperatur unter Flüssigkeitslast zu messen. Bei gelieferter Platine sind Eingang, Steuerung, Anschluss, Masse, EM-Umgebung, Kühlung und Schutz zu klären. Ähnliche Nennfrequenz rechtfertigt keinen Universal-Treiber.
Der Leitfaden zur Schaltungsanpassung von Ultraschallwandlern erläutert Kapazität, Resonanz, Spannung und Nachschwingen. Der Zerstäuber ergänzt mechanische und flüssige Last.
Anwendungen brauchen eigene Abnahme
- Befeuchtung: Dauerleistung, Ablagerung, Luft und Kondensat.
- Intervallsprühen: Start, kurze Zyklen und Resttropfen.
- Prozess: Verträglichkeit, Stabilität, Lage und Reinigung.
- Gerät: Geräusch, Wärme, Leckage, Sicherheit und Gehäuse.
Ausstoß ist gravimetrisch oder mit vereinbarter rückführbarer Methode zu messen. Tropfenmessung braucht Instrument und Position. Sichtbare Nebeldichte ist kein quantitatives Kriterium.
Zu jedem Ergebnis gehören Flüssigkeitscharge, Füllstand, Umgebung, Betriebsdauer und Vorbehandlung. Ohne diese Angaben können zwei scheinbar gleiche Versuche unterschiedliche Lastzustände statt unterschiedlicher Komponenten vergleichen.
Stufenweise prototypisieren
- Flüssigkeit, Funktion, Lage und Tastgrad definieren.
- Platte, Baugruppe oder Modul wählen.
- Maße, Werkstoffe, Elektrik und Montage bestätigen.
- Freien elektrischen Zustand dokumentieren.
- Mit realistischer Zuführung und Gehäuse installieren.
- Start, Ausstoß, Temperatur und Strom messen.
- Niedrigstand, Blasen, Schmutz, Trockenlauf und Neustart prüfen.
- Zeichnung, Treiber, Flüssigkeit und Abnahme gemeinsam freigeben.
Senden Sie Flüssigkeit, Anwendung, Ausstoß und Methode, Lage, Raum, Zuführung, Versorgung, Steuerung, Tastgrad, Umwelt, Reinigung, Menge und Lieferumfang über die Kontaktseite von Deep Minds Ultrasonic.
FAQ
Ist eine Mesh-Platte ein kompletter Zerstäuber?
Meist nicht. Flüssigkeit, Dichtung, Treiber, Gehäuse und Logik bleiben oft kundenseitig.
Können gleiche Frequenzen denselben Treiber nutzen?
Nicht allein deshalb. Kapazität, Lastresonanz, Signal, Spannung und Strom sind zu prüfen.
Garantiert eine kleinere Öffnung kleinere Tropfen?
Nein. Geometrie, Schwingung, Flüssigkeit, Zuführung und Messung wirken zusammen.
Was zuerst mit neuer Flüssigkeit prüfen?
Verträglichkeit, Benetzung, Start, Ausstoß, Strom, Temperatur, Verstopfung und Neustart.
