Produktübersicht BBAT-Q50D2

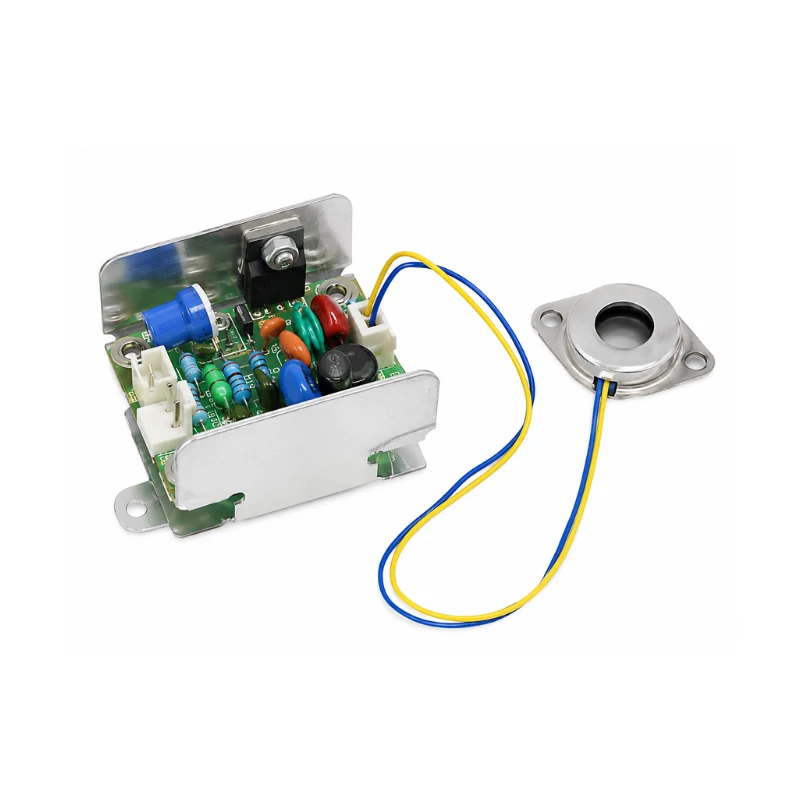

Der BBAT-Q50D2 ist ein piezoelektrischer Ultraschall-Zerstäubungswandler für hohe Frequenzen, der mit einer passenden Treiberplatine geliefert wird. Unter Nennbedingungen erzeugt er mehr als 50 mL/h Nebel mit einer Tropfengröße von 2–3 µm. Diese Ausführung arbeitet mit 2,4–2,6 MHz, einer Nennleistung von 5 W und einer 12-V-DC-Versorgung.
Hochfrequente Schwingungen wandeln Flüssigkeit in feine Tropfen für Vernebler, Luftbefeuchter und andere Flüssigkeitszerstäubungsgeräte um. Die Baureihe umfasst Ausführungen mit 1,7–3,0 MHz, 2–30 W und 5–48 V DC sowie einer Nennnebelmenge von mehr als 5 mL/h bis mehr als 380 mL/h.
Technische Hauptdaten
| Parameter | Wert |
|---|---|
| Modell | BBAT-Q50D2 |
| Nebelmenge | >50 mL/h |
| Tropfengröße | 2–3 µm |
| Betriebsfrequenz | 2,4–2,6 MHz |
| Nennleistung | 5 W |
| Eingangsspannung | 12 V DC |
| Richtlebensdauer | 15000 h |
| Betriebswasserstand | 18–28 mm |
| Flüssigkeitstemperatur | 0–50 °C |
| Testflüssigkeit | Reines Wasser |
| Gewicht | 0,08 kg |
Produkteigenschaften
- Zerstäubungswandler mit passender Treiberplatine
- Tropfengrößen von 1 bis 5 µm innerhalb der verfügbaren Baureihe
- Niederspannungs-DC-Eingangsoptionen von 5 bis 48 V
- Nennleistungsoptionen von 2 bis 30 W
- Geeignet für reines Wasser und andere mit der gewählten Beschichtung verträgliche Flüssigkeiten
- Mehrere Abmessungen für Wandler und PCB verfügbar
- Unterstützt Leistungsregelung und einen Schutz gegen zu niedrigen Flüssigkeitsstand
Verfügbare Ausführungen
| Modell | Betriebsfrequenz | Eingangsspannung | Nennleistung | Tropfengröße | Nebelmenge | Richtlebensdauer | Betriebswasserstand | Gewicht |
|---|---|---|---|---|---|---|---|---|
| BBAT-Q380D4 | 1,7 MHz | 48 V DC | 30 W | 4–5 µm | >380 mL/h | 3000 h | 30–40 mm | 0,08 kg |
| BBAT-Q300D4 | 1,7 MHz | 48 V DC | 23 W | 4–5 µm | >300 mL/h | 10000 h | 30–40 mm | 0,08 kg |
| BBAT-Q250D4 | 1,7 MHz | 36 V DC | 22 W | 4–5 µm | >250 mL/h | 10000 h | 30–40 mm | 0,08 kg |
| BBAT-Q180D3 | 2,4–2,5 MHz | 24 V DC | 15 W | 3 µm | >180 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q250D4 | 1,7 MHz | 36 V DC | 18 W | 4 µm | >250 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q250D3 | 2,0 MHz | 36 V DC | 18 W | 3 µm | >250 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q150D2 | 2,4–2,6 MHz | 24 V DC | 12 W | 2–3 µm | >150 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q70D2 | 2,4–2,6 MHz | 12 V DC | 7 W | 2–3 µm | >70 mL/h | 10000 h | 18–28 mm | 0,08 kg |
| BBAT-Q50D2 | 2,4–2,6 MHz | 12 V DC | 5 W | 2–3 µm | >50 mL/h | 15000 h | 18–28 mm | 0,08 kg |
| BBAT-Q30D2 | 2,4–2,6 MHz | 12 V DC | 3 W | 2–3 µm | >30 mL/h | 20000 h | 18–28 mm | 0,07 kg |
| BBAT-Q40D1 | 3,0 MHz | 12 V DC | 5 W | 1–2 µm | >40 mL/h | 15000 h | 18–28 mm | 0,07 kg |
| BBAT-Q25D1 | 3,0 MHz | 12 V DC | 3 W | 1–2 µm | >25 mL/h | 20000 h | 18–28 mm | 0,07 kg |
| BBAT-Q5D1 | 3,0 MHz | 5 V DC | 2 W | 1–2 µm | >5 mL/h | 20000 h | 18–28 mm | 0,07 kg |
Der Flüssigkeitstemperaturbereich beträgt bei allen Ausführungen 0–50 °C. Nebelmenge und Richtlebensdauer werden bei Nennleistung, in reinem Wasser und beim angegebenen Wasserstand gemessen.
Abmessungen des BBAT-Q50D2
Zerstäubungswandler
| Abmessung | Wert |
|---|---|
| Φ1 | 19 mm |
| Φ2 | 12 mm |
| H1 | 8,7 mm |
| H2 | 2,7 mm |
| L1 | 34 mm |
| L2 | 26 mm |
| Anschlussleitung L3 | 200 mm |
| Breite W | 23,5 mm |
Treiberplatine
| Abmessung | Wert |
|---|---|
| Höhe H3 | 32 mm |
| Länge L4 | 60 mm |
| Befestigungsabstand L5 | 53 mm |
| Befestigungsabstand L6 | 45 mm |
| Breite W1 | 36 mm |
Beschichtungsoptionen
| Beschichtung | Beschreibung |
|---|---|
| Nickelbeschichtung | Geeignet für Trinkwasser und Flüssigkeiten mit ähnlichen Eigenschaften |
| Titanlegierungsbeschichtung | Bietet erhöhte Korrosionsbeständigkeit |
| Korrosionsschutzbeschichtung | Für korrosive Flüssigkeiten und stark saure Anwendungen vorgesehen |
Bei einem Flüssigkeits-pH-Wert unter 5 sollte eine korrosionsbeständige Ausführung gewählt werden. Die Verträglichkeit der Beschichtung muss außerdem anhand von Zusammensetzung, Konzentration und Temperatur der Flüssigkeit bewertet werden.
Typische Anwendungen
- Ultraschallvernebler
- Luftbefeuchter
- Nebelerzeugungsgeräte
- Flüssigkeitszerstäubungsmodule
- OEM-Integration von Zerstäubungsgeräten
Installations- und Betriebsanforderungen
- Den Kühlkörper der Treiberplatine mit forcierter Luft kühlen.
- Den Zerstäubungswandler vor dem Einschalten der Stromversorgung mit der Treiberplatine verbinden.
- Die aktive Oberfläche während des Betriebs mit Flüssigkeit in Kontakt halten. Trockenbetrieb ist verboten.
- Für die Abschaltung bei niedrigem Flüssigkeitsstand einen Schwimmerschalter verwenden.
- Keine Flüssigkeitsstandsregelung mit Elektroden verwenden, da Elektrolyse die Beschichtung beschädigen kann.
- Sicherstellen, dass zwischen der Wandleroberfläche und der Flüssigkeit keine Spannungsdifferenz besteht.
- Einen variablen Widerstand von 5,1 kΩ am VR-Anschluss der PCB zur Leistungsregelung anschließen. Ein Kurzschluss des Anschlusses liefert die volle Leistung; ein offener Anschluss setzt die Leistung auf null.
- Ablagerungen von Kalzium, Natrium, Magnesium, Silizium und ähnlichen Stoffen regelmäßig von der Wandleroberfläche entfernen.
Leistungshinweise
Die tatsächliche Nebelmenge und Lebensdauer hängen von Eingangsleistung, Betriebsfrequenz, Eigenschaften und Temperatur der Flüssigkeit, Wasserstand und Aufbau des Zerstäubungsgeräts ab. Die Richtlebensdauer ist die kumulierte Betriebszeit, bis die Nebelmenge bei kontinuierlichem Betrieb auf 60 % des Anfangswerts sinkt.
