Defina primero el alcance de suministro
“Atomizador ultrasónico” puede significar elemento piezoeléctrico, placa de malla adherida, componente en contacto con líquido, transductor con placa controladora o subsistema completo. Son límites de compra distintos. La decisión depende de quién asume alimentación de líquido, sellado, excitación, lógica y validación final de gotas.
Una placa de malla conviene si el cliente ya desarrolla mecánica y electrónica. Un transductor más completo reduce integración cuando interfaces, materiales, entrada y control encajan. La frecuencia objetivo no basta para ninguno.
De electricidad a gotas
La excitación deforma el elemento piezoeléctrico. En una malla vibratoria el movimiento se acopla a una membrana perforada. El líquido llega a la zona activa y atraviesa las aberturas. El resultado depende de elemento, adhesivo, malla, orificios, carga líquida, fijación, sello y forma de onda.
La explicación oficial de PIEZO.COM sobre ultrasonidos piezoeléctricos describe el efecto inverso y enumera la atomización como aplicación. El dispositivo práctico sigue siendo una solución ultrasónica diseñada, no una especificación aislada de cerámica.
La frecuencia es una respuesta del conjunto. Adhesión y sujeción desplazan resonancia; masa y viscosidad cambian carga; tensión y onda afectan amplitud y calor. Una niebla estable con agua al aire libre no demuestra resultado con formulación, orientación, ciclo y carcasa finales.

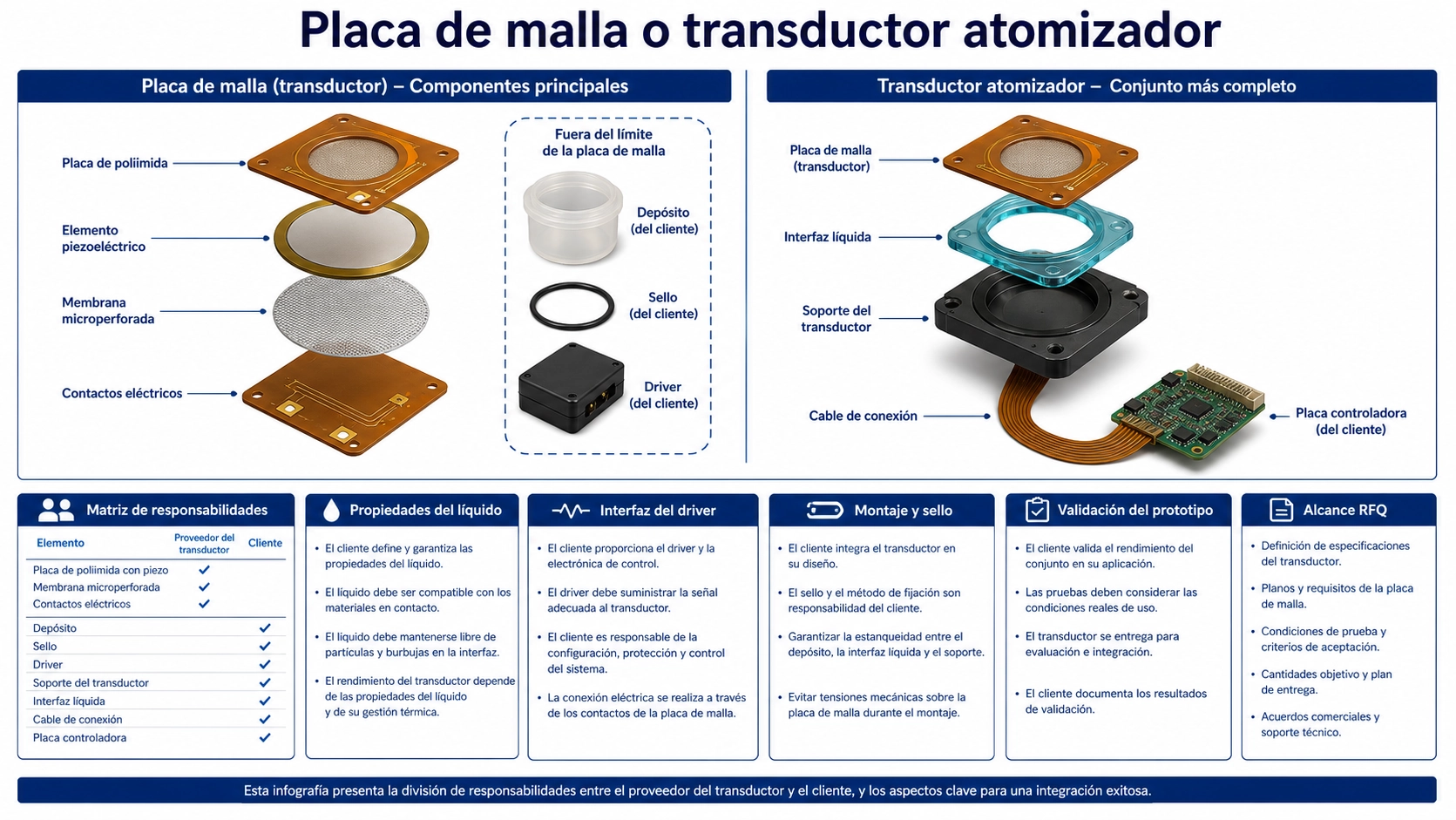

Qué incluye una placa de malla
La placa concentra estructura vibratoria y zona microperforada. Depósito o mecha, sellos, contactos, driver, carcasa, aire y lógica suelen quedar al cliente. El plano debe definir lo entregado y las zonas que no se deben apretar.
La placa de malla de poliimida BBAT-Q27D2 de 101 kHz representa este nivel. Su título indica dirección y frecuencia nominal, no compatibilidad universal con líquido, caudal o circuito. Confirme dimensiones, malla, electricidad y muestras.
Qué cambia un transductor más completo
Una unidad integrada puede combinar elemento, soporte, interfaz líquida, cable y driver. Traslada parte de la responsabilidad, pero el cliente sigue gestionando potencia, comandos, líquido, ventilación, carcasa, contaminación, drenaje y fallos.
El transductor atomizador BBAT-Q50D2 con placa controladora representa ese alcance. Verifique entrada, control, dimensiones, tierra, cable, montaje, materiales mojados, orientación y protecciones.
Matriz de responsabilidades
| Función | Placa | Módulo | Prueba |
|---|---|---|---|
| Acoplamiento | Normalmente suministrado | Interno | Plano y muestra |
| Driver | A menudo cliente | Puede incluirse | Interfaz y onda |
| Líquido y sello | Cliente | Compartido | Fuga y seco |
| Transporte de niebla | Cliente | Sistema | Ensayo final |
| Caudal y gotas | Definir con líquido real | Método acordado | |
Líquido y malla están ligados
Viscosidad, tensión superficial, densidad, solutos, partículas y volatilidad afectan alimentación, mojado y obstrucción. Malla, adhesivo, sello y soporte deben ser compatibles. “Base acuosa” no basta.
Facilite ficha de seguridad y muestra cuando corresponda. Defina temperatura, orientación, presión o mecha, filtración, limpieza y residuo. Las alegaciones médicas requieren desarrollo regulado separado.
Driver incluido no significa sistema integrado
Con driver propio mida frecuencia, onda, tensión, corriente, arranque, ciclo y temperatura bajo carga líquida. Con placa suministrada confirme entrada, control, conector, tierra, entorno electromagnético, refrigeración y protección. No use un driver genérico solo por frecuencia similar.
La guía de adaptación de circuitos ultrasónicos explica capacitancia, resonancia, tensión y ringing. La atomización añade carga mecánica y líquida.
Cada aplicación requiere otra aceptación
- Humidificación: salida, incrustación, aire y condensado.
- Pulverización intermitente: arranque, ciclos y gotas residuales.
- Proceso: compatibilidad, estabilidad, orientación y limpieza.
- Integración: ruido, calor, fuga, seguridad y carcasa.
Mida caudal con gravimetría u otro método trazable. Para gotas indique instrumento y posición. El aspecto de la niebla no es criterio cuantitativo.
Prototipo por etapas
- Defina líquido, función, orientación y ciclo.
- Elija placa, elemento o módulo.
- Confirme dimensiones, materiales, electricidad y montaje.
- Registre estado libre como referencia.
- Instale alimentación, sello y carcasa reales.
- Mida arranque, salida, temperatura y corriente.
- Pruebe nivel bajo, burbujas, suciedad, seco y reinicio.
- Congele plano, driver, líquido y aceptación.
Envíe líquido, aplicación, salida y método, orientación, espacio, alimentación, potencia, control, ciclo, ambiente, limpieza, cantidad y alcance mediante la página de contacto de Deep Minds Ultrasonic.
Preguntas frecuentes
¿Una placa de malla es un atomizador completo?
Normalmente no. Líquido, sello, driver, carcasa y control pueden quedar al cliente.
¿La misma frecuencia permite el mismo driver?
No. Hay que revisar capacitancia, resonancia cargada, onda, tensión y corriente.
¿Una abertura menor garantiza gotas menores?
No. Interactúan geometría, vibración, líquido, alimentación y método.
¿Qué validar primero con otro líquido?
Compatibilidad, mojado, arranque, salida, corriente, temperatura, obstrucción y reinicio.
