Descripción general del BBAT-Q50D2

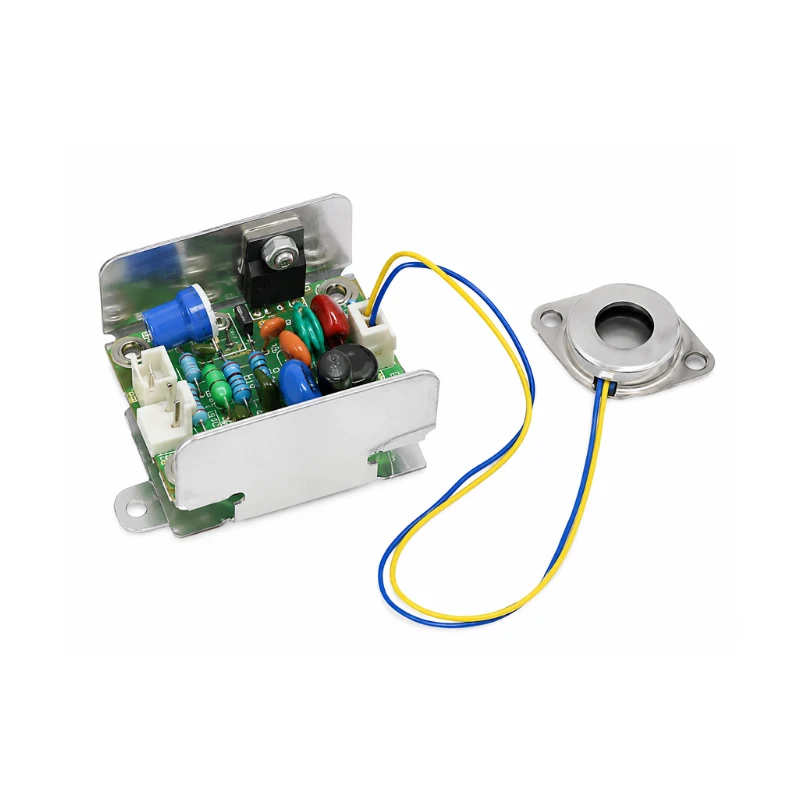

El BBAT-Q50D2 es un transductor piezoeléctrico ultrasónico de atomización de alta frecuencia suministrado con una placa controladora compatible. En condiciones nominales, produce más de 50 mL/h de niebla con gotas de 2–3 µm. Esta configuración funciona a 2,4–2,6 MHz, con una potencia nominal de 5 W y una entrada de 12 V CC.
La vibración de alta frecuencia convierte el líquido en gotas finas para nebulizadores, humidificadores y otros equipos de atomización de líquidos. La gama ofrece configuraciones de 1,7–3,0 MHz, 2–30 W y 5–48 V CC, con una producción nominal de niebla de más de 5 mL/h a más de 380 mL/h.
Especificaciones principales
| Parámetro | Valor |
|---|---|
| Modelo | BBAT-Q50D2 |
| Producción de niebla | >50 mL/h |
| Tamaño de gota | 2–3 µm |
| Frecuencia de funcionamiento | 2,4–2,6 MHz |
| Potencia nominal | 5 W |
| Tensión de entrada | 12 V CC |
| Vida útil de referencia | 15000 h |
| Nivel de agua de funcionamiento | 18–28 mm |
| Temperatura del líquido | 0–50 °C |
| Líquido de prueba | Agua pura |
| Peso | 0,08 kg |
Características del producto
- Transductor de atomización suministrado con una placa controladora compatible
- Tamaños de gota de 1 a 5 µm en toda la gama disponible
- Opciones de entrada de CC de baja tensión de 5 a 48 V
- Opciones de potencia nominal de 2 a 30 W
- Adecuado para agua pura y otros líquidos compatibles con el recubrimiento seleccionado
- Disponibilidad de varias dimensiones de transductor y placa PCB
- Admite ajuste de potencia y diseño de protección contra nivel bajo de líquido
Configuraciones disponibles
| Modelo | Frecuencia de funcionamiento | Tensión de entrada | Potencia nominal | Tamaño de gota | Producción de niebla | Vida útil de referencia | Nivel de agua de funcionamiento | Peso |
|---|---|---|---|---|---|---|---|---|
| BBAT-Q380D4 | 1,7 MHz | 48 V CC | 30 W | 4–5 µm | >380 mL/h | 3000 h | 30–40 mm | 0,08 kg |
| BBAT-Q300D4 | 1,7 MHz | 48 V CC | 23 W | 4–5 µm | >300 mL/h | 10000 h | 30–40 mm | 0,08 kg |
| BBAT-Q250D4 | 1,7 MHz | 36 V CC | 22 W | 4–5 µm | >250 mL/h | 10000 h | 30–40 mm | 0,08 kg |
| BBAT-Q180D3 | 2,4–2,5 MHz | 24 V CC | 15 W | 3 µm | >180 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q250D4 | 1,7 MHz | 36 V CC | 18 W | 4 µm | >250 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q250D3 | 2,0 MHz | 36 V CC | 18 W | 3 µm | >250 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q150D2 | 2,4–2,6 MHz | 24 V CC | 12 W | 2–3 µm | >150 mL/h | 10000 h | 25–35 mm | 0,08 kg |
| BBAT-Q70D2 | 2,4–2,6 MHz | 12 V CC | 7 W | 2–3 µm | >70 mL/h | 10000 h | 18–28 mm | 0,08 kg |
| BBAT-Q50D2 | 2,4–2,6 MHz | 12 V CC | 5 W | 2–3 µm | >50 mL/h | 15000 h | 18–28 mm | 0,08 kg |
| BBAT-Q30D2 | 2,4–2,6 MHz | 12 V CC | 3 W | 2–3 µm | >30 mL/h | 20000 h | 18–28 mm | 0,07 kg |
| BBAT-Q40D1 | 3,0 MHz | 12 V CC | 5 W | 1–2 µm | >40 mL/h | 15000 h | 18–28 mm | 0,07 kg |
| BBAT-Q25D1 | 3,0 MHz | 12 V CC | 3 W | 1–2 µm | >25 mL/h | 20000 h | 18–28 mm | 0,07 kg |
| BBAT-Q5D1 | 3,0 MHz | 5 V CC | 2 W | 1–2 µm | >5 mL/h | 20000 h | 18–28 mm | 0,07 kg |
El rango de temperatura del líquido es de 0–50 °C para todas las configuraciones. La producción de niebla y la vida útil de referencia se miden a la potencia nominal, en agua pura y con el nivel de agua especificado.
Dimensiones del BBAT-Q50D2
Transductor de atomización
| Dimensión | Valor |
|---|---|
| Φ1 | 19 mm |
| Φ2 | 12 mm |
| H1 | 8,7 mm |
| H2 | 2,7 mm |
| L1 | 34 mm |
| L2 | 26 mm |
| Longitud del conductor L3 | 200 mm |
| Anchura W | 23,5 mm |
Placa controladora
| Dimensión | Valor |
|---|---|
| Altura H3 | 32 mm |
| Longitud L4 | 60 mm |
| Distancia de montaje L5 | 53 mm |
| Distancia de montaje L6 | 45 mm |
| Anchura W1 | 36 mm |
Opciones de recubrimiento
| Recubrimiento | Descripción |
|---|---|
| Recubrimiento de níquel | Adecuado para agua potable y líquidos de propiedades similares |
| Recubrimiento de aleación de titanio | Ofrece mayor resistencia a la corrosión |
| Recubrimiento anticorrosión | Destinado a líquidos corrosivos y aplicaciones fuertemente ácidas |
Debe seleccionarse una configuración anticorrosión cuando el pH del líquido sea inferior a 5. La compatibilidad del recubrimiento también debe evaluarse según la composición, concentración y temperatura del líquido.
Aplicaciones típicas
- Nebulizadores ultrasónicos
- Humidificadores
- Equipos de generación de niebla
- Módulos de atomización de líquidos
- Integración OEM de equipos de atomización
Requisitos de instalación y funcionamiento
- Aplicar refrigeración por aire forzado al disipador de la placa controladora.
- Conectar el transductor de atomización a la placa controladora antes de conectar la alimentación.
- Mantener la superficie activa en contacto con el líquido durante el funcionamiento. Se prohíbe el funcionamiento en seco.
- Utilizar un interruptor de flotador para la protección de desconexión por nivel bajo de líquido.
- No utilizar control de nivel mediante electrodos, ya que la electrólisis puede dañar el recubrimiento.
- Asegurarse de que no exista diferencia de potencial entre la superficie del transductor y el líquido.
- Conectar una resistencia variable de 5,1 kΩ al puerto VR de la PCB para ajustar la potencia. El cortocircuito del puerto proporciona la potencia máxima; dejarlo abierto ajusta la potencia a cero.
- Eliminar periódicamente los depósitos de calcio, sodio, magnesio, silicio y similares de la superficie del transductor.
Notas de rendimiento
La producción real de niebla y la vida útil dependen de la potencia de entrada, la frecuencia de funcionamiento, las propiedades y la temperatura del líquido, el nivel de agua y el diseño del equipo de atomización. La vida útil de referencia es el tiempo de funcionamiento acumulado hasta que la producción de niebla desciende al 60 % de su valor inicial durante el funcionamiento continuo.
