Primeiro defina o que se espera que o fornecedor entregue
“Atomizador ultrassônico” pode descrever um elemento piezoelétrico, uma placa de malha colada, um componente montado em contato com o líquido, um transdutor com placa de acionamento ou um subsistema completo de aparelho. São limites de fornecimento diferentes. A escolha correta depende menos da palavra atomização e mais de quem assume a alimentação de líquido, vedação mecânica, acionamento elétrico, lógica de controle e validação final do aerossol.
Uma placa atomizadora de malha é adequada quando o cliente já possui a mecânica e a eletrônica ao redor ou pretende desenvolvê-las. Um transdutor ultrassônico atomizador mais completo pode reduzir o trabalho de integração quando sua interface mecânica, compatibilidade com o líquido, entrada elétrica e comportamento de controle correspondem ao sistema. Nenhuma das opções pode ser selecionada apenas pela frequência-alvo.
A cadeia funcional da eletricidade às gotículas
A excitação elétrica faz o elemento piezoelétrico se deformar. Em um projeto de malha vibrante, esse movimento é acoplado a uma membrana perfurada. O líquido chega à malha ativa, e a oscilação o impulsiona através das aberturas para formar gotículas. O resultado depende da estrutura acoplada: elemento piezoelétrico, união, material da malha e padrão de aberturas, carga de líquido, fixação, vedação e forma de onda de acionamento.
A visão geral oficial da PIEZO.COM sobre ultrassônicos piezoelétricos descreve o efeito piezoelétrico inverso e a atomização como uma aplicação ultrassônica. Ela também trata o dispositivo prático como uma solução ultrassônica projetada, e não como uma simples especificação de cerâmica nua.
Portanto, a frequência é uma resposta do sistema, não uma etiqueta de compra isolada. União e fixação deslocam a ressonância em relação a um componente livre. Massa e viscosidade do líquido alteram a carga. Tensão e forma de onda de acionamento afetam amplitude e aquecimento. Uma névoa estável em bancada com água não comprova desempenho com a formulação, orientação, ciclo de trabalho ou invólucro pretendidos.
O que uma placa atomizadora de malha inclui
Uma placa de malha normalmente concentra a função de atomização em um componente compacto, contendo uma estrutura vibrante e uma região microperfurada. O cliente ainda pode precisar fornecer reservatório ou pavio de líquido, superfícies de vedação, contatos elétricos, acionador, carcaça, gerenciamento de fluxo de ar e lógica de controle. O desenho do fornecedor deve definir o conjunto entregue e as áreas protegidas para manuseio.
A placa atomizadora de malha de poliimida BBAT-Q27D2 de 101 kHz é um exemplo desse nível de componente. O título publicado identifica a direção nominal do produto e a frequência; ele não estabelece compatibilidade com todo líquido, vazão ou circuito de acionamento. Confirme dimensões, construção da malha, condições elétricas e ensaios de amostras aprovadas.

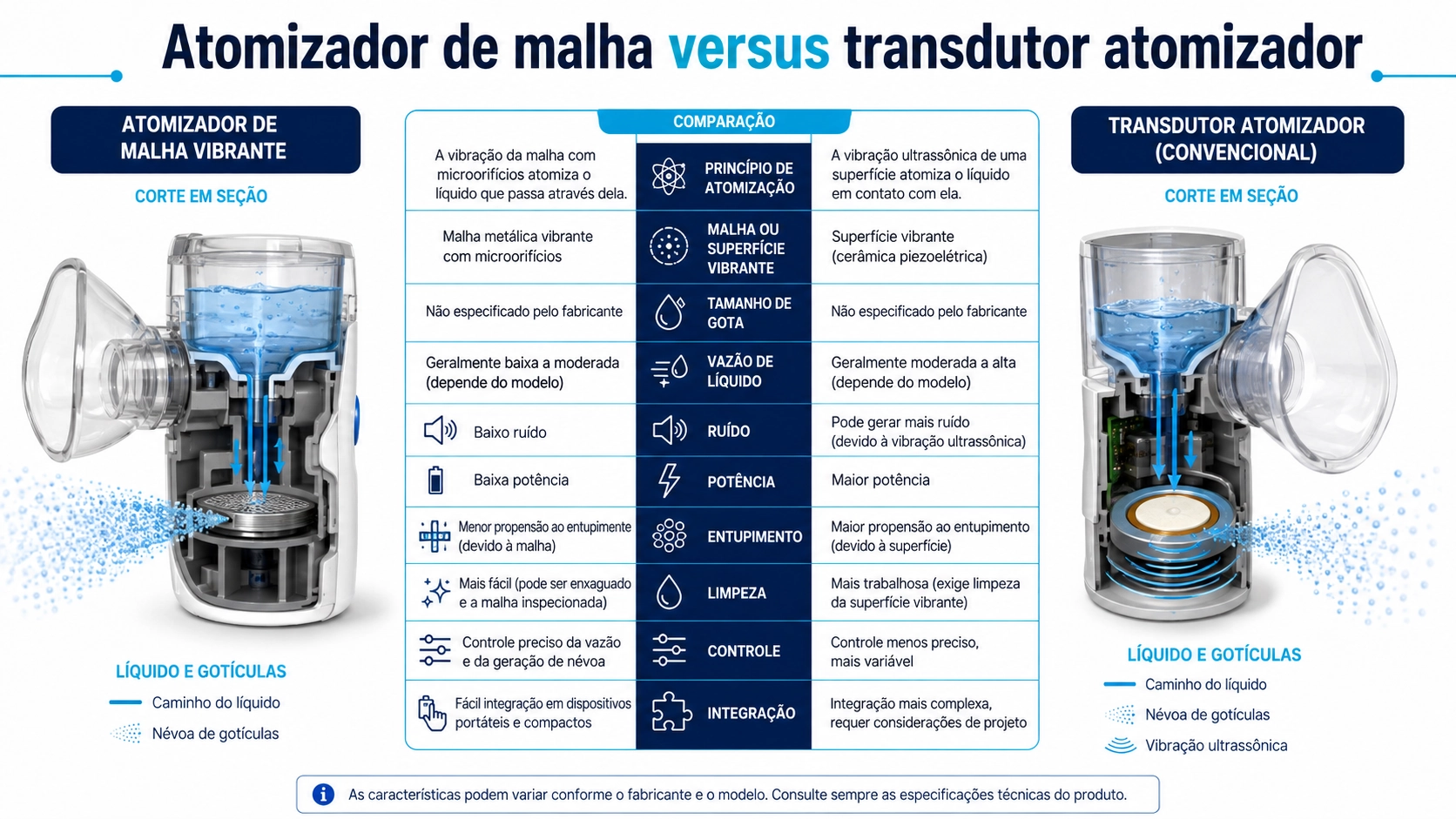

O que um transdutor atomizador mais completo altera
Uma unidade mais integrada pode combinar o elemento atomizador com suporte, interface de líquido, fiação e, em algumas configurações, uma PCB de acionamento. Isso transfere parte da responsabilidade pela interface mecânica e elétrica para o módulo fornecido, mas não elimina o trabalho de sistema. O cliente ainda precisa gerenciar qualidade de energia, comandos, entrega de líquido, ventilação, invólucro, contaminação, drenagem e comportamento de falha.
O transdutor ultrassônico atomizador BBAT-Q50D2 com PCB de acionamento representa esse limite mais amplo. Antes de tratá-lo como uma solução pronta para instalação, verifique interface de alimentação e controle, dimensões da placa, aterramento, cabo, montagem, materiais em contato com o líquido, orientação de operação e quais funções de proteção estão realmente incluídas.
Uma matriz de responsabilidades evita lacunas de integração
| Função | Compra de placa de malha | Compra de transdutor mais completo | Evidência necessária |
|---|---|---|---|
| Acoplamento piezo-malha | Geralmente fornecido na placa | Geralmente dentro do módulo | Desenho e amostra aprovada |
| Acionador e rastreamento de ressonância | Frequentemente no escopo do cliente | Pode estar incluído; confirme | Interface de circuito e teste de forma de onda |
| Alimentação de líquido e vedação | No escopo do sistema do cliente | Compartilhado ou específico do módulo | Avaliação de vazamento e funcionamento a seco |
| Fluxo de ar e transporte de gotículas | No escopo do sistema do cliente | Normalmente ainda no escopo do sistema | Teste do invólucro final |
| Aceitação de vazão e gotículas | Deve ser definida para o líquido e as condições de operação pretendidos | Método de medição acordado | |
Propriedades do líquido e malha não podem ser separadas
Viscosidade, tensão superficial, densidade, sólidos dissolvidos, partículas suspensas e volatilidade influenciam alimentação, molhamento das aberturas, entupimento e atomização. A compatibilidade química também importa para malha, adesivo, vedação e suporte. Uma formulação pode mudar durante armazenamento ou concentração, portanto “à base de água” não é uma especificação de líquido suficiente.
Forneça uma ficha de dados de segurança quando apropriado e uma amostra representativa do líquido sob um processo de manuseio acordado. Defina temperatura, orientação, pressão de coluna ou condição do pavio, filtração, método de limpeza e resíduo aceitável. Alegações médicas ou terapêuticas exigem um processo separado, regulamentado, de desenvolvimento e validação de produto; uma descrição de componente não deve ser tratada como tal alegação.
PCB de acionamento: estar incluída não é o mesmo que estar integrada
Se o acionador for projetado pelo cliente, sua saída deve ser caracterizada no conjunto sob carga, incluindo frequência, forma de onda, tensão, corrente, partida, ciclo de trabalho e temperatura. Se uma PCB de acionamento for fornecida, confirme faixa de tensão de entrada, interface de habilitação ou controle, conector, aterramento, ambiente eletromagnético, resfriamento da placa e comportamento de proteção. Não conecte uma placa a um acionador ultrassônico genérico apenas porque as frequências nominais parecem próximas.
O guia existente de casamento de circuito para transdutores ultrassônicos explica por que capacitância, ressonância, tensão de acionamento e oscilação residual devem ser considerados juntos. A validação do atomizador acrescenta carga de líquido e carregamento mecânico a essa relação elétrica.
Aplicações diferentes criam testes de aceitação diferentes
- Umidificação: avalie saída sustentada, qualidade da água, incrustação, fluxo de ar e gerenciamento de condensado.
- Pulverização intermitente: avalie repetibilidade de partida, ciclos curtos de trabalho, gotículas residuais e temporização de comando.
- Entrega de processo: defina compatibilidade do líquido, estabilidade de vazão, orientação e limpeza.
- Integração de dispositivo: avalie ruído acústico, comportamento térmico, vazamento, segurança elétrica e efeitos do invólucro.
A vazão deve ser medida por um método gravimétrico acordado ou outro método rastreável durante um intervalo definido. A caracterização de gotículas requer método e posição de amostragem declarados. Densidade visual de névoa não é um critério quantitativo de aceitação.
Registre lote do líquido, nível de enchimento, condição ambiente, tempo de operação e pré-condicionamento em cada resultado. Sem esses controles, dois ensaios aparentemente idênticos podem comparar cargas diferentes, e não componentes diferentes.
Prototipe em etapas e depois congele as interfaces
- Defina líquido, função-alvo, orientação de operação e ciclo de trabalho.
- Escolha o limite de compra: placa, elemento montado ou módulo com acionador.
- Confirme dimensões, materiais em contato com o líquido, interface elétrica e montagem.
- Teste o comportamento elétrico livre apenas como referência de recebimento.
- Instale em alimentação de líquido, vedação e invólucro representativos.
- Meça partida, saída estável, temperatura e corrente com o líquido pretendido.
- Submeta a nível baixo, bolhas, contaminação, condição seca e reinicialização conforme relevante.
- Aprove juntos os desenhos, a revisão do acionador, a especificação do líquido e o método de aceitação.
Para análise, forneça tipo e composição do líquido, aplicação, saída desejada e método de medição, orientação, espaço disponível, projeto de alimentação de líquido, alimentação e controle, ciclo de trabalho, ambiente, limpeza, quantidade e o limite que espera que o fornecedor entregue. Use a página de contato de engenharia da Deep Minds Ultrasonic para enviar essas informações.
Perguntas frequentes
Uma placa atomizadora de malha é um atomizador completo?
Normalmente não. Ela fornece a função central de malha vibrante, enquanto alimentação de líquido, vedação, acionador, carcaça e controle podem continuar no sistema do cliente.
Dois atomizadores com a mesma frequência nominal podem usar o mesmo acionador?
Não com segurança apenas pela frequência. Capacitância, ressonância sob carga, forma de onda requerida, tensão, corrente e proteção devem ser verificadas.
Uma abertura de malha menor sempre significa gotículas menores?
Uma única dimensão de malha não garante a distribuição final. Geometria da abertura, vibração, propriedades do líquido, alimentação e método de medição interagem.
O que deve ser validado primeiro com um líquido novo?
Compatibilidade, molhamento e alimentação, partida estável, saída, corrente, temperatura, tendência a entupimento e comportamento de reinicialização em condições representativas.
