Présentation du BBAT-Q50D2

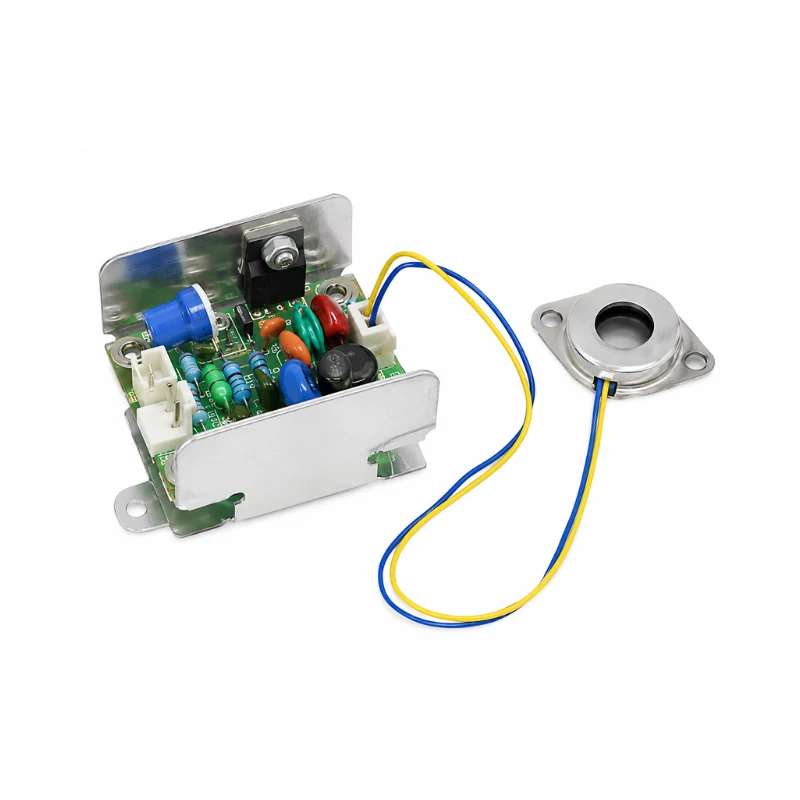

Le BBAT-Q50D2 est un transducteur piézoélectrique d’atomisation ultrasonique haute fréquence fourni avec une carte électronique de commande adaptée. Dans les conditions nominales, il produit un débit de brume supérieur à 50 mL/h avec des gouttelettes de 2 à 3 µm. Cette configuration fonctionne entre 2,4 et 2,6 MHz, avec une puissance nominale de 5 W et une alimentation de 12 V CC.
Les vibrations haute fréquence transforment le liquide en fines gouttelettes pour les nébuliseurs, les humidificateurs et d’autres équipements d’atomisation. La gamme couvre 1,7 à 3,0 MHz, 2 à 30 W et 5 à 48 V CC, avec un débit de brume nominal allant de plus de 5 mL/h à plus de 380 mL/h.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| Modèle | BBAT-Q50D2 |
| Débit de brume | > 50 mL/h |
| Taille des gouttelettes | 2–3 µm |
| Fréquence de fonctionnement | 2,4–2,6 MHz |
| Puissance nominale | 5 W |
| Tension d’entrée | 12 V CC |
| Durée de vie indicative | 15 000 h |
| Niveau d’eau de fonctionnement | 18–28 mm |
| Température du liquide | 0–50 °C |
| Liquide d’essai | Eau pure |
| Poids | 0,08 kg |
Points forts
- Transducteur d’atomisation fourni avec une carte de commande adaptée
- Tailles de gouttelettes de 1 à 5 µm dans l’ensemble de la gamme
- Alimentations basse tension de 5 à 48 V CC
- Puissances nominales de 2 à 30 W
- Adapté à l’eau pure et aux autres liquides compatibles avec le revêtement choisi
- Plusieurs dimensions de transducteur et de carte électronique
- Réglage de puissance et conception permettant une protection contre le manque de liquide
Configurations disponibles
| Modèle | Fréquence | Tension d’entrée | Puissance | Gouttelettes | Débit de brume | Durée de vie indicative | Niveau d’eau | Poids |
|---|---|---|---|---|---|---|---|---|
| BBAT-Q380D4 | 1,7 MHz | 48 V CC | 30 W | 4–5 µm | > 380 mL/h | 3 000 h | 30–40 mm | 0,08 kg |
| BBAT-Q300D4 | 1,7 MHz | 48 V CC | 23 W | 4–5 µm | > 300 mL/h | 10 000 h | 30–40 mm | 0,08 kg |
| BBAT-Q250D4 | 1,7 MHz | 36 V CC | 22 W | 4–5 µm | > 250 mL/h | 10 000 h | 30–40 mm | 0,08 kg |
| BBAT-Q180D3 | 2,4–2,5 MHz | 24 V CC | 15 W | 3 µm | > 180 mL/h | 10 000 h | 25–35 mm | 0,08 kg |
| BBAT-Q250D4 | 1,7 MHz | 36 V CC | 18 W | 4 µm | > 250 mL/h | 10 000 h | 25–35 mm | 0,08 kg |
| BBAT-Q250D3 | 2,0 MHz | 36 V CC | 18 W | 3 µm | > 250 mL/h | 10 000 h | 25–35 mm | 0,08 kg |
| BBAT-Q150D2 | 2,4–2,6 MHz | 24 V CC | 12 W | 2–3 µm | > 150 mL/h | 10 000 h | 25–35 mm | 0,08 kg |
| BBAT-Q70D2 | 2,4–2,6 MHz | 12 V CC | 7 W | 2–3 µm | > 70 mL/h | 10 000 h | 18–28 mm | 0,08 kg |
| BBAT-Q50D2 | 2,4–2,6 MHz | 12 V CC | 5 W | 2–3 µm | > 50 mL/h | 15 000 h | 18–28 mm | 0,08 kg |
| BBAT-Q30D2 | 2,4–2,6 MHz | 12 V CC | 3 W | 2–3 µm | > 30 mL/h | 20 000 h | 18–28 mm | 0,07 kg |
| BBAT-Q40D1 | 3,0 MHz | 12 V CC | 5 W | 1–2 µm | > 40 mL/h | 15 000 h | 18–28 mm | 0,07 kg |
| BBAT-Q25D1 | 3,0 MHz | 12 V CC | 3 W | 1–2 µm | > 25 mL/h | 20 000 h | 18–28 mm | 0,07 kg |
| BBAT-Q5D1 | 3,0 MHz | 5 V CC | 2 W | 1–2 µm | > 5 mL/h | 20 000 h | 18–28 mm | 0,07 kg |
La plage de température du liquide est de 0 à 50 °C pour toutes les configurations. Le débit de brume et la durée de vie indicative sont mesurés à la puissance nominale, dans de l’eau pure et au niveau d’eau spécifié.
Dimensions du BBAT-Q50D2
Transducteur d’atomisation
| Cote | Valeur |
|---|---|
| Φ1 | 19 mm |
| Φ2 | 12 mm |
| H1 | 8,7 mm |
| H2 | 2,7 mm |
| L1 | 34 mm |
| L2 | 26 mm |
| Longueur de câble L3 | 200 mm |
| Largeur W | 23,5 mm |
Carte de commande
| Cote | Valeur |
|---|---|
| Hauteur H3 | 32 mm |
| Longueur L4 | 60 mm |
| Entraxe L5 | 53 mm |
| Entraxe L6 | 45 mm |
| Largeur W1 | 36 mm |
Options de revêtement
| Revêtement | Description |
|---|---|
| Nickel | Adapté à l’eau potable et aux liquides de propriétés similaires |
| Alliage de titane | Offre une résistance accrue à la corrosion |
| Revêtement anticorrosion | Destiné aux liquides corrosifs et aux applications fortement acides |
Une configuration anticorrosion doit être choisie lorsque le pH du liquide est inférieur à 5. La compatibilité du revêtement doit également être évaluée selon la composition, la concentration et la température du liquide.
Applications courantes
- Nébuliseurs à ultrasons
- Humidificateurs
- Équipements de génération de brume
- Modules d’atomisation de liquides
- Intégration OEM d’équipements d’atomisation
Exigences d’installation et d’utilisation
- Assurer un refroidissement forcé par air du dissipateur de la carte de commande.
- Raccorder le transducteur à la carte avant la mise sous tension.
- Maintenir la surface active au contact du liquide pendant le fonctionnement. Le fonctionnement à sec est interdit.
- Utiliser un interrupteur à flotteur pour couper l’alimentation en cas de niveau insuffisant.
- Ne pas utiliser de commande de niveau à électrodes, car l’électrolyse peut endommager le revêtement.
- Éviter toute différence de potentiel entre la surface du transducteur et le liquide.
- Raccorder une résistance variable de 5,1 kΩ au port VR pour régler la puissance. Un court-circuit du port donne la pleine puissance ; un circuit ouvert règle la puissance à zéro.
- Éliminer régulièrement les dépôts de calcium, sodium, magnésium, silicium et substances similaires.
Remarques sur les performances
Le débit de brume et la durée de vie réels dépendent de la puissance d’entrée, de la fréquence, des propriétés et de la température du liquide, du niveau d’eau et de la conception de l’équipement. La durée de vie indicative correspond au temps de fonctionnement cumulé jusqu’à ce que le débit de brume atteigne 60 % de sa valeur initiale en fonctionnement continu.
