Partir du volume à mesurer, pas seulement de la fréquence

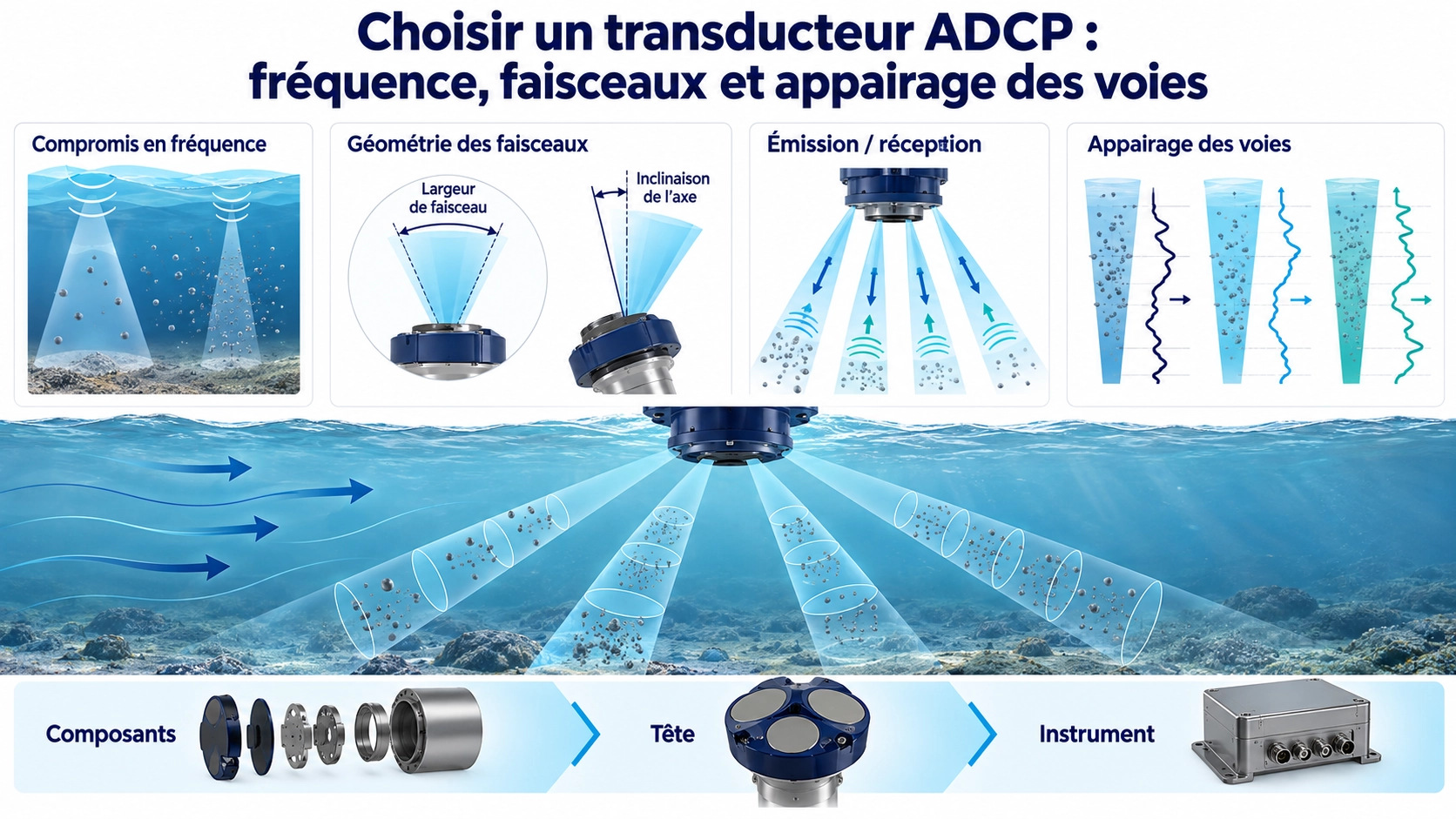

Un transducteur destiné à un ADCP ne se choisit pas sur la seule qualité d’un écho obtenu en cuve. Dans un profileur acoustique Doppler de courant, plusieurs voies doivent fournir des observations exploitables du mouvement de l’eau, selon une géométrie définie. Fréquence, forme du faisceau, réponse en émission et en réception et dispersion entre voies doivent donc être examinées ensemble. Des composants acceptables séparément peuvent former un ensemble peu adapté une fois intégrés.
Il s’agit ici de sélectionner des transducteurs pour développer un ADCP, et non d’acheter un instrument complet. Le cahier des charges doit préciser le milieu aquatique, la première et la dernière cellule utiles, le détail spatial recherché, les écoulements attendus, le montage et l’électronique disponible. La fréquence nominale d’un composant ne détermine à elle seule ni la portée du profilage ni l’exactitude des vitesses mesurées.
Traduire le besoin en critères acoustiques
| Question de conception | Conséquence pour le choix | Éléments à comparer |
|---|---|---|
| Où commencent et finissent les mesures valides ? | Arbitrer entre atténuation, niveau de retour et fenêtre d’observation. | Signaux reçus, bruit et récupération dans une eau représentative. |
| Quel détail spatial faut-il distinguer ? | Examiner la séquence temporelle et la bande passante, pas seulement l’empreinte du faisceau. | Salve réellement émise et réponse des cellules après traitement. |
| Comment les faisceaux traversent-ils l’écoulement ? | Distinguer ouverture, inclinaison des axes et alignement mécanique. | Directivité et géométrie de la tête assemblée. |
| Combien de voies doivent rester comparables ? | Spécifier un jeu appairé, au-delà des limites individuelles. | Relevés électriques et acoustiques comparables pour chaque voie. |
Les mentions « rivière » ou « milieu marin » ne suffisent pas. Température, matières en suspension, bulles, parois voisines et sillage du montage peuvent modifier le signal exploitable. Le retour acoustique dépend généralement de diffuseurs entraînés par l’eau. Une promesse de portée fondée uniquement sur la fréquence ne remplace pas ces conditions de rétrodiffusion. Les essais représentatifs doivent être définis dès le départ.
La fréquence impose un compromis, pas un classement
Une fréquence plus élevée accroît généralement l’absorption dans l’eau, tout en modifiant la longueur d’onde et l’interaction avec les diffuseurs. Une fréquence plus basse peut être intéressante lorsque les pertes de propagation dominent, sans garantir un retour suffisant, une directivité adaptée ou le détail spatial voulu. L’ouverture active, le boîtier et le signal émis restent déterminants. Deux structures de même fréquence peuvent présenter des directivités et des réponses transitoires différentes.
La gamme BBUA-ADCP pour la mesure Doppler des courants propose des configurations nominales à 500 kHz, 1 MHz, 2 MHz et 3 MHz. Chacune doit être évaluée comme une configuration cohérente : on ne peut pas associer la fréquence d’une version aux caractéristiques électriques ou acoustiques d’une autre. Ces options de transducteurs ne garantissent pas une profondeur de profilage ou une exactitude de courant pour l’instrument final.
Pour une première comparaison, conserver la même géométrie de montage et le même objectif de mesure. Examiner ensuite le retour dans la fenêtre utile avec une salve et une réception adaptées à chaque candidat. Consigner toute modification d’excitation ou de gain : une trace plus forte grâce à une tension ou à un gain supérieur ne démontre pas, à elle seule, un meilleur choix de transducteur. Une limite électrique maximale n’est pas un réglage de fonctionnement par défaut.
Ne pas confondre ouverture, inclinaison et attitude
L’ouverture du faisceau décrit l’étendue angulaire de la réponse acoustique selon une convention donnée. L’inclinaison indique la direction de son axe par rapport à l’instrument. L’attitude décrit l’orientation de l’ensemble dans l’eau. Confondre ces grandeurs conduit à une géométrie d’échantillonnage mal définie, même avec un lobe principal étroit.
Avant de calculer une empreinte à partir d’un angle de catalogue, déterminer s’il s’agit d’un angle total ou d’un demi-angle, le niveau de réponse retenu et les conditions de mesure. Le guide sur l’angle de faisceau ultrasonore détaille ces conventions. Pour l’ADCP, il faut aussi examiner les axes acoustiques, les références d’assemblage, les surfaces voisines du boîtier et les échos de paroi. Un lobe principal étroit n’exclut pas les perturbations dues aux lobes secondaires ou aux limites du milieu.
Une voie Doppler mesure la projection du mouvement sur son faisceau. La reconstruction des composantes de vitesse repose également sur la géométrie et les hypothèses d’écoulement du traitement. Près d’un obstacle, d’une paroi ou d’un fort cisaillement, des faisceaux séparés peuvent sonder des écoulements différents. Un meilleur appairage électrique ne corrige pas cette différence physique. Les annexes A et D du rapport de l’USGS Measuring Discharge with Acoustic Doppler Current Profilers from a Moving Boat expliquent les transformations de coordonnées et les contrôles d’alignement. Les seuils propres aux instruments cités ne sont pas des critères universels pour une nouvelle conception.
Définir ce que doit démontrer l’appairage des voies
Des fréquences de résonance proches ne suffisent pas. Deux voies ayant des minima d’impédance voisins peuvent différer par leur niveau émis, leur réponse en réception, leurs oscillations résiduelles ou leur axe acoustique. À l’inverse, un petit écart électrique n’entraîne pas nécessairement une erreur de vitesse inacceptable. Son effet doit être évalué pour le traitement et la fenêtre retenus.
- Comportement électrique : comparer l’impédance en charge dans l’eau sur la bande utile, avec le câble et la terminaison prévus.
- Émission : comparer la forme des salves, le niveau relatif et la décroissance dans un montage acoustique reproductible.
- Réception : comparer sensibilité relative, bande exploitable et forme d’onde avec le même signal incident et les mêmes conditions de réception.
- Chronologie et récupération : examiner le retard relatif, la phase lorsque le traitement y est sensible et le délai avant une réception utile après émission.
- Géométrie : rapporter direction des axes et directivité aux références mécaniques de la tête.
La validation finale doit inclure les longueurs de câble réelles, la commutation émission-réception, les protections et le préamplificateur. Ils influencent la charge, la saturation et la récupération. Le guide d’adaptation électrique des transducteurs fournit les bases ; pour un ADCP, il faut en plus préserver la comparabilité des voies avec une stratégie d’acquisition commune. Conserver les traces individuelles plutôt qu’une moyenne susceptible de masquer une voie atypique.
Les tolérances doivent découler du budget d’erreur et du traitement de l’instrument. La seule fréquence nominale ne donne aucune tolérance universelle de phase, de sensibilité ou de retard. Un retard fixe ne se traduit pas systématiquement par un biais de vitesse Doppler : son effet dépend du signal, de l’échantillonnage et de l’estimateur. Les dérives relatives avec la température ou après assemblage méritent autant d’attention que l’accord à température ambiante.
Valider le jeu de transducteurs, puis l’instrument
- Rendre la comparaison reproductible. Fixer température de l’eau, immersion, alignement, cible ou récepteur de référence, câbles, salve et acquisition. Identifier composants et voies.
- Dissocier composants et électronique. Permuter les voies ou les transducteurs lorsque c’est possible pour savoir quel élément porte l’écart.
- Reprendre les essais sur la tête assemblée. Contrôler géométrie, couplage structurel, interférences entre voies, récupération et fenêtre utile. L’essai isolé ne valide pas l’assemblage.
- Couvrir température et fonctionnement représentatif. Répéter les comparaisons importantes, puis confronter les vitesses de l’instrument à une référence indépendante adaptée. L’eau immobile ne suffit pas à établir l’exactitude en écoulement.
Le choix doit aboutir à une configuration définie : fréquence, convention de faisceau, géométrie des axes, câblage, électronique, mesures d’appairage, domaine environnemental et méthode de vérification. Prévoir aussi la comparaison d’un composant de remplacement avec le jeu existant. L’équipe de développement peut ainsi examiner les options BBUA-ADCP avec Deep Minds Ultrasonic sans confondre réception des composants, appairage multivoie et étalonnage de l’instrument complet.
