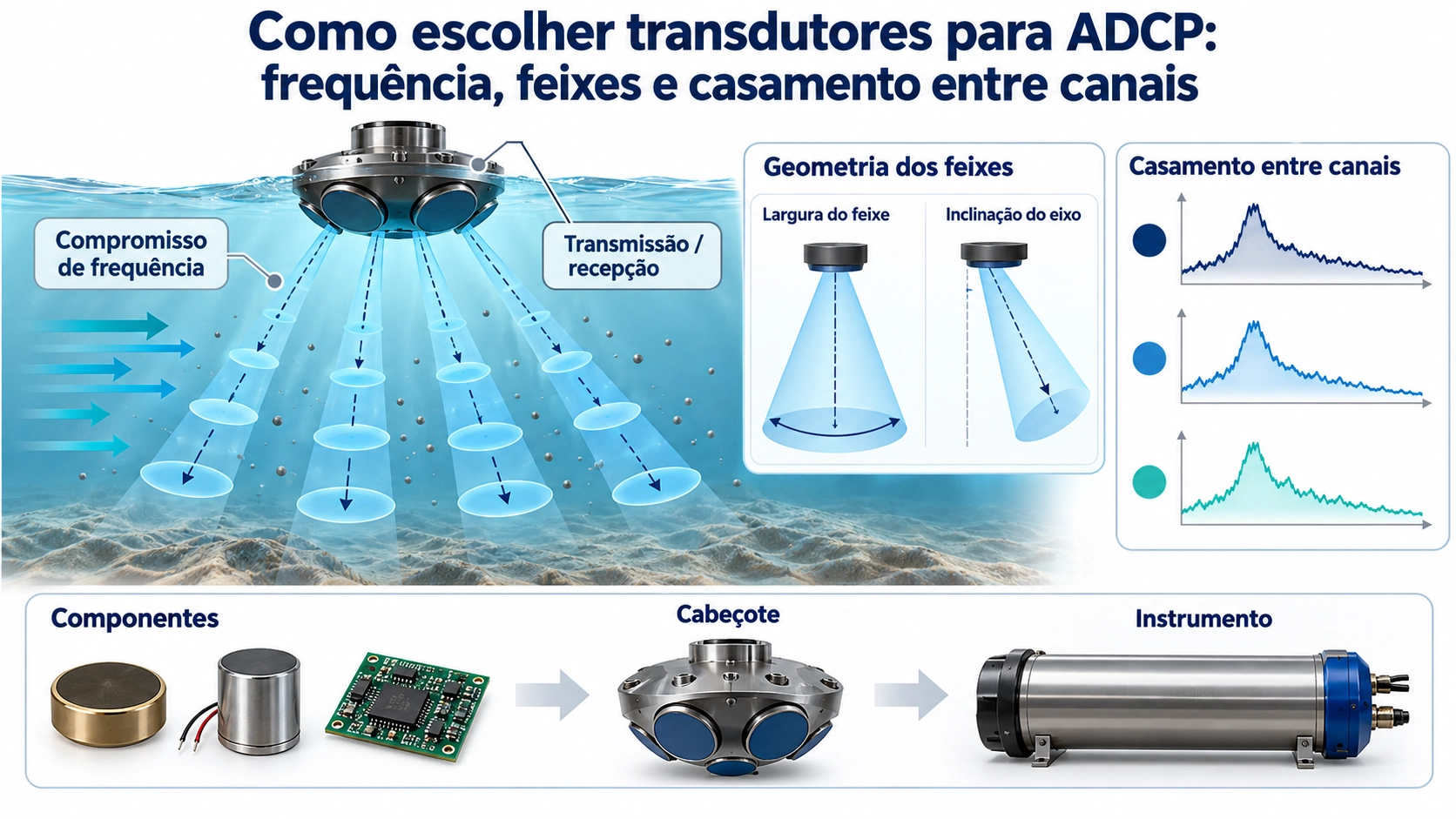

Como escolher transdutores para ADCP: frequência, feixes e casamento entre canais

Publicado em 2026-10-19

Transdutor BBUA-ADCP com face acústica circular preta, borda metálica e cabo

Comece pelo volume de medição, não apenas pela frequência

Um transdutor para ADCP precisa fazer mais do que produzir um eco forte em um tanque. Em um perfilador acústico Doppler de correntes, vários canais devem fornecer observações úteis do movimento da água dentro de uma geometria definida. Frequência, formato do feixe, resposta na transmissão e na recepção e diferenças entre canais precisam, portanto, entrar na mesma decisão. Componentes adequados individualmente nem sempre formam um bom conjunto depois da integração.

Este guia trata da escolha de transdutores para o desenvolvimento de um ADCP, não da compra de um perfilador completo. O ponto de partida é definir o ambiente aquático, a primeira e a última célula útil, o detalhamento espacial necessário, as condições de corrente, a montagem e a eletrônica disponível. A frequência nominal do componente, sozinha, não determina o alcance do perfil nem a exatidão da medição de velocidade.

Transforme a aplicação em requisitos acústicos

Pergunta de desenvolvimento Consequência para a escolha Evidências para comparar
Onde começam e terminam as medições válidas? Equilibrar atenuação e intensidade do retorno com a janela de observação. Formas de onda recebidas, ruído e recuperação em condições de água representativas.
Qual é o tamanho do detalhe ou da célula de medição? Considerar temporização e largura de banda, além da área coberta pelo feixe. Rajada realmente transmitida e resposta das células após o processamento.
Como os feixes atravessam o escoamento? Separar largura do feixe, inclinação do eixo e alinhamento mecânico. Diretividade e geometria do cabeçote montado.
Quantos canais precisam ter comportamento comparável? Especificar um conjunto casado, não apenas limites individuais. Registros elétricos e acústicos comparáveis para cada canal.

Classificar o local como “rio” ou “mar” não basta. Temperatura, material em suspensão, bolhas, superfícies próximas e a esteira gerada pela montagem podem alterar o sinal aproveitável. O retorno acústico normalmente depende de espalhadores que acompanham o movimento da água. Essas condições não podem ser substituídas por uma promessa de alcance baseada apenas na frequência. Os ensaios representativos devem fazer parte dos requisitos desde o início.

Frequência é uma escolha de compromisso, não uma classificação de desempenho

Frequências mais altas geralmente aumentam a absorção acústica na água e também alteram o comprimento de onda e a interação com os espalhadores. Uma frequência mais baixa pode ser interessante quando as perdas de propagação pesam na decisão, mas não garante retorno suficiente, controle adequado do feixe ou o detalhamento espacial desejado. Abertura ativa, encapsulamento e sinal transmitido continuam importantes. Dois projetos na mesma frequência podem apresentar diretividades e respostas transitórias diferentes.

A série BBUA-ADCP para medição Doppler de correntes oferece configurações nominais de 500 kHz, 1 MHz, 2 MHz e 3 MHz. Cada versão deve ser avaliada como uma configuração completa. Não se deve combinar a frequência de uma versão com as características elétricas ou acústicas de outra. São opções de transdutor, não garantias de profundidade de perfilamento ou exatidão de velocidade para um instrumento pronto.

Na comparação inicial, mantenha a geometria de montagem e o objetivo da medição. Em seguida, examine o retorno na janela prevista, usando uma rajada e uma recepção adequadas a cada candidato. Registre mudanças na excitação ou no ganho: uma forma de onda mais intensa obtida com tensão ou ganho maior não comprova, por si só, que o transdutor seja mais adequado. Um limite elétrico máximo também não é um ajuste padrão de operação.

Separe largura do feixe, inclinação do eixo e orientação do cabeçote

A largura do feixe descreve a extensão angular da resposta acústica segundo uma convenção de medição. A inclinação indica para onde o eixo acústico aponta em relação ao instrumento. A orientação do cabeçote descreve a posição angular do conjunto na água. Confundir essas grandezas deixa a geometria de amostragem mal definida, mesmo quando o lóbulo principal é estreito.

Antes de usar um ângulo de catálogo para calcular a área coberta, verifique se ele representa o ângulo total ou o semiângulo, qual nível de resposta o define e em que condições foi medido. O guia sobre o ângulo do feixe ultrassônico explica essas convenções. No ADCP, a análise deve incluir os eixos acústicos, as referências de montagem, as superfícies próximas da carcaça e os ecos de contorno no cabeçote real. Um lóbulo principal estreito não elimina interferências de lóbulos laterais ou dos limites do meio.

Um canal Doppler mede o movimento projetado na direção do próprio feixe. A reconstrução das componentes de velocidade também depende da geometria e das hipóteses de escoamento usadas no processamento. Perto de paredes, obstáculos ou regiões com forte cisalhamento, feixes separados podem observar escoamentos diferentes. Melhorar o casamento elétrico não corrige essa diferença física. Os apêndices A e D do relatório do USGS Measuring Discharge with Acoustic Doppler Current Profilers from a Moving Boat apresentam fundamentos de transformação de coordenadas e verificação do alinhamento. Os critérios específicos dos instrumentos citados não devem ser transferidos para um novo projeto de transdutor.

Defina o que o casamento entre canais precisa demonstrar

Não basta aproximar as frequências de ressonância. Canais com mínimos de impedância semelhantes ainda podem diferir em saída acústica, resposta de recepção, oscilações residuais ou direção do eixo. Por outro lado, uma pequena diferença elétrica não significa necessariamente um erro de velocidade inaceitável. O que importa é o efeito dessa diferença no processamento escolhido e na janela útil.

  • Comportamento elétrico: compare a impedância com o transdutor carregado pela água ao longo da faixa de operação, usando o cabo e a terminação previstos.
  • Transmissão: compare o formato da rajada, a saída relativa e o decaimento com excitação controlada e um arranjo acústico repetível.
  • Recepção: compare sensibilidade relativa, banda útil e forma de onda com o mesmo sinal incidente e as mesmas condições de recepção.
  • Temporização e recuperação: avalie atraso relativo, comportamento de fase quando relevante e tempo até restabelecer uma recepção útil após transmitir.
  • Geometria: relacione direção do eixo e diretividade com as referências mecânicas usadas na montagem do cabeçote.

A confirmação final deve usar os comprimentos reais de cabo, a comutação entre transmissão e recepção, as proteções e o estágio de entrada. Esses elementos afetam carga, saturação e recuperação. O guia de adequação do circuito do transdutor aborda os fundamentos elétricos; no ADCP, é preciso também manter os canais comparáveis sob a mesma estratégia de aquisição. Preserve as formas de onda individuais, e não apenas uma média que possa esconder um canal fora do comportamento esperado.

Os limites de casamento devem vir do orçamento de erros e das necessidades de processamento do instrumento. Não existe uma tolerância universal de fase, sensibilidade ou atraso derivada apenas da frequência nominal. Nem todo atraso fixo se converte diretamente em viés de velocidade Doppler: o efeito depende da forma de onda, da amostragem e do estimador. A deriva relativa com a temperatura ou após a montagem pode ser tão importante quanto a concordância inicial à temperatura ambiente.

Valide o conjunto por etapas e depois o instrumento

  1. Estabeleça uma comparação repetível. Fixe temperatura da água, imersão, alinhamento, alvo ou receptor de referência, cabos, rajada e aquisição. Identifique cada transdutor e canal.
  2. Separe componente e eletrônica. Troque canais ou transdutores quando possível para verificar qual elemento acompanha a diferença observada.
  3. Repita no cabeçote montado. Verifique geometria, acoplamento pela estrutura, interferência entre canais, recuperação e janela útil. O ensaio do elemento isolado não valida o conjunto.
  4. Cubra temperatura e operação representativa. Repita as comparações relevantes e confronte as velocidades do instrumento com uma referência independente adequada. Água parada, sozinha, não comprova exatidão em escoamento.

A seleção deve resultar em uma configuração definida: frequência, convenção do feixe e geometria dos eixos, cabos e eletrônica, medições de casamento, condições ambientais e método de verificação. Inclua também como comparar uma peça de reposição com o conjunto existente. Assim, a equipe de desenvolvimento e a Deep Minds Ultrasonic podem avaliar candidatos BBUA-ADCP sem confundir aceitação do componente, casamento multicanal e calibração do instrumento completo.
