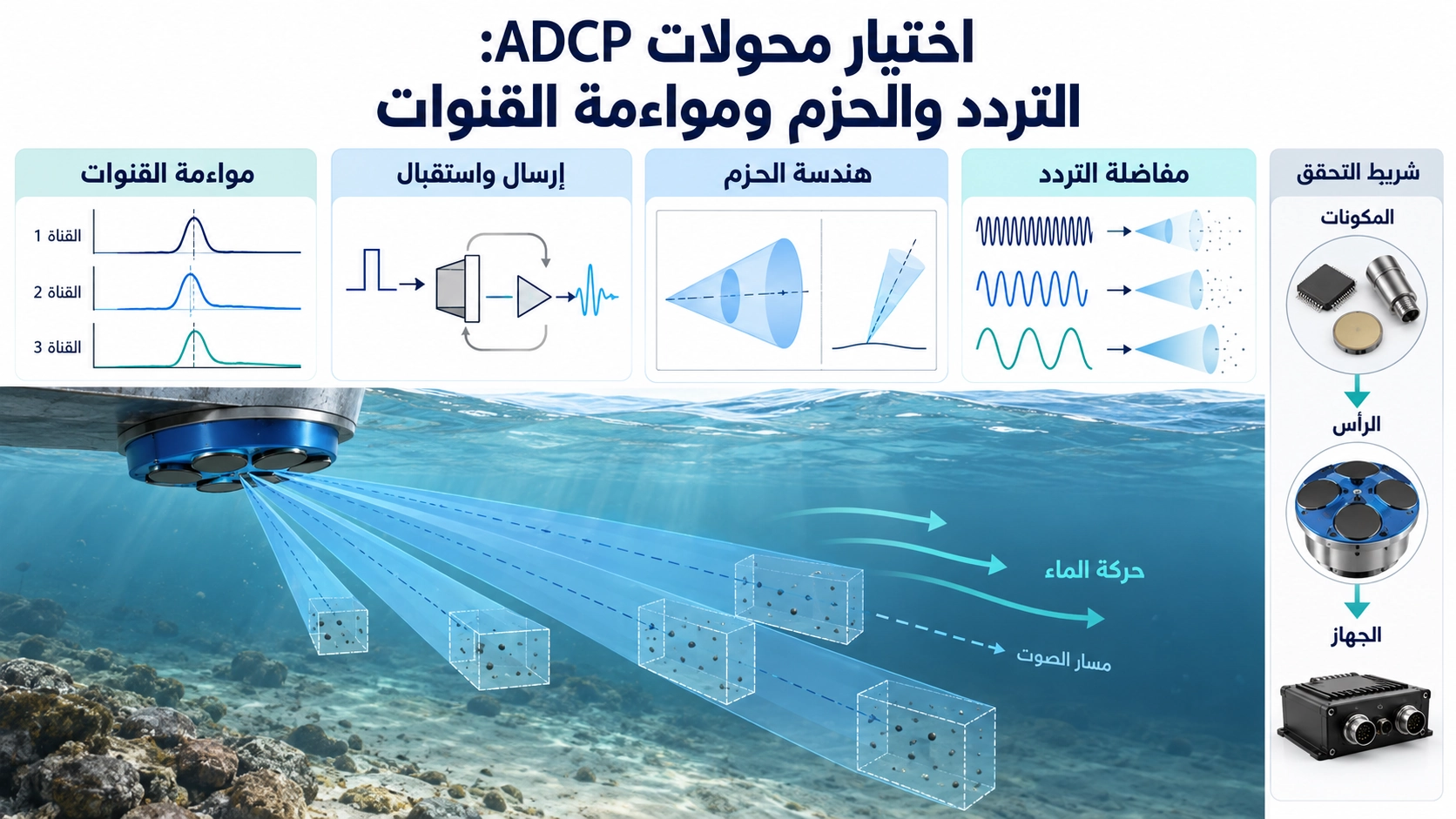

اختيار محولات ADCP: التردد والحزم ومواءمة القنوات

ابدأ بحيز القياس، لا بالتردد الاسمي وحده

لا يكفي أن ينتج محول مخصص لجهاز ADCP صدى قويا في حوض اختبار. ففي جهاز قياس مقطع سرعة التيار بتأثير دوبلر، يجب أن توفر قنوات صوتية متعددة بيانات قابلة للاستخدام عن حركة الماء ضمن ترتيب هندسي محدد. لذلك ينبغي تقييم التردد وشكل الحزمة واستجابة الإرسال والاستقبال والفروق بين القنوات معا. وقد تكون المكونات مقبولة منفردة، لكنها لا تشكل مجموعة مناسبة بعد تركيبها في رأس واحد.

يتناول هذا الدليل اختيار المحولات لتطوير جهاز ADCP، وليس شراء جهاز مكتمل. تبدأ العملية بتحديد البيئة المائية، وأول خلية قياس مفيدة وآخرها، والتفاصيل المكانية المطلوبة، وظروف التيار المتوقعة، وطريقة التثبيت، والإلكترونيات المتاحة. ولا يحدد تردد المكون وحده مدى قياس مقطع السرعة أو دقة الجهاز النهائي في قياس سرعة الماء.

حوّل متطلبات التطبيق إلى شروط صوتية قابلة للمقارنة

سؤال التطوير	أثره في الاختيار	الأدلة المطلوب مقارنتها
أين يبدأ القياس الصالح وأين ينتهي؟	الموازنة بين التوهين وقوة الإشارة المرتدة ونافذة الرصد.	الأشكال الموجية المستقبلة والضوضاء واستعادة الاستقبال في ظروف مائية ممثلة للتطبيق.
ما حجم التفاصيل أو خلية القياس المطلوبة؟	دراسة توقيت النبضات وعرض النطاق إلى جانب المساحة التي تغطيها الحزمة.	قطار النبضات الفعلي واستجابة خلايا المدى بعد المعالجة.
كيف تمر الحزم عبر الجريان؟	الفصل بين عرض الحزمة وميل محورها والمحاذاة الميكانيكية.	الاستجابة الاتجاهية وهندسة الرأس بعد التجميع.
كم قناة يجب أن تتصرف بصورة متقاربة؟	تحديد متطلبات لمجموعة متوائمة، لا حدود فردية فقط.	سجلات كهربائية وصوتية قابلة للمقارنة لكل قناة.

لا تكفي عبارة «نهر» أو «بحر» لوصف البيئة. فدرجة الحرارة والمواد العالقة والفقاعات والحدود القريبة والأثر الذي تتركه بنية التثبيت في الجريان قد تغير الإشارة القابلة للاستخدام. وتعتمد الإشارة المرتدة عادة على عناصر مشتتة تتحرك مع الماء. ولا يمكن استبدال ظروف التشتت بوعد بمدى قياس مستنتج من التردد وحده. لذا يجب إدراج ظروف الاختبار الممثلة للتطبيق منذ مرحلة تحديد المتطلبات.

اختيار التردد موازنة بين متطلبات، وليس ترتيبا للأداء

تؤدي زيادة التردد عموما إلى زيادة الامتصاص الصوتي في الماء، وتغير أيضا طول الموجة وتفاعلها مع العناصر المشتتة. وقد يكون التردد الأقل مناسبا عندما تكون خسائر الانتشار مهمة، لكنه لا يضمن تلقائيا إشارة مرتدة كافية أو تحكما مناسبا في الحزمة أو التفاصيل المكانية المطلوبة. وتظل الفتحة الفعالة والغلاف والإشارة المرسلة عوامل أساسية. كما قد يختلف تصميمان عند التردد نفسه في الاتجاهية والاستجابة العابرة.

توفر سلسلة BBUA-ADCP لقياس التيارات بتأثير دوبلر تهيئات بترددات اسمية هي 500 kHz و1 MHz و2 MHz و3 MHz. يجب تقييم كل نسخة بوصفها تهيئة متكاملة، وعدم الجمع بين تردد نسخة وخصائص الحزمة أو الخصائص الكهربائية لنسخة أخرى. هذه خيارات لمكونات، وليست ضمانا لعمق قياس أو دقة سرعة محددين في جهاز مكتمل.

في المقارنة الأولية، ثبّت هندسة التثبيت وهدف القياس، ثم افحص الإشارة المرتدة داخل النافذة المطلوبة باستخدام قطار نبضات وإعداد استقبال مناسبين لكل مرشح. وسجّل أي تغيير في الإثارة أو الكسب؛ فزيادة سعة الإشارة المسجلة نتيجة رفع جهد القيادة أو الكسب لا تثبت وحدها أن المحول أفضل. كما أن الحد الكهربائي الأقصى ليس إعداد تشغيل افتراضيا موصى به.

افصل عرض الحزمة عن ميل محورها ووضعية الرأس

يصف عرض الحزمة الامتداد الزاوي للاستجابة الصوتية وفقا لتعريف قياس محدد. ويصف ميل المحور اتجاه المحور الصوتي بالنسبة إلى الجهاز، بينما تصف وضعية الرأس اتجاه الجهاز المجمع داخل الماء. ويؤدي الخلط بين هذه الكميات إلى هندسة أخذ عينات غير واضحة، حتى عندما يكون الفص الرئيسي ضيقا.

قبل استخدام زاوية من الكتالوج لحساب مساحة التغطية، حدد هل هي زاوية كاملة أم نصف زاوية، وما مستوى الاستجابة الذي يعرفها، وكيف قيست. يشرح دليل زاوية حزمة المحول فوق الصوتي هذه التعريفات. وفي مشروع ADCP يجب توسيع التقييم ليشمل اتجاه المحاور الصوتية ومراجع التجميع وسطوح الغلاف القريبة وأصداء الحدود في الرأس الفعلي. ولا يلغي الفص الرئيسي الضيق تداخل الفصوص الجانبية أو الانعكاسات من الحدود.

تقيس قناة دوبلر إسقاط الحركة على اتجاه حزمتها. وتعتمد إعادة بناء مركبات السرعة من عدة حزم على هندستها وافتراضات الجريان المستخدمة في المعالجة. فقد ترصد الحزم المتباعدة مكانيا سرعات مختلفة قرب جدار أو عائق أو منطقة قص قوي. ولا تصلح المواءمة الكهربائية الأفضل هذا الاختلاف الفيزيائي. يقدم الملحقان A وD من تقرير هيئة المسح الجيولوجي الأمريكية قياس التصريف باستخدام أجهزة دوبلر الصوتية من قارب متحرك خلفية عن تحويل إحداثيات الحزم وفحوص المحاذاة. ولا ينبغي نقل حدود القبول الخاصة بالأجهزة الواردة فيه إلى تصميم محول جديد.

حدد ما الذي يجب أن تثبته مواءمة القنوات

لا يكفي تقارب ترددات الرنين. فقد تتشابه القيم الدنيا للممانعة مع اختلاف الخرج الصوتي أو استجابة الاستقبال أو الاهتزازات المتبقية أو اتجاه المحور. وفي المقابل، لا يؤدي كل فرق كهربائي صغير بالضرورة إلى خطأ سرعة غير مقبول. المهم هو أثره في طريقة المعالجة المختارة ونافذة التشغيل المفيدة.

• السلوك الكهربائي: قارن الممانعة تحت التحميل بالماء عبر نطاق التشغيل، مع الكابل وحمل النهاية المحددين.
• استجابة الإرسال: قارن شكل قطار النبضات والخرج النسبي والاضمحلال باستخدام إثارة مضبوطة وترتيب صوتي قابل للتكرار.
• استجابة الاستقبال: قارن الحساسية النسبية والنطاق المفيد وشكل الموجة باستخدام الإشارة الساقطة نفسها وظروف الاستقبال نفسها.
• التوقيت واستعادة الاستقبال: افحص التأخير النسبي وسلوك الطور عندما يكون مؤثرا، والزمن اللازم لعودة الاستقبال المفيد بعد الإرسال.
• الهندسة: اربط اتجاه المحور والاستجابة الاتجاهية بالمراجع الميكانيكية المستخدمة في تجميع الرأس.

ينبغي أن يشمل التحقق النهائي أطوال الكابلات الفعلية ودائرة التحويل بين الإرسال والاستقبال والحماية وواجهة الاستقبال الأمامية. فهذه العناصر تغير الحمل والتشبع وزمن التعافي. يعرض دليل مواءمة دائرة المحول فوق الصوتي الأسس الكهربائية العامة؛ أما المتطلب الإضافي في جهاز ADCP فهو بقاء القنوات قابلة للمقارنة مع استراتيجية اقتناء مشتركة. احتفظ بالأشكال الموجية الفردية، لا بمتوسط قد يخفي قناة مختلفة عن بقية المجموعة.

تستمد حدود المواءمة من ميزانية أخطاء الجهاز ومتطلبات المعالجة. ولا توجد سماحية عامة للطور أو الحساسية أو التأخير يمكن تحديدها من التردد الاسمي وحده. وبصفة خاصة، لا يعني كل تأخير ثابت انحيازا مباشرا في سرعة دوبلر؛ إذ يعتمد أثره على الموجة وأخذ العينات وخوارزمية التقدير. وقد تكون الانجرافات النسبية مع الحرارة أو بعد التجميع بأهمية التقارب عند درجة حرارة الغرفة.

تحقق من المجموعة على مراحل، ثم من الجهاز المكتمل

1. أنشئ مقارنة قابلة للتكرار. ثبّت درجة حرارة الماء والغمر والمحاذاة والهدف أو مستقبل المرجع والكابلات والنبضات وإعدادات الاقتناء، وعرّف كل محول وقناة.
2. افصل أثر المكون عن أثر الإلكترونيات. بدّل القنوات أو المحولات حيثما أمكن لمعرفة العنصر الذي يتبعه الاختلاف.
3. كرر القياس في الرأس المجمع. افحص الهندسة والاقتران عبر البنية والتداخل بين القنوات والتعافي ونافذة الرصد. نجاح العنصر المنفرد لا يثبت نجاح التجميع.
4. غطّ الحرارة والتشغيل الممثل للتطبيق. كرر المقارنات المهمة، ثم قارن نتائج السرعة الكاملة بمرجع مستقل مناسب. الماء الساكن وحده لا يثبت الدقة في الماء المتحرك.

ينبغي أن تنتهي المراجعة بتهيئة واضحة تشمل التردد وتعريف الحزمة وهندسة المحاور والكابلات والإلكترونيات وقياسات المواءمة والظروف البيئية وطريقة التحقق. وحدد أيضا كيفية مقارنة محول بديل بالمجموعة الموجودة. بذلك يستطيع فريق التطوير وDeep Minds Ultrasonic تقييم خيارات BBUA-ADCP دون الخلط بين قبول المكونات ومواءمة القنوات ومعايرة الجهاز النهائي.
