قياس التيار بتأثير دوبلر للمراقبة تحت الماء

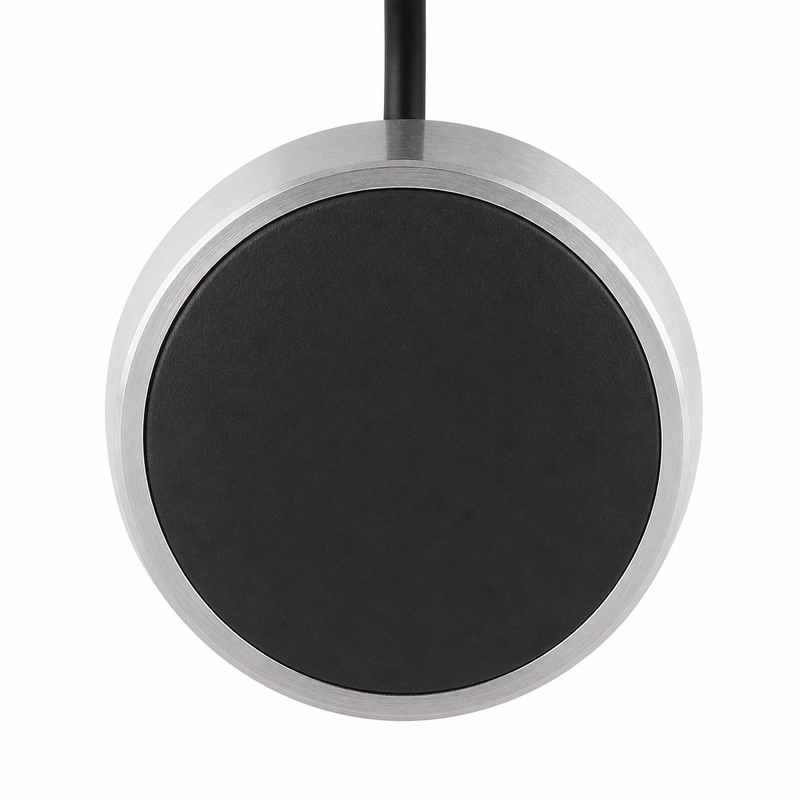

تغطي سلسلة BBUA-ADCP تهيئات بترددات 500 kHz و1 MHz و2 MHz و3 MHz لرسم مقاطع تيارات الأنهار والمحيطات وقياس سرعة القنوات والمراقبة الهيدرولوجية والبحث في مجالات التدفق تحت الماء. ولكل تردد زاوية حزمة ومطابقة كهربائية ونطاق درجة حرارة وتصنيف ضغط وبنية غلاف خاصة به.
تهيئات التردد والتشغيل
| التردد المركزي | زاوية حزمة نصف القدرة | الممانعة الدنيا | السعة عند 1 kHz | ذروة جهد التشغيل | درجة حرارة التشغيل | تصنيف الضغط | مادة الغلاف | درجة الحماية |
|---|---|---|---|---|---|---|---|---|
| 500 kHz ±5% | 5.8° ±10% | 100 Ω ±20% | 1,500 pF ±20% | <600 Vpp | -20 إلى +60°C | ≤1 MPa | فولاذ مقاوم للصدأ وبلاستيك | IP68 |
| 1 MHz ±5% | 2.4° ±10% | 15 Ω ±20% | 4,000 pF ±20% | <300 Vpp | -40 إلى +80°C | ≤1 MPa | فولاذ مقاوم للصدأ 304 وPI | IP68 |
| 2 MHz ±5% | 2° ±10% | 3.5 Ω ±20% | 5,600 pF ±20% | <150 Vpp | -40 إلى +80°C | ≤1 MPa | فولاذ مقاوم للصدأ 304 وPI | IP68 |
| 3 MHz ±5% | 2.9° ±10% | 10 Ω ±20% | 1,000 pF ±20% | <95 Vpp | -20 إلى +60°C | ≤1 MPa | فولاذ مقاوم للصدأ 304 وبلاستيك | IP68 |
بيانات النطاق وعرض النطاق المؤكدة
| التردد | الخاصية المؤكدة |
|---|---|
| 1 MHz | نطاق مرجعي من 0.05 إلى 3 m؛ عرض نطاق ±20% عند -3 dB |
| 2 MHz | نطاق مرجعي من 0.03 إلى 2 m |
التطبيقات والاختيار
- رسم مقاطع تيارات الأنهار والمحيطات
- قياس سرعة القنوات
- المراقبة الهيدرولوجية
- البحث في مجالات التدفق تحت الماء
ينبغي اختيار التردد وزاوية الحزمة والمسار الصوتي والمطابقة الكهربائية ودرجة الحرارة والضغط وبنية الغلاف كتهيئة متوافقة واحدة للعمق المطلوب ونطاق السرعة والدقة المكانية.
