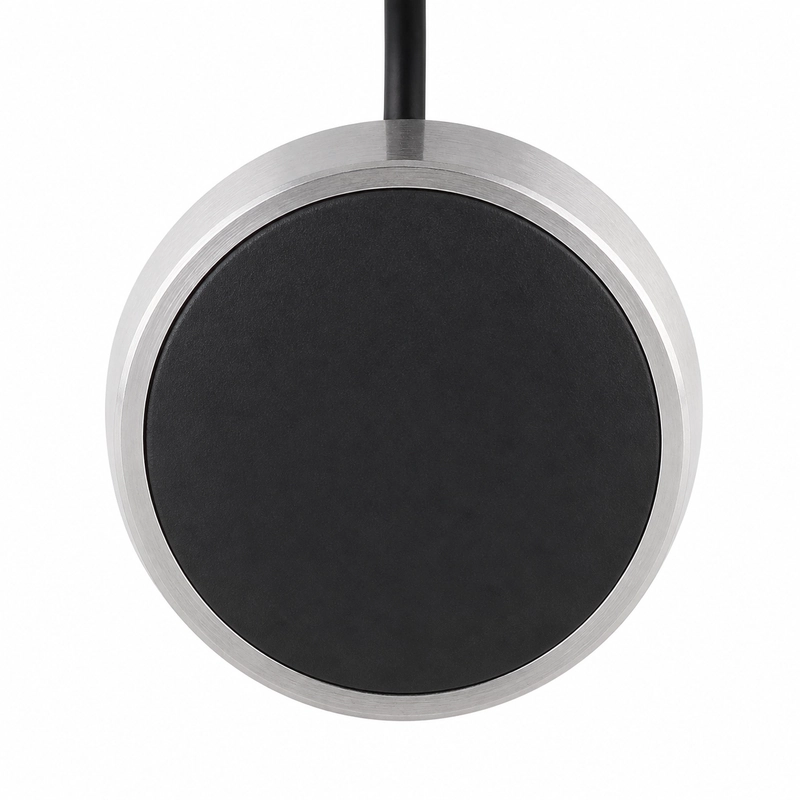

Medición Doppler de corrientes para monitorización subacuática
La serie BBUA-ADCP ofrece configuraciones de 500 kHz, 1 MHz, 2 MHz y 3 MHz para perfiles de corriente en ríos y océanos, medición de velocidad en canales, monitorización hidrológica e investigación de campos de flujo subacuáticos. Cada frecuencia tiene su propio ángulo de haz, adaptación eléctrica, intervalo térmico, presión y construcción.
Configuraciones de frecuencia y funcionamiento
| Frecuencia central | Ángulo de semipotencia | Impedancia mínima | Capacitancia a 1 kHz | Tensión de pico | Temperatura de trabajo | Presión admisible | Material de la carcasa | Grado de protección |
|---|---|---|---|---|---|---|---|---|
| 500 kHz ±5 % | 5,8° ±10 % | 100 Ω ±20 % | 1.500 pF ±20 % | <600 Vpp | -20 a +60 °C | ≤1 MPa | Acero inoxidable y plástico | IP68 |
| 1 MHz ±5 % | 2,4° ±10 % | 15 Ω ±20 % | 4.000 pF ±20 % | <300 Vpp | -40 a +80 °C | ≤1 MPa | Acero inoxidable 304 y PI | IP68 |
| 2 MHz ±5 % | 2° ±10 % | 3,5 Ω ±20 % | 5.600 pF ±20 % | <150 Vpp | -40 a +80 °C | ≤1 MPa | Acero inoxidable 304 y PI | IP68 |
| 3 MHz ±5 % | 2,9° ±10 % | 10 Ω ±20 % | 1.000 pF ±20 % | <95 Vpp | -20 a +60 °C | ≤1 MPa | Acero inoxidable 304 y plástico | IP68 |
Alcances y ancho de banda confirmados
| Frecuencia | Característica confirmada |
|---|---|
| 1 MHz | Alcance de referencia de 0,05 a 3 m; ancho de banda de ±20 % a -3 dB |
| 2 MHz | Alcance de referencia de 0,03 a 2 m |
Aplicaciones y selección
- Perfiles de corriente en ríos y océanos
- Medición de velocidad en canales
- Monitorización hidrológica
- Investigación de campos de flujo subacuáticos
La frecuencia, el ángulo de haz, el trayecto acústico, la adaptación eléctrica, la temperatura, la presión y la construcción deben seleccionarse como una configuración compatible con la profundidad, el intervalo de velocidad y la resolución espacial requeridos.
