Medição Doppler de corrente para monitoramento subaquático

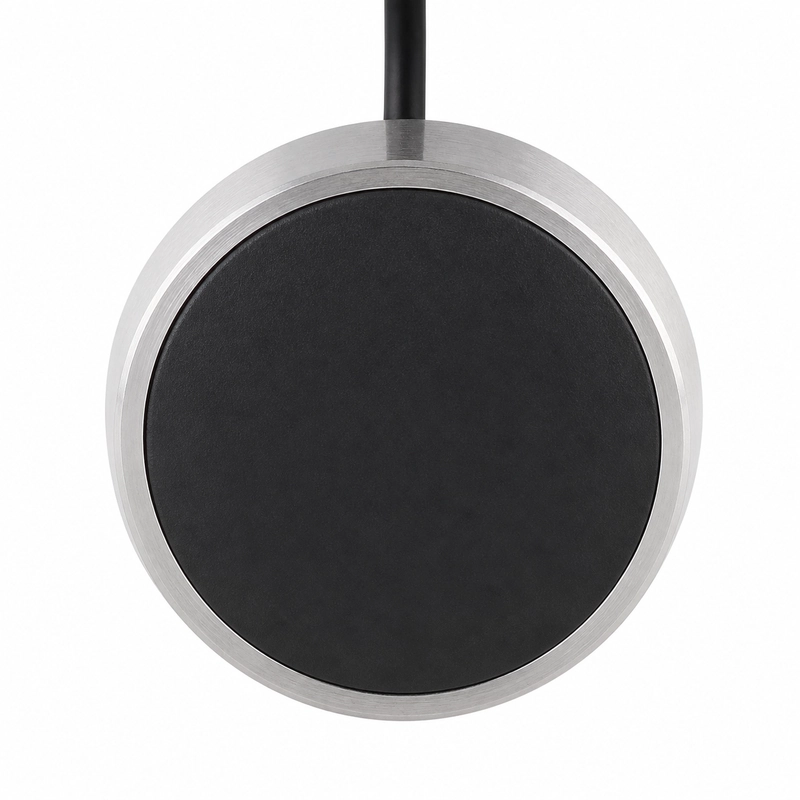

A série BBUA-ADCP abrange configurações de 500 kHz, 1 MHz, 2 MHz e 3 MHz para perfilamento de correntes de rios e oceanos, medição de velocidade em canais, monitoramento hidrológico e pesquisa de campos de escoamento subaquáticos. Cada frequência tem seu próprio ângulo de feixe, casamento elétrico, faixa de temperatura, classificação de pressão e construção do invólucro.
Configurações de frequência e operação
| Frequência central | Ângulo de feixe de meia potência | Impedância mínima | Capacitância a 1 kHz | Tensão de pico de operação | Temperatura de operação | Classificação de pressão | Material do invólucro | Grau de proteção |
|---|---|---|---|---|---|---|---|---|
| 500 kHz ±5% | 5,8° ±10% | 100 Ω ±20% | 1.500 pF ±20% | <600 Vpp | -20 a +60°C | ≤1 MPa | Aço inoxidável e plástico | IP68 |
| 1 MHz ±5% | 2,4° ±10% | 15 Ω ±20% | 4.000 pF ±20% | <300 Vpp | -40 a +80°C | ≤1 MPa | Aço inoxidável 304 e PI | IP68 |
| 2 MHz ±5% | 2° ±10% | 3,5 Ω ±20% | 5.600 pF ±20% | <150 Vpp | -40 a +80°C | ≤1 MPa | Aço inoxidável 304 e PI | IP68 |
| 3 MHz ±5% | 2,9° ±10% | 10 Ω ±20% | 1.000 pF ±20% | <95 Vpp | -20 a +60°C | ≤1 MPa | Aço inoxidável 304 e plástico | IP68 |
Dados confirmados de faixa e largura de banda
| Frequência | Característica confirmada |
|---|---|
| 1 MHz | Faixa de referência de 0,05 a 3 m; largura de banda de ±20% a -3 dB |
| 2 MHz | Faixa de referência de 0,03 a 2 m |
Aplicações e seleção
- Perfilamento de correntes de rios e oceanos
- Medição de velocidade em canais
- Monitoramento hidrológico
- Pesquisa de campos de escoamento subaquáticos
A frequência, o ângulo de feixe, o percurso acústico, o casamento elétrico, a temperatura, a pressão e a construção do invólucro devem ser selecionados como uma configuração compatível para a profundidade necessária, a faixa de velocidade e a resolução espacial.
