Doppler-Strömungsmessung für Unterwasserüberwachung

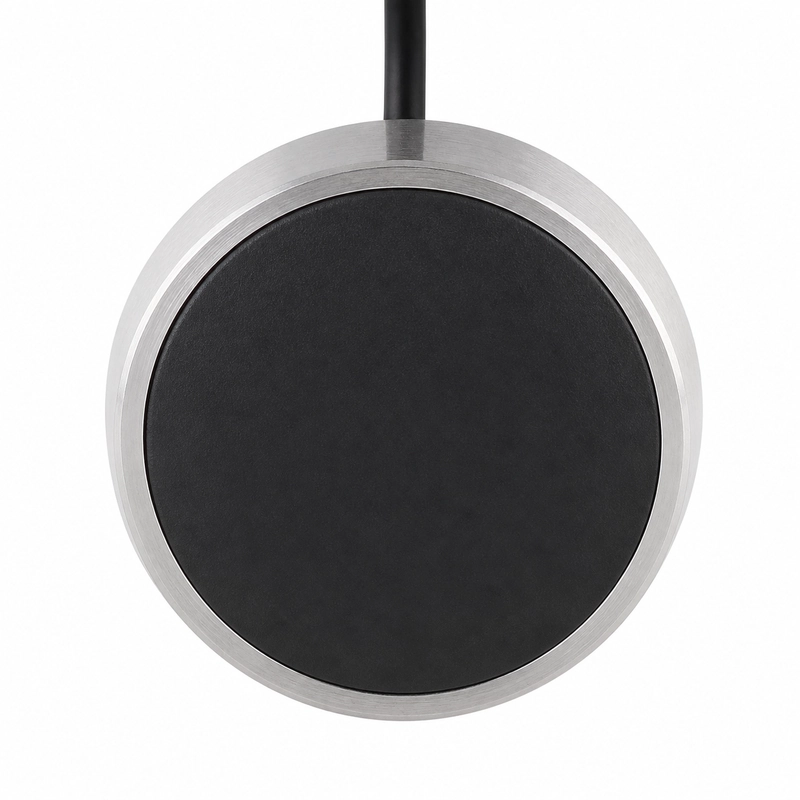

Die BBUA-ADCP Serie bietet Ausführungen mit 500 kHz, 1 MHz, 2 MHz und 3 MHz für Strömungsprofile in Flüssen und Meeren, Geschwindigkeitsmessungen in Kanälen, hydrologische Überwachung und die Untersuchung von Unterwasserströmungsfeldern. Jede Frequenz besitzt eigene Strahlwinkel-, Elektrik-, Temperatur-, Druck- und Konstruktionsdaten.
Frequenz- und Betriebsausführungen
| Mittenfrequenz | Halbwertswinkel | Minimale Impedanz | Kapazität bei 1 kHz | Spitzenspannung | Betriebstemperatur | Druckfestigkeit | Gehäusewerkstoff | Schutzart |
|---|---|---|---|---|---|---|---|---|
| 500 kHz ±5 % | 5,8° ±10 % | 100 Ω ±20 % | 1.500 pF ±20 % | <600 Vpp | -20 bis +60 °C | ≤1 MPa | Edelstahl und Kunststoff | IP68 |
| 1 MHz ±5 % | 2,4° ±10 % | 15 Ω ±20 % | 4.000 pF ±20 % | <300 Vpp | -40 bis +80 °C | ≤1 MPa | Edelstahl 304 und PI | IP68 |
| 2 MHz ±5 % | 2° ±10 % | 3,5 Ω ±20 % | 5.600 pF ±20 % | <150 Vpp | -40 bis +80 °C | ≤1 MPa | Edelstahl 304 und PI | IP68 |
| 3 MHz ±5 % | 2,9° ±10 % | 10 Ω ±20 % | 1.000 pF ±20 % | <95 Vpp | -20 bis +60 °C | ≤1 MPa | Edelstahl 304 und Kunststoff | IP68 |
Bestätigte Reichweiten und Bandbreite
| Frequenz | Bestätigte Eigenschaft |
|---|---|
| 1 MHz | Referenzbereich 0,05 bis 3 m; Bandbreite ±20 % bei -3 dB |
| 2 MHz | Referenzbereich 0,03 bis 2 m |
Anwendungen und Auswahl
- Strömungsprofile in Flüssen und Meeren
- Geschwindigkeitsmessung in Kanälen
- Hydrologische Überwachung
- Untersuchung von Unterwasserströmungsfeldern
Frequenz, Strahlwinkel, Schallweg, elektrische Anpassung, Temperatur, Druck und Konstruktion sind als zusammengehörige Ausführung passend zu Messtiefe, Geschwindigkeitsbereich und räumlicher Auflösung auszuwählen.
