Mesure Doppler des courants pour la surveillance subaquatique

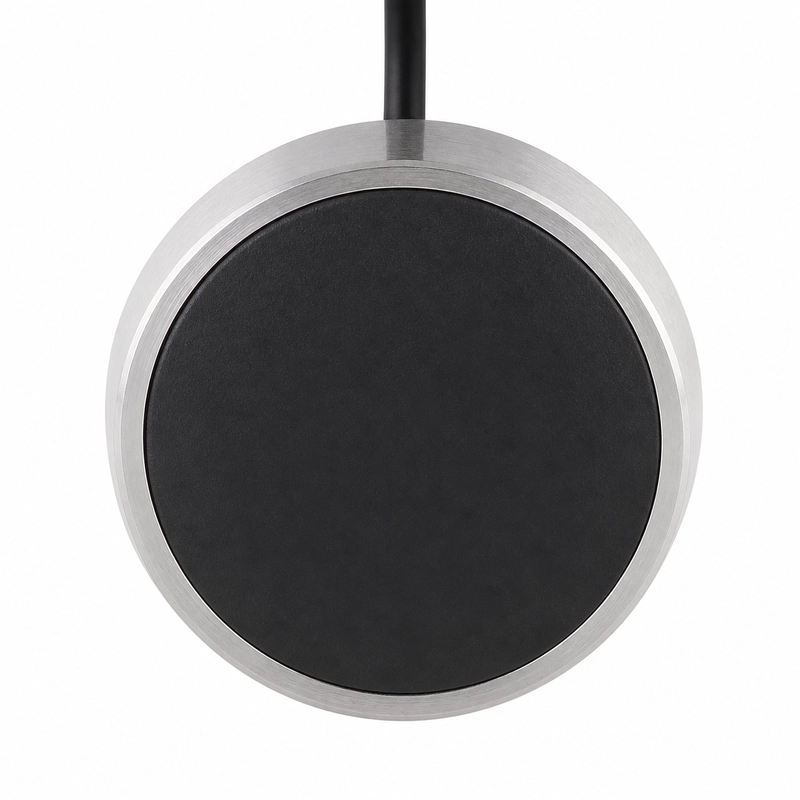

La série BBUA-ADCP propose des configurations de 500 kHz, 1 MHz, 2 MHz et 3 MHz pour le profilage des courants fluviaux et océaniques, la mesure de vitesse en canal, la surveillance hydrologique et l’étude des champs d’écoulement sous-marins. Chaque fréquence possède son propre angle de faisceau, son adaptation électrique, sa plage thermique, sa pression admissible et sa construction.
Configurations de fréquence et de fonctionnement
| Fréquence centrale | Angle à mi-puissance | Impédance minimale | Capacité à 1 kHz | Tension de crête | Température de fonctionnement | Pression admissible | Matériau du boîtier | Indice de protection |
|---|---|---|---|---|---|---|---|---|
| 500 kHz ±5 % | 5,8° ±10 % | 100 Ω ±20 % | 1 500 pF ±20 % | <600 Vpp | -20 à +60 °C | ≤1 MPa | Acier inoxydable et plastique | IP68 |
| 1 MHz ±5 % | 2,4° ±10 % | 15 Ω ±20 % | 4 000 pF ±20 % | <300 Vpp | -40 à +80 °C | ≤1 MPa | Acier inoxydable 304 et PI | IP68 |
| 2 MHz ±5 % | 2° ±10 % | 3,5 Ω ±20 % | 5 600 pF ±20 % | <150 Vpp | -40 à +80 °C | ≤1 MPa | Acier inoxydable 304 et PI | IP68 |
| 3 MHz ±5 % | 2,9° ±10 % | 10 Ω ±20 % | 1 000 pF ±20 % | <95 Vpp | -20 à +60 °C | ≤1 MPa | Acier inoxydable 304 et plastique | IP68 |
Portées et bande passante confirmées
| Fréquence | Caractéristique confirmée |
|---|---|
| 1 MHz | Portée de référence de 0,05 à 3 m ; bande passante de ±20 % à -3 dB |
| 2 MHz | Portée de référence de 0,03 à 2 m |
Applications et sélection
- Profilage des courants fluviaux et océaniques
- Mesure de vitesse en canal
- Surveillance hydrologique
- Étude des champs d’écoulement sous-marins
La fréquence, l’angle de faisceau, le trajet acoustique, l’adaptation électrique, la température, la pression et la construction doivent former une configuration cohérente avec la profondeur, la plage de vitesse et la résolution spatiale recherchées.
