Zuerst den Messbereich festlegen, dann die Frequenz vergleichen

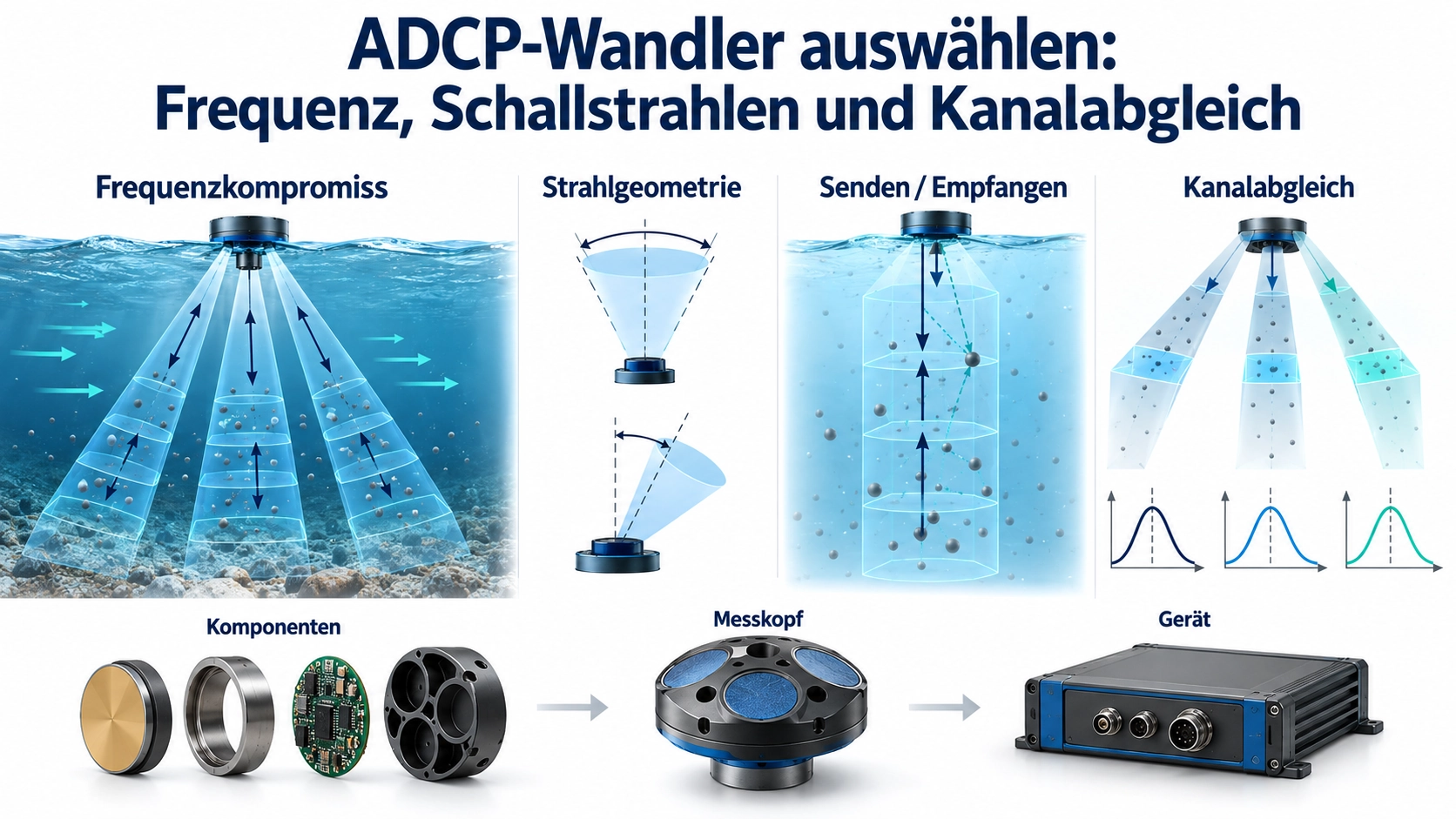

Ein ADCP-Wandler muss mehr leisten als ein kräftiges Echo im Wasserbecken. In einem akustischen Doppler-Strömungsprofiler sollen mehrere Kanäle die Wasserbewegung innerhalb einer definierten Messgeometrie erfassen. Frequenz, Schallfeld, Sende- und Empfangsverhalten sowie Kanalstreuungen gehören deshalb in eine gemeinsame Auswahlentscheidung. Einzeln geeignete Komponenten ergeben nach dem Einbau nicht zwangsläufig einen geeigneten Wandlersatz.
Dieser Beitrag behandelt Wandler für die ADCP-Entwicklung, nicht die Beschaffung eines fertigen Profilers. Ausgangspunkt sind das Gewässer, die erste und letzte nutzbare Messzelle, die gewünschte räumliche Auflösung, erwartete Strömungsverhältnisse, Einbaulage und verfügbare Elektronik. Aus der Nennfrequenz allein lassen sich weder Profilreichweite noch Genauigkeit der Strömungsmessung ableiten.
Anwendungsanforderungen in akustische Kriterien übersetzen
| Entwicklungsfrage | Folge für die Auswahl | Vergleichbare Nachweise |
|---|---|---|
| Wo beginnt und endet die gültige Messung? | Dämpfung und Rückstreusignal gegen das benötigte Empfangsfenster abwägen. | Empfangssignale, Rauschen und Erholung unter repräsentativen Wasserbedingungen. |
| Welche räumlichen Details werden benötigt? | Neben dem Schallfeldquerschnitt auch Pulszeitverhalten und Bandbreite berücksichtigen. | Tatsächlicher Sendeburst und Antwort der verarbeiteten Entfernungszellen. |
| Wie verlaufen die Schallstrahlen durch die Strömung? | Strahlbreite, Achsneigung und mechanische Ausrichtung getrennt betrachten. | Richtcharakteristik und Geometrie des montierten Messkopfs. |
| Wie viele Kanäle müssen vergleichbar sein? | Einen abgestimmten Satz statt nur Einzelgrenzwerte spezifizieren. | Elektrische und akustische Messdaten jedes Kanals unter gleichen Bedingungen. |
Die Angabe „Fluss“ oder „Meer“ beschreibt die Einsatzbedingungen noch nicht ausreichend. Temperatur, Schwebstoffe, Luftblasen, nahe Begrenzungsflächen und der Nachlauf der Einbaustruktur können das nutzbare Signal verändern. Der akustische Rücklauf beruht üblicherweise auf Streuern, die sich mit dem Wasser bewegen. Eine allein aus der Frequenz abgeleitete Reichweitenzusage ersetzt diese Streubedingungen nicht. Repräsentative Versuchsbedingungen sollten deshalb bereits im Lastenheft stehen.
Frequenzwahl ist eine Abwägung, keine Rangliste
Mit steigender Frequenz nimmt die Schallabsorption im Wasser im Allgemeinen zu. Gleichzeitig ändern sich Wellenlänge und Wechselwirkung mit den Streuern. Eine niedrigere Frequenz kann bei hohen Ausbreitungsverlusten interessant sein, garantiert jedoch weder genügend Rückstreusignal noch passende Bündelung oder räumliche Detailauflösung. Wirksame Apertur, Gehäuse und Sendesignal bleiben wichtig. Auch Wandler gleicher Frequenz können unterschiedliche Richtcharakteristiken und Einschwingvorgänge aufweisen.
Die BBUA-ADCP-Serie für die Doppler-Strömungsmessung bietet Nennfrequenz-Konfigurationen mit 500 kHz, 1 MHz, 2 MHz und 3 MHz. Jede Variante ist als zusammengehörige Konfiguration zu bewerten. Die Frequenz einer Ausführung darf nicht mit elektrischen oder akustischen Eigenschaften einer anderen kombiniert werden. Diese Wandleroptionen sind keine Zusage für eine bestimmte Profiltiefe oder Strömungsgenauigkeit des fertigen Geräts.
Für den ersten Vergleich bleiben Einbaugeometrie und Messziel gleich. Anschließend wird der Rücklauf im vorgesehenen Beobachtungsfenster mit jeweils geeigneter Burst-Anregung und Empfangseinstellung untersucht. Änderungen von Anregung oder Verstärkung gehören ins Protokoll: Ein durch höhere Spannung oder Verstärkung stärkeres Signal belegt für sich genommen keinen besser geeigneten Wandler. Ein elektrischer Höchstwert ist auch kein empfohlener Standardarbeitspunkt.
Strahlbreite, Achsneigung und Geräteausrichtung unterscheiden
Die Strahlbreite beschreibt die Winkelausdehnung der akustischen Antwort nach einer festgelegten Messkonvention. Die Achsneigung beschreibt die Richtung der Schallachse relativ zum Gerät. Die Geräteausrichtung bestimmt die Lage des gesamten Messkopfs im Wasser. Werden diese Größen verwechselt, bleibt die Abtastgeometrie selbst bei schmaler Hauptkeule unklar.
Vor einer Querschnittsberechnung mit einem Katalogwinkel ist zu klären, ob Voll- oder Halbwinkel gemeint ist, welcher Antwortpegel zugrunde liegt und wie gemessen wurde. Der Beitrag zum Öffnungswinkel von Ultraschallwandlern erläutert diese Grundlagen. Im ADCP-Projekt kommen Schallachsen, Montagebezüge, benachbarte Gehäuseflächen und Begrenzungsechos des tatsächlichen Messkopfs hinzu. Eine schmale Hauptkeule verhindert keine Störungen durch Nebenkeulen oder Grenzflächen.
Ein Doppler-Kanal erfasst die auf seinen Schallstrahl projizierte Bewegung. Die Berechnung weiterer Geschwindigkeitskomponenten hängt zusätzlich von der Geometrie und den Strömungsannahmen des Auswerteverfahrens ab. Räumlich getrennte Strahlen können nahe einer Wand, eines Hindernisses oder bei starker Scherung unterschiedliche Strömungen erfassen. Bessere elektrische Abstimmung korrigiert diesen physikalischen Unterschied nicht. Die Anhänge A und D des USGS-Berichts Measuring Discharge with Acoustic Doppler Current Profilers from a Moving Boat behandeln Koordinatentransformationen und Ausrichtungsprüfungen. Gerätespezifische Abnahmegrenzen daraus sind nicht auf neue Wandlerkonstruktionen übertragbar.
Was muss ein abgestimmter Kanalsatz nachweisen?
Ähnliche Resonanzfrequenzen reichen nicht aus. Trotz ähnlicher Impedanzminima können sich Sendepegel, Empfangsantwort, Nachschwingen und Schallachsen unterscheiden. Umgekehrt führt eine kleine elektrische Abweichung nicht automatisch zu einem unzulässigen Geschwindigkeitsfehler. Entscheidend ist ihre Wirkung auf die gewählte Verarbeitung und das nutzbare Messfenster.
- Elektrisches Verhalten: wasserbelastete Impedanz über das Arbeitsband mit vorgesehenem Kabel und Abschluss vergleichen.
- Sendeantwort: Burstform, relativen Pegel und Abklingen bei kontrollierter Anregung in reproduzierbarer akustischer Anordnung vergleichen.
- Empfangsantwort: relative Empfindlichkeit, nutzbare Bandbreite und Signalform bei gleichem einfallendem Signal und gleichen Empfangsbedingungen vergleichen.
- Zeitverhalten und Erholung: relative Verzögerung, gegebenenfalls Phase und die Zeit bis zum nutzbaren Empfang nach dem Senden untersuchen.
- Geometrie: Schallachsen und Richtcharakteristik auf die mechanischen Montagebezüge beziehen.
Die abschließende Prüfung erfolgt mit realen Kabellängen, Sende-Empfangs-Umschaltung, Schutzbeschaltung und Empfangsfrontend. Diese beeinflussen Last, Sättigung und Erholzeit. Die allgemeinen Grundlagen beschreibt der Leitfaden zur Schaltungsanpassung. Beim ADCP müssen die Kanäle zusätzlich unter derselben Erfassungsstrategie vergleichbar bleiben. Einzelkurven aufbewahren: Ein Mittelwert kann einen auffälligen Kanal verdecken.
Toleranzen werden aus Fehlerbudget und Auswerteverfahren des Geräts abgeleitet. Aus der Nennfrequenz folgt keine universelle Phasen-, Empfindlichkeits- oder Verzögerungstoleranz. Auch bedeutet nicht jede konstante Verzögerung unmittelbar einen Doppler-Geschwindigkeitsfehler; ihre Bedeutung hängt von Signal, Abtastung und Schätzverfahren ab. Relative Drift über Temperatur und Veränderungen durch die Montage können ebenso wichtig sein wie die Übereinstimmung bei Raumtemperatur.
Erst den Wandlersatz, dann das Gerät validieren
- Reproduzierbar vergleichen. Wassertemperatur, Eintauchen, Ausrichtung, Ziel oder Referenzempfänger, Kabel, Burst und Erfassung festlegen. Jeden Wandler und Kanal kennzeichnen.
- Elektronik und Komponente trennen. Wenn möglich Kanäle oder Wandler tauschen und feststellen, welcher Seite die Abweichung folgt.
- Im montierten Messkopf wiederholen. Geometrie, Strukturkopplung, Kanalübersprechen, Erholung und Beobachtungsfenster prüfen. Der isolierte Einzeltest validiert nicht die Baugruppe.
- Temperatur und repräsentativen Betrieb abdecken. Wesentliche Vergleiche wiederholen und vollständige Geschwindigkeitsmessungen gegen eine geeignete unabhängige Referenz prüfen. Ruhendes Wasser allein belegt keine Genauigkeit bei Strömung.
Am Ende steht eine definierte Konfiguration: Frequenz, Winkelkonvention und Achsgeometrie, Kabel und Elektronik, Abgleichmessungen, Umgebungsbereich und Prüfverfahren. Auch der Vergleich eines Ersatzwandlers mit dem bestehenden Satz sollte geregelt sein. So können Entwicklungsteam und Deep Minds Ultrasonic BBUA-ADCP-Optionen bewerten, ohne Komponentenabnahme, Mehrkanalabgleich und Kalibrierung des fertigen Geräts gleichzusetzen.
