Definir el volumen de medida antes de comparar frecuencias

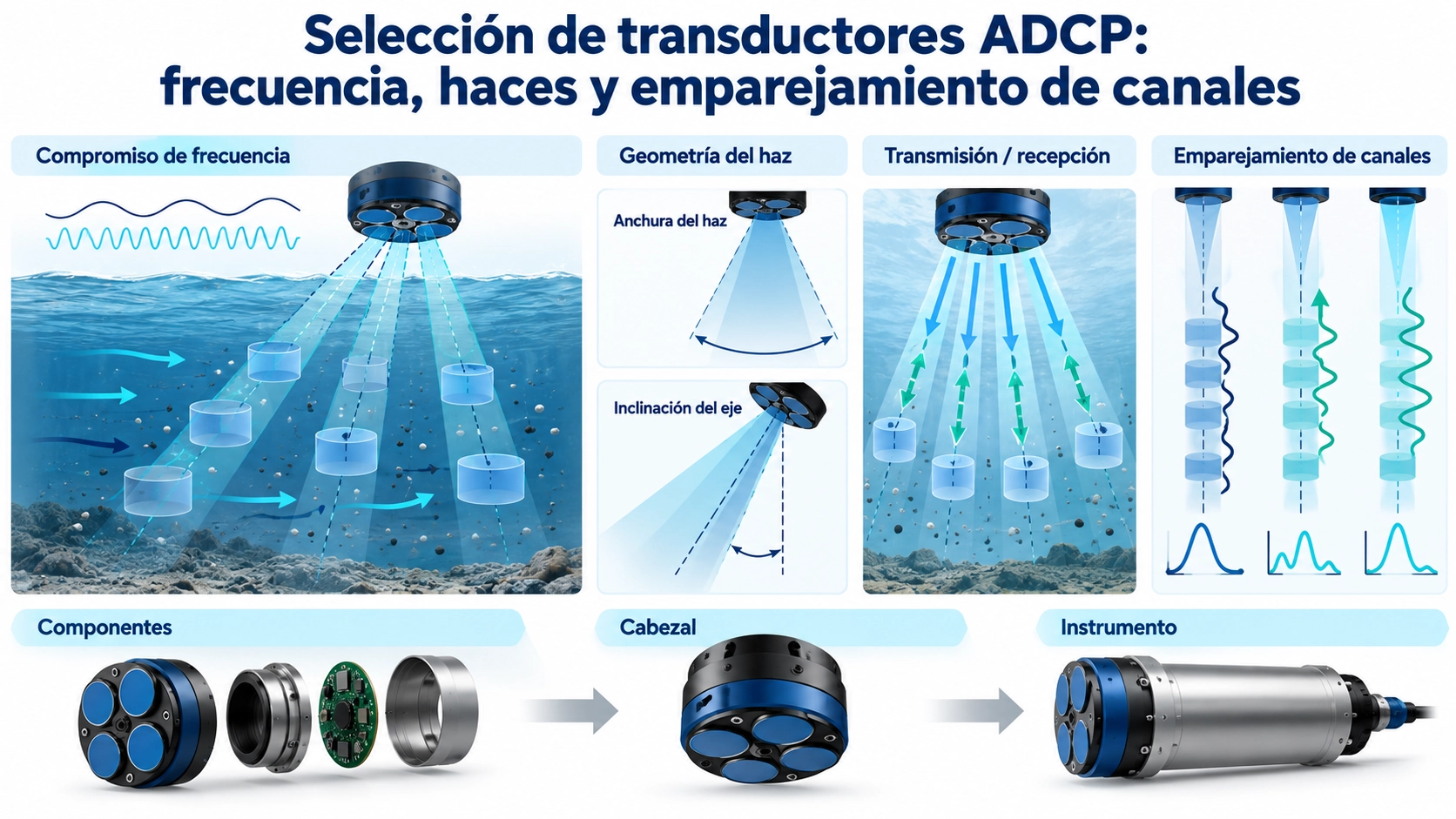

Un transductor para ADCP debe aportar algo más que un eco intenso en un tanque. En un perfilador acústico Doppler de corrientes, varios canales tienen que observar el movimiento del agua dentro de una geometría definida. Por eso, frecuencia, forma del haz, respuesta en transmisión y recepción y diferencias entre canales se deben evaluar conjuntamente. Unos componentes aceptables por separado no siempre forman un conjunto adecuado al integrarlos.
Esta guía trata la selección de transductores para desarrollar un ADCP, no la compra de un perfilador completo. El punto de partida es especificar el medio acuático, la primera y la última celda útil, el detalle espacial necesario, las condiciones de corriente, el montaje y la electrónica disponible. La frecuencia nominal del componente no determina por sí sola el alcance del perfil ni la exactitud de la velocidad medida.
Convertir la aplicación en requisitos acústicos
| Pregunta de desarrollo | Consecuencia para la selección | Evidencia que conviene comparar |
|---|---|---|
| ¿Dónde empieza y termina la medida válida? | Equilibrar atenuación, intensidad del retorno y ventana de observación. | Señales recibidas, ruido y recuperación en condiciones de agua representativas. |
| ¿Qué tamaño de detalle o de celda se necesita? | Considerar la temporización y el ancho de banda, además de la huella del haz. | Ráfaga transmitida real y respuesta de las celdas tras el procesamiento. |
| ¿Cómo atraviesan los haces el flujo? | Distinguir anchura del haz, inclinación del eje y alineación mecánica. | Directividad y geometría del cabezal montado. |
| ¿Cuántos canales deben comportarse de forma comparable? | Especificar un conjunto emparejado, no solo límites individuales. | Registros eléctricos y acústicos comparables de todos los canales. |
Indicar «río» o «mar» no describe suficientemente el entorno. La temperatura, las partículas en suspensión, las burbujas, los contornos próximos y la estela del montaje pueden modificar la señal útil. El retorno acústico depende normalmente de dispersores que se desplazan con el agua; esas condiciones no se sustituyen con un alcance prometido a partir de la frecuencia. Conviene definir las pruebas representativas desde el inicio del proyecto.
La frecuencia exige un compromiso, no una clasificación
Al aumentar la frecuencia suele aumentar la absorción acústica en el agua, y también cambian la longitud de onda y la interacción con los dispersores. Una frecuencia inferior puede ser interesante cuando pesan las pérdidas de propagación, pero no garantiza un retorno suficiente, el control del haz o el detalle espacial buscado. La abertura activa, el encapsulado y la señal emitida siguen siendo importantes. Dos diseños de igual frecuencia pueden tener respuestas direccionales y transitorias distintas.
La serie BBUA-ADCP para medición Doppler de corrientes ofrece configuraciones nominales de 500 kHz, 1 MHz, 2 MHz y 3 MHz. Cada versión se debe evaluar como una configuración completa, sin combinar su frecuencia con las características eléctricas o acústicas de otra. Son opciones de transductor, no garantías de profundidad de perfilado o exactitud de corriente para un instrumento terminado.
En una primera comparación, mantener la geometría de montaje y el objetivo de medida. Después, examinar el retorno dentro de la ventana prevista con una ráfaga y una recepción apropiadas para cada candidato. Registrar los cambios de excitación o ganancia: una traza más intensa obtenida con mayor tensión o ganancia no demuestra por sí sola que el transductor sea mejor. Un máximo eléctrico tampoco constituye un punto de funcionamiento recomendado.
Separar anchura del haz, inclinación y orientación del cabezal
La anchura del haz expresa la extensión angular de la respuesta acústica bajo una convención determinada. La inclinación indica hacia dónde apunta el eje acústico respecto al instrumento. La orientación del cabezal describe la posición angular del conjunto en el agua. Confundir estas magnitudes deja mal definido el volumen muestreado, aunque el lóbulo principal sea estrecho.
Antes de calcular una huella a partir de un ángulo de catálogo, comprobar si se trata de un ángulo completo o un semiángulo, qué nivel de respuesta lo define y cómo se midió. La guía sobre el ángulo del haz ultrasónico explica esas convenciones. En un ADCP hay que extender el análisis al cabezal real: ejes acústicos, referencias de montaje, superficies próximas de la carcasa y ecos de contorno. Un lóbulo principal estrecho no elimina las interferencias de lóbulos laterales o límites del medio.
Un canal Doppler mide el movimiento proyectado sobre su haz. La reconstrucción de componentes de velocidad depende también de la geometría y de las hipótesis de flujo del procesamiento. Cerca de paredes, obstáculos o zonas con fuerte cizalladura, los haces separados pueden observar flujos distintos. Una mejor adaptación eléctrica no corrige esa diferencia física. Los apéndices A y D del informe del USGS Measuring Discharge with Acoustic Doppler Current Profilers from a Moving Boat aportan contexto sobre transformaciones de coordenadas y comprobación de alineación. Sus límites de aceptación específicos no deben trasladarse a un diseño nuevo.
Precisar qué debe demostrar el emparejamiento
No basta con igualar frecuencias de resonancia. Dos canales con mínimos de impedancia similares pueden diferir en salida acústica, recepción, oscilación residual o dirección del eje. A su vez, una pequeña diferencia eléctrica no implica necesariamente un error de velocidad inaceptable. Importa cómo afecta al procesamiento elegido y a la ventana útil.
- Comportamiento eléctrico: comparar la impedancia bajo carga en agua en la banda de trabajo, con el cable y la terminación previstos.
- Transmisión: comparar forma de ráfaga, salida relativa y decaimiento con excitación controlada y montaje acústico repetible.
- Recepción: comparar sensibilidad relativa, banda útil y forma de onda con la misma señal incidente y las mismas condiciones de recepción.
- Temporización y recuperación: revisar retardo relativo, comportamiento de fase cuando sea relevante y tiempo hasta recuperar una recepción útil tras transmitir.
- Geometría: relacionar dirección del eje y directividad con las referencias mecánicas del montaje.
La confirmación final debe incorporar las longitudes reales de cable, la conmutación transmisión-recepción, las protecciones y la etapa de entrada. Estos elementos afectan a la carga, la saturación y la recuperación. La guía de adaptación del circuito del transductor desarrolla las bases eléctricas; en un ADCP se añade la necesidad de mantener comparables todos los canales con una estrategia de adquisición común. Conservar las trazas individuales, no solo un promedio que pueda ocultar un canal anómalo.
Los límites deben proceder del presupuesto de error y de las necesidades del procesamiento. No existe una tolerancia universal de fase, sensibilidad o retardo deducible de la frecuencia nominal. Tampoco todo retardo fijo equivale directamente a un sesgo de velocidad Doppler: depende de la señal, el muestreo y el estimador. La deriva relativa con temperatura o después del montaje puede ser tan importante como la coincidencia inicial a temperatura ambiente.
Validar primero el conjunto y después el instrumento
- Hacer repetible la comparación. Fijar temperatura del agua, inmersión, alineación, objetivo o receptor de referencia, cables, ráfaga y adquisición. Identificar cada componente y canal.
- Separar el efecto de la electrónica. Intercambiar canales o transductores cuando sea viable para comprobar a qué elemento sigue la diferencia.
- Repetir con el cabezal montado. Revisar geometría, acoplamiento estructural, interferencias entre canales, recuperación y ventana útil. La prueba del elemento aislado no valida el cabezal.
- Cubrir temperatura y operación representativa. Repetir las comparaciones relevantes y contrastar las velocidades completas con una referencia independiente adecuada. El agua en reposo no demuestra exactitud en flujo.
La revisión debe cerrar una configuración concreta: frecuencia, definición del haz, geometría de ejes, cables y electrónica, medidas de emparejamiento, condiciones ambientales y método de verificación. También conviene acordar cómo comparar un recambio con el conjunto existente. Así, el equipo y Deep Minds Ultrasonic pueden valorar candidatos BBUA-ADCP sin confundir aceptación del componente, emparejamiento multicanal y calibración del instrumento terminado.
