Ein Empfindlichkeitswert beschreibt noch kein vollständiges Empfangssystem
Ein Hydrophon wandelt Unterwasserschalldruck in ein elektrisches Signal um. Bei Tonaufzeichnungen, Untersuchungen von Maschinengeräuschen oder Umweltmessungen ist das Empfangselement jedoch nur ein Teil der Messkette. An einem ungeeigneten Eingang kann auch ein empfindliches Element tieffrequente Anteile verlieren, Störungen aufnehmen oder den Recorder übersteuern. Selbst ein sauberes Signal kann mit einem falschen Druckmaßstab ausgewertet werden.
Vor dem Modellvergleich ist das Messziel festzulegen: Ereigniserkennung, relativer Spektrenvergleich oder absolute Schalldruckpegelmessung. Dafür werden unterschiedliche Nachweise benötigt. Frequenzband, schwächstes Nutzsignal, stärkstes erwartetes Ereignis, Einsatzanordnung und Aufzeichnungsdauer gehören ins Lastenheft. Eine Katalogangabe zur Hörreichweite ist keine allgemeingültige Detektionsreichweite; Quellenpegel, Ausbreitung, Hintergrundgeräusch, Bandbreite und Nachweiskriterium beeinflussen das Ergebnis.
Empfangsempfindlichkeit mit ihren Bezugsbedingungen lesen
Die Spannungsempfangsempfindlichkeit ist das Verhältnis von Ausgangsspannung zu einfallendem Schalldruck. Sie lässt sich in V/Pa oder logarithmisch angeben, häufig in dB bezogen auf 1 V/µPa. Ein negativer Wert ist bei diesem Bezug normal und bedeutet weder negativen Druck noch schlechte Leistung. Bei gleichem Bezug und gleichen Bedingungen liefert ein weniger negativer Wert mehr Spannung je Druckeinheit, aber nicht zwangsläufig weniger Systemrauschen oder bessere Aufzeichnungen.
Zum Vergleich gehören außerdem Frequenz, Einfallsrichtung, Schallfelddefinition, elektrische Last, Kabel und die Angabe, ob ein Vorverstärker enthalten ist. Leerlaufempfindlichkeit des Elements und Empfindlichkeit einer belasteten, verstärkten Baugruppe sind nicht austauschbar. Druck- und Freifeldkalibrierung beziehen sich ebenfalls auf unterschiedliche Bedingungen. Die Hydrophon-Kalibrierdienste des National Physical Laboratory unterscheiden Empfangsempfindlichkeit, Richtcharakteristik und elektrische Impedanz. Eine Messung weist nicht alle drei Eigenschaften nach.
Ein Rechenbeispiel, keine Produktspezifikation
Angenommen, ein hypothetisches Hydrophon hat bei der betrachteten Frequenz eine Empfindlichkeit von -180 dB bezogen auf 1 V/µPa. Das entspricht 10-9 V/µPa beziehungsweise 1 mV/Pa. Ein sinusförmiger Schalldruck von 1 Pa Effektivwert würde unter diesen Bedingungen 1 mV Effektivwert erzeugen. Mit nachfolgender Spannungsverstärkung 10 lägen am Erfassungseingang 10 mV Effektivwert an, sofern die Kette linear arbeitet und keine zusätzliche Belastungsdämpfung auftritt.
Derselbe Schalldruck von 1 Pa Effektivwert entspricht 120 dB bezogen auf 1 µPa. Schalldruckpegel und negativer Empfindlichkeitspegel beschreiben unterschiedliche Größen mit unterschiedlichen Bezugswerten. Diese Beispielwerte sind keine Spezifikationen des BBUA-H7K. Für reale Druckwerte sind der frequenzabhängige Kalibrierverlauf und die Verstärkung der gesamten Messkette zu verwenden.
Nutzbares Frequenzband und Empfangsrichtung festlegen
Mittenfrequenz, Resonanz und nutzbares Empfangsband beantworten verschiedene Fragen. Für Geräuschanalysen ist festzulegen, welche Empfindlichkeitsabweichung im betrachteten Band zulässig ist. Eine schmale Überhöhung kann die Erkennung eines Tons unterstützen, verfälscht aber ein breites Spektrum, wenn sie als flacher Frequenzgang behandelt wird. Filter, Kabelbelastung, Gehäuse und Frontend verändern den wirksamen Übertragungsverlauf zusätzlich.
Das BBUA-H7K-Hydrophon für Unterwassergeräusche liefert ein konkretes Bauteilbeispiel: Die Standard-Mittenfrequenz ist mit 7 kHz ±1 kHz angegeben, die Kapazität mit 8.000 pF ±20 %, gemessen bei 1 kHz. Die Mittenfrequenztoleranz beschreibt weder die Empfangsbandbreite noch die Gleichmäßigkeit des Frequenzgangs. Die Kapazität ist eine nützliche elektrische Angabe, ersetzt aber keine Empfindlichkeitskurve oder vollständigen Quellimpedanzdaten.
Auch die Richtcharakteristik benötigt Frequenz und Bezugsorientierung. Ein kompaktes Hydrophon empfängt nicht automatisch aus allen Richtungen gleich, besonders neben Rahmen, Wänden oder Schiffskonstruktionen. Bei einer festen Quelle sind Ausrichtung und relevanter Winkelbereich zu dokumentieren. Bei wechselnden Schallfeldern ist zu prüfen, wie Montage und Richtwirkung den Vergleich verschiedener Einsätze beeinflussen.

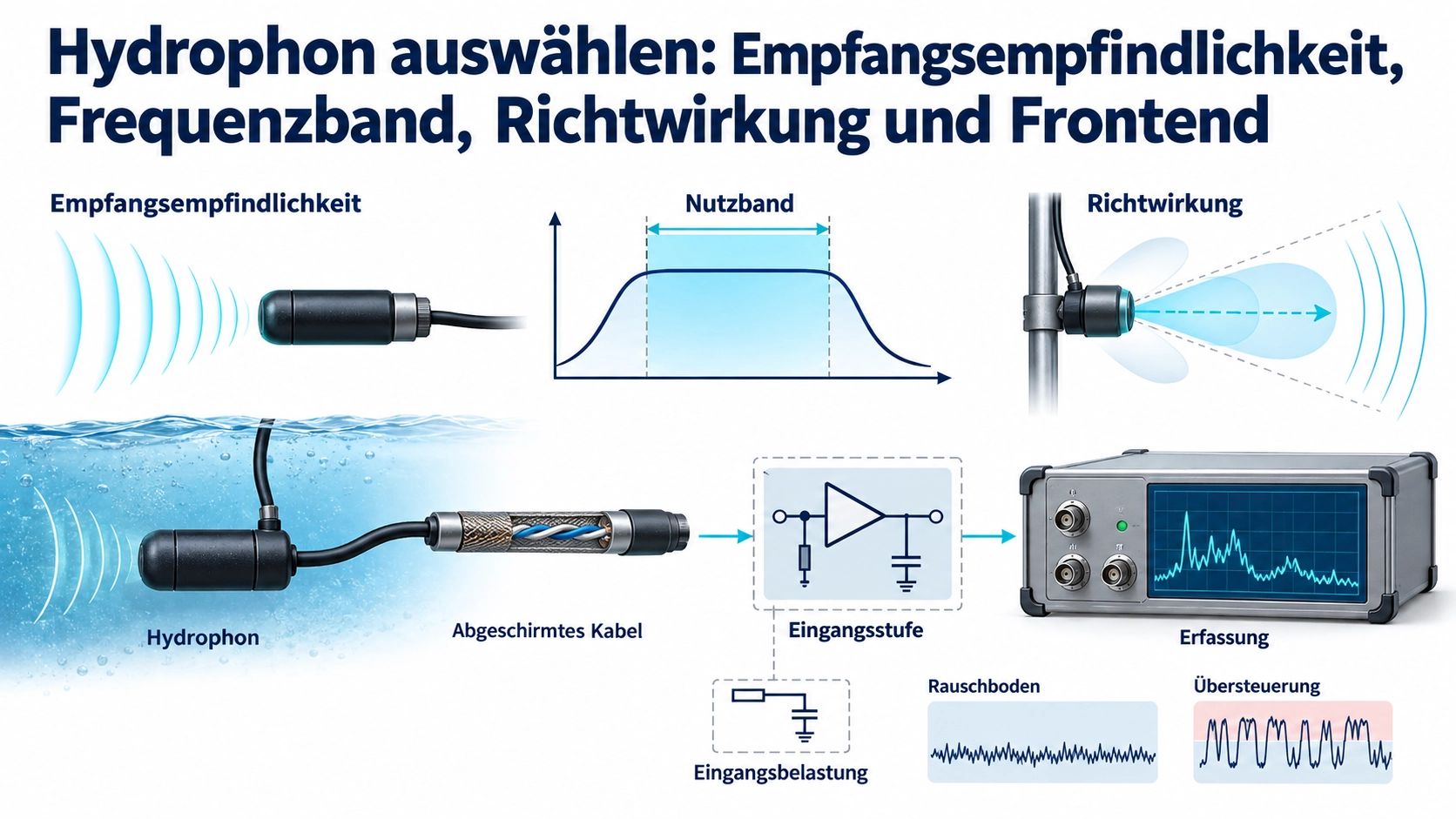

Das Frontend an die tatsächliche Ausgangsschaltung anpassen
Zunächst klären, ob ein passiver hochohmiger oder bereits gepufferter Ausgang vorliegt. Passive kapazitive Quellen, versorgte Spannungsausgänge und Ladungsverstärker benötigen unterschiedliche Schnittstellen. Versorgung, Anschlussbelegung oder Verstärkertopologie lassen sich nicht aus der Modellbezeichnung ableiten. Der Leitfaden zur Schaltungsanpassung von Wandlern erläutert allgemeine Belastungseffekte. Beim Hydrophon steht der Empfangsübertragungsweg im Vordergrund, nicht die Anpassung eines Sendetreibers.
| Teil der Empfangskette | Zu klären | Mögliche Folge bei Nichtbeachtung |
|---|---|---|
| Hydrophon, Kabel und Eingang | Ausgangsart, frequenzabhängige Impedanz, Kabelkapazität und vorgesehene Last. | Veränderte Empfindlichkeit oder Verlust tiefer Frequenzen. |
| Vorverstärker | Eingangsspannungs- und Stromrauschen, Verstärkung, Bandbreite und Aussteuerungsgrenze. | Verdeckte schwache Signale oder abgeschnittene Signalspitzen. |
| Schirmung und Einbau | Masseführung, Kabelbewegung, Zugentlastung und Abstand zu Leistungstechnik. | Elektrische oder mechanische Störungen erscheinen als Schall. |
| Erfassung und Filterung | Eingangsbereich, analoges Anti-Aliasing-Filter und Abtastrate. | Übersteuerung, Auflösungsverlust oder in das Nutzband zurückgefaltete Energie. |
| Umrechnung in Druck | Frequenzgang, Verstärkung, Kalibrierbezug und Verarbeitungseinheiten. | Falsche Schalldruckpegel trotz plausibler Signalform. |
Bei einer passiven kapazitiven Quelle an einem Spannungseingang können zusätzliche Kabel- und Eingangskapazitäten die wirksame Spannungsempfindlichkeit verändern. Eingangswiderstand und wirksame Quellkapazität beeinflussen auch die untere Grenzfrequenz. Ein längeres Kabel ist somit nicht automatisch elektrisch neutral. Ein Ladungsverstärker ist eine weitere Möglichkeit, deren Eignung von Sensor und Anwendung abhängt. Spannungs- und Ladungsempfindlichkeit dürfen dabei nicht gleichgesetzt werden.
Rauschen ist im benötigten Band zu bewerten, nicht anhand isolierter Zahlen mit verschiedenen Einheiten oder Bandbreiten. Spannungsrauschen, Stromrauschen im Zusammenspiel mit der Quellimpedanz und Recorderrauschen tragen zum Ergebnis bei. Eine Aufnahme in ruhigem Wasser enthält außerdem Umgebungsschall, Strömung, Montageeinflüsse und Störungen; sie misst nicht automatisch das Eigenrauschen des Hydrophons. Mehr Verstärkung verbessert nicht den bereits am Verstärkereingang vorhandenen Signal-Rausch-Abstand, kann aber den relativen Beitrag des Recorders verringern.
Neben schwachen Signalen sind Reserven für laute Ereignisse vorzusehen. Vorverstärker und Wandler zur Digitalisierung müssen beide ausreichend aussteuerbar sein. Mehr als die doppelte höchste Nutzfrequenz abzutasten ist nur eine theoretische Mindestbedingung. Analoges Anti-Aliasing-Filter und Übergangsband bleiben zu berücksichtigen. Verstärkungs- und Filtereinstellungen gehören zu jeder Aufzeichnung.
Akustische und elektrische Ursachen anhand von Symptomen trennen
Tiefe Frequenzen fehlen nach einem Kabel- oder Eingangswechsel.Zuerst Belastung, Kopplung und Filterantwort vergleichen, bevor eine leisere Quelle angenommen wird. Den Versuch mit der ursprünglichen Konfiguration wiederholen.Eine schmale Spektrallinie folgt einem benachbarten elektrischen Gerät.Masseführung, Schirmung und Einstreuung untersuchen, aber auch echte Unterwasserschallabstrahlung des Geräts prüfen. Gleiche Frequenzen allein unterscheiden beides nicht.Starke Ereignisse sind abgeflacht, ruhige Abschnitte wirken normal.Die gesamte Kette auf Übersteuerung prüfen. Leiseres digitales Abspielen stellt ein vor oder bei der Digitalisierung abgeschnittenes Signal nicht wieder her.
Nachweise für die vollständige Aufzeichnungskette verlangen
Der allgemeine Leitfaden zur Wandlerprüfung unterstützt kontrollierte elektrische und akustische Tests. Hydrophonspezifisch kommen Empfindlichkeitsverlauf mit festgelegter Last und Kabel, Richtungsbedingungen, Rauschbewertungsverfahren sowie Verstärkung und Filterung hinzu. Akustische Vergleiche benötigen kontrollierte Geometrie, Reflexionen und Wasserbedingungen. Bei Absolutpegeln sind geeignete Referenz und Messunsicherheit wichtig. Elektrische Einspeisung prüft nachgelagerte Elektronik, ersetzt aber keine akustische Hydrophonkalibrierung.
Für die Abstimmung mit Deep Minds Ultrasonic sollten Schallfrequenzband, relatives oder absolutes Messziel, erwarteter Pegelbereich, Einbaurichtung, Umgebung, Kabelanordnung und Erfassungseingang vorliegen. Das BBUA-H7K ist als Empfangskomponente innerhalb dieser Kette zu bewerten. Eine belastbare Auswahl endet mit bekanntem Übertragungsverhalten und Validierungsverfahren, nicht nur mit einer Mittenfrequenz oder einer ansprechend aussehenden Aufnahme.
