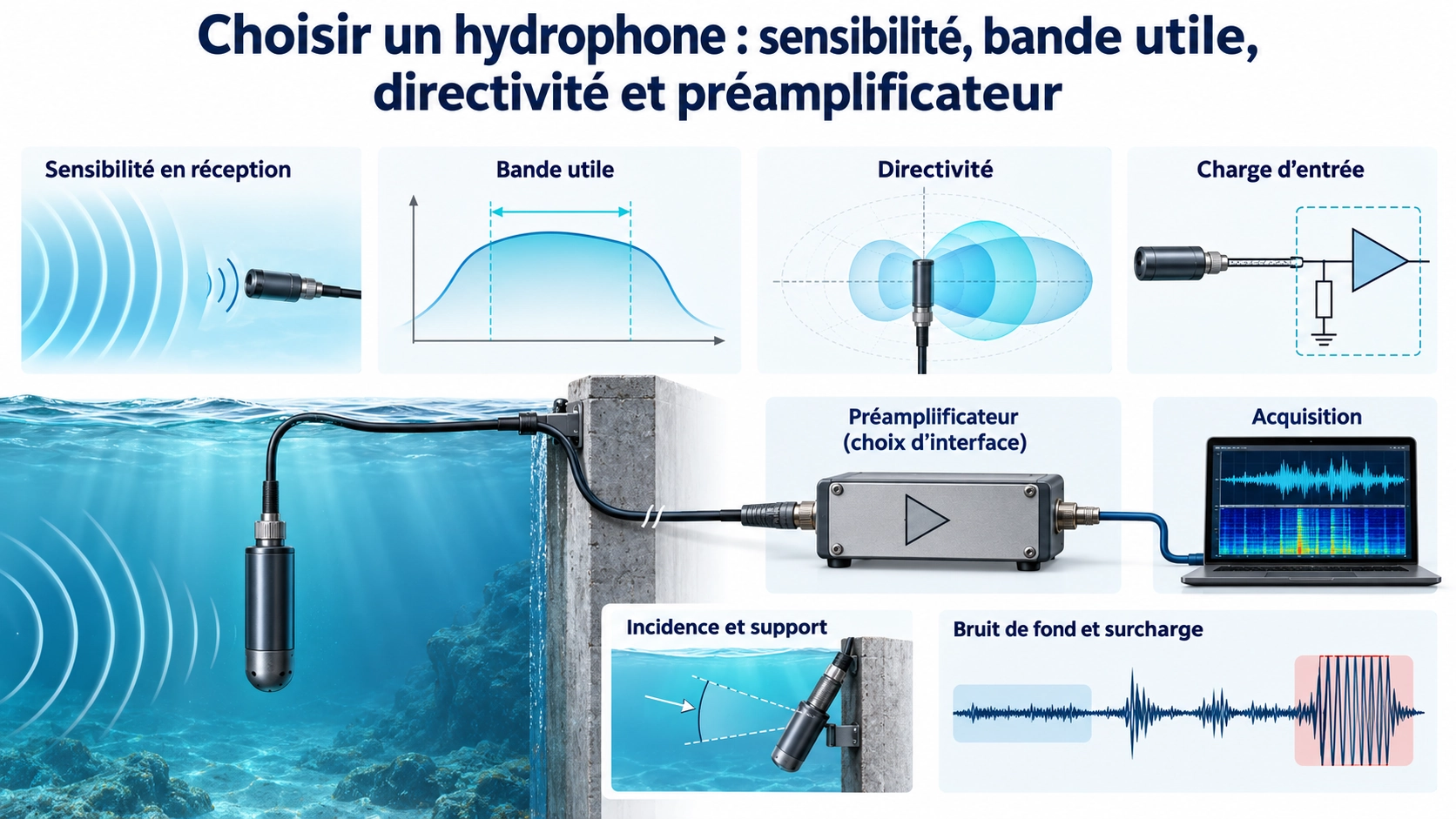

Une valeur de sensibilité ne définit pas toute la capacité d’écoute
Un hydrophone transforme la pression acoustique sous-marine en signal électrique. Pour enregistrer des sons, étudier le bruit de machines ou surveiller un milieu, l’élément récepteur n’est qu’une partie de la chaîne de mesure. Un élément sensible raccordé à une entrée inadaptée peut perdre sa réponse aux basses fréquences, capter des parasites ou saturer l’enregistreur. Même une forme d’onde apparemment propre peut correspondre à une conversion en pression erronée.
Avant de comparer les modèles, préciser l’objectif : détection d’événements, comparaison relative de spectres ou mesure de niveaux de pression acoustique absolus. Définir ensuite la bande utile, le signal minimal, l’événement le plus intense, le déploiement et la durée d’enregistrement. Une distance d’écoute de catalogue n’est pas une portée universelle : niveau de la source, propagation, bruit ambiant, bande passante et critère de détection interviennent tous.
Lire la sensibilité avec ses conditions de référence
La sensibilité en réception en tension est le rapport entre tension de sortie et pression acoustique incidente. Elle s’exprime en V/Pa ou sous forme logarithmique, souvent en dB réf. 1 V/µPa. Une valeur négative est normale avec cette référence ; elle ne signifie ni pression négative ni mauvaise performance. À référence et conditions identiques, une valeur moins négative donne davantage de tension par unité de pression, sans garantir un bruit système inférieur ou un meilleur enregistrement.
Il faut aussi connaître la fréquence, la direction d’incidence, la convention de champ acoustique, la charge électrique, le câble et l’inclusion éventuelle d’un préamplificateur. La sensibilité à vide d’un élément et celle d’un ensemble chargé et amplifié ne sont pas interchangeables. Les étalonnages en pression et en champ libre correspondent également à des conditions différentes. Les services d’étalonnage d’hydrophones du National Physical Laboratory distinguent sensibilité en réception, réponse directionnelle et impédance électrique : une mesure ne caractérise pas les trois à la fois.
Un exemple de calcul, pas une spécification produit
Supposons une sensibilité hypothétique de -180 dB réf. 1 V/µPa à la fréquence étudiée. Elle équivaut à 10-9 V/µPa, soit 1 mV/Pa. Une pression sinusoïdale de 1 Pa efficace produirait donc 1 mV efficace dans les conditions considérées. Un gain en tension de 10 donnerait ensuite 10 mV efficaces à l’entrée d’acquisition, si la chaîne reste linéaire et sans perte supplémentaire par chargement.
Cette même pression de 1 Pa efficace correspond à 120 dB réf. 1 µPa. Le niveau de pression et le niveau de sensibilité négatif décrivent des grandeurs et des références différentes. Ces valeurs illustratives ne sont pas des spécifications du BBUA-H7K. Pour convertir une tension enregistrée en pression, utiliser la réponse étalonnée à la fréquence concernée et le gain de toute la chaîne.
Définir une bande exploitable et une direction de réception
Fréquence centrale, résonance et bande utile en réception ne répondent pas à la même question. Pour analyser du bruit, fixer la variation de réponse admissible dans la bande étudiée. Un pic étroit peut favoriser la détection d’une tonalité, mais déformer un spectre large si on le suppose plat. Filtres, charge du câble, boîtier et électronique modifient également la réponse effective.
L’hydrophone et récepteur de bruit sous-marin BBUA-H7K constitue un exemple concret : sa spécification standard de fréquence centrale est de 7 kHz ±1 kHz, et sa capacité de 8 000 pF ±20 %, mesurée à 1 kHz. La tolérance de fréquence centrale ne définit ni bande de réception ni planéité. La capacité est une donnée électrique utile, mais ne remplace pas une courbe de sensibilité ou l’impédance de source complète.
La directivité exige elle aussi une fréquence et une orientation de référence. Un hydrophone compact ne reçoit pas nécessairement de façon identique dans toutes les directions, notamment près d’un châssis, d’une paroi ou d’une structure de navire. Pour une source fixe, relever l’orientation et examiner les angles pertinents. Pour un champ variable, évaluer l’effet du montage et de la directivité sur les comparaisons entre déploiements.
Adapter le préamplificateur à l’architecture réelle de sortie
Déterminer d’abord si la sortie est passive à haute impédance ou déjà tamponnée. Une source capacitive passive, un ensemble alimenté à sortie en tension et un montage à amplificateur de charge nécessitent des interfaces différentes. Ne pas déduire alimentation, brochage ou topologie du seul nom du modèle. Le guide d’adaptation électrique des transducteurs explique les effets de charge ; pour un hydrophone, l’objectif est de préserver la fonction de transfert en réception, non d’adapter un étage d’émission.
| Élément de la chaîne | Points à établir | Risque en cas d’oubli |
|---|---|---|
| Hydrophone, câble et entrée | Type de sortie, impédance selon la fréquence, capacité du câble et charge prévue. | Sensibilité modifiée ou perte de basses fréquences. |
| Préamplificateur | Bruits d’entrée en tension et en courant, gain, bande et seuil de saturation. | Signaux faibles masqués ou événements forts écrêtés. |
| Blindage et installation | Mise à la masse, mouvements du câble, reprise d’effort et éloignement des équipements de puissance. | Parasites électriques ou mécaniques pris pour des sons. |
| Acquisition et filtrage | Plage d’entrée, filtre analogique anti-repliement et fréquence d’échantillonnage. | Écrêtage, résolution perdue ou énergie hors bande repliée dans le signal. |
| Conversion en pression | Réponse fréquentielle, gains, référence d’étalonnage et unités du traitement. | Niveaux acoustiques incorrects malgré des signaux plausibles. |
Pour une source capacitive passive lue en tension, les capacités ajoutées par le câble et l’entrée peuvent modifier la sensibilité effective. Résistance d’entrée et capacité équivalente de source influencent aussi la coupure basse. Allonger un câble n’est donc pas forcément neutre. Un amplificateur de charge est une autre solution possible selon le capteur et l’application ; sensibilité en tension et sensibilité en charge ne doivent pas être substituées l’une à l’autre.
Évaluer le bruit dans la bande requise, sans comparer des chiffres isolés exprimés dans des unités ou des bandes différentes. Bruit en tension, bruit en courant associé à l’impédance de source et enregistreur contribuent au résultat. Un enregistrement en eau calme contient encore sons ambiants, écoulement, effets du montage et parasites : ce n’est pas automatiquement le bruit propre de l’hydrophone. Augmenter le gain n’améliore pas le rapport signal/bruit déjà présent à l’entrée du préamplificateur, même si un gain adapté réduit la contribution relative de l’enregistreur.
Prévoir une marge pour les événements forts tout en conservant les signaux faibles. Vérifier la saturation du préamplificateur et du convertisseur. Échantillonner au-delà de deux fois la fréquence maximale conservée n’est qu’une condition théorique minimale ; le filtre analogique anti-repliement et sa bande de transition restent à dimensionner. Conserver gains et réglages de filtrage avec chaque enregistrement.
Distinguer les causes acoustiques et électriques à partir des symptômes
Les basses fréquences disparaissent après un changement de câble ou d’entrée.Comparer charge, couplage et filtrage avant de conclure à une source plus silencieuse. Refaire la comparaison avec le montage initial.Une raie étroite suit le fonctionnement d’un équipement électrique voisin.Examiner masses, blindage et couplages parasites, mais vérifier aussi si l’équipement émet réellement du son dans l’eau. La coïncidence fréquentielle ne suffit pas.Les événements forts sont aplatis, les périodes calmes restent normales.Rechercher la saturation dans toute la chaîne. Baisser le volume numérique ne restaure pas une onde écrêtée avant ou pendant la conversion.
Demander des preuves cohérentes avec toute la chaîne
Le guide général de test des transducteurs fournit les bases des contrôles électriques et acoustiques. Ajouter pour l’hydrophone une réponse de sensibilité avec câble et charge définis, les conditions directionnelles, une méthode d’évaluation du bruit et les réglages de gain et filtrage. Une comparaison acoustique exige géométrie, réflexions et eau maîtrisées ; pour des niveaux absolus, elle nécessite une référence adaptée et une incertitude documentée. L’injection électrique vérifie l’électronique en aval, pas l’étalonnage acoustique du capteur.
Pour échanger avec Deep Minds Ultrasonic, préciser la bande de fréquences d’intérêt, l’objectif relatif ou absolu, les niveaux attendus, l’orientation, l’environnement, le câblage et les caractéristiques de l’entrée d’acquisition. Évaluer le BBUA-H7K comme un élément récepteur de cet ensemble. Une sélection justifiable aboutit à une fonction de transfert connue et à une méthode de validation, pas seulement à une fréquence centrale ou à une forme d’onde d’apparence satisfaisante.
