قيمة الحساسية وحدها لا تحدد قدرة الاستماع كاملة
يحوّل الهيدروفون ضغط الصوت تحت الماء إلى إشارة كهربائية. وعند تسجيل الأصوات أو دراسة ضوضاء الآلات أو مراقبة البيئة، يكون عنصر الاستقبال جزءا واحدا من سلسلة القياس. فقد يفقد عنصر عالي الحساسية استجابته للترددات المنخفضة، أو يلتقط تداخلا، أو يتسبب في تجاوز مدى المسجل إذا وصل بمدخل غير مناسب. وحتى الموجة التي تبدو نظيفة قد تعطي مقياس ضغط غير صحيح.
قبل مقارنة النماذج، حدد هل المطلوب كشف أحداث، أم مقارنة أطياف نسبية، أم قياس مستويات مطلقة لضغط الصوت. فكل مهمة تحتاج إلى أدلة مختلفة. وعرّف نطاق التردد وأضعف إشارة مفيدة وأقوى حدث متوقع وترتيب النشر ومدة التسجيل. لا تعدّ مسافة الاستماع في الكتالوج مدى كشف عاما؛ إذ تعتمد النتيجة على شدة المصدر والانتشار وضوضاء الخلفية وعرض النطاق ومعيار الكشف.
اقرأ حساسية الاستقبال مع شروطها المرجعية
حساسية الاستقبال بالجهد هي نسبة جهد الخرج إلى ضغط الصوت الساقط. ويمكن التعبير عنها بوحدة V/Pa أو بمستوى لوغاريتمي، غالبا dB re 1 V/µPa. والقيمة السالبة طبيعية مع هذا المرجع؛ فلا تعني ضغطا سالبا أو أداء ضعيفا. وعند تساوي المرجع والشروط، تعني القيمة الأقل سلبية جهدا أكبر لكل وحدة ضغط، لكنها لا تضمن ضوضاء نظام أقل أو تسجيلا أفضل.
تحتاج المقارنة أيضا إلى تحديد التردد واتجاه السقوط وتعريف المجال الصوتي والحمل الكهربائي والكابل وما إذا كانت الحساسية تشمل مضخما تمهيديا. فحساسية العنصر في الدائرة المفتوحة لا تكافئ حساسية مجموعة موصولة بحمل ومضخمة. كما تمثل معايرة الضغط والمعايرة في المجال الحر شروطا مختلفة. وتفصل خدمات معايرة الهيدروفونات في المختبر الفيزيائي الوطني البريطاني بين حساسية الاستقبال والاستجابة الاتجاهية والممانعة الكهربائية؛ ولا يثبت قياس واحد هذه الخصائص جميعا.
مثال حسابي، وليس مواصفة للمنتج
لنفترض أن هيدروفونا افتراضيا له حساسية جهد تبلغ -180 dB re 1 V/µPa عند التردد محل التقييم. تعادل هذه القيمة 10-9 V/µPa، أي 1 mV/Pa. لذلك يولد ضغط جيبي مقداره 1 Pa RMS جهدا قدره 1 mV RMS ضمن الشروط المحددة. ومع كسب جهد لاحق يساوي 10، يصل إلى مدخل الاقتناء 10 mV RMS، بافتراض سلسلة خطية من دون فقد إضافي بسبب التحميل.
ويقابل الضغط نفسه، 1 Pa RMS، مستوى 120 dB re 1 µPa. فهذا المستوى والقيمة السالبة للحساسية يستخدمان مرجعين مختلفين ويصفان كميتين مختلفتين. وهذه الأرقام التوضيحية ليست مواصفات للهيدروفون BBUA-H7K. وعند تحويل جهد مسجل إلى ضغط فعلي، استخدم استجابة المعايرة المعتمدة على التردد وكسب السلسلة كاملة.
اختر نطاقا مفيدا واتجاها معروفا للاستقبال
التردد المركزي والرنين ونطاق الاستقبال المفيد مفاهيم تجيب عن أسئلة مختلفة. ففي تحليل الضوضاء، حدد تغير الاستجابة المقبول داخل النطاق المطلوب. وقد تساعد قمة ضيقة على كشف نغمة معينة، لكنها تشوه طيفا واسعا إذا عوملت كاستجابة مستوية. كما تغير المرشحات وتحميل الكابل والغلاف والواجهة الأمامية الاستجابة الفعلية.
يقدم الهيدروفون ومستقبل الضوضاء تحت الماء BBUA-H7K مثالا على المكون: مواصفة التردد المركزي القياسية هي 7 kHz ±1 kHz، والسعة 8,000 pF ±20% مقاسة عند 1 kHz. ولا تحدد سماحية التردد المركزي عرض نطاق الاستقبال أو استواءه. والسعة معلومة كهربائية مفيدة، لكنها ليست بديلا لمنحنى الحساسية أو بيانات ممانعة المصدر الكاملة.
وتحتاج الاتجاهية أيضا إلى تردد ووضعية مرجعية. فلا تفترض أن الهيدروفون الصغير يستقبل بالتساوي من جميع الاتجاهات، خاصة بعد تثبيته قرب إطار أو جدار أو هيكل سفينة. ومع مصدر ثابت، وثّق الاتجاه وقيّم الزوايا المهمة. وفي المجالات المتغيرة، افحص كيف يؤثر التثبيت والاستجابة الاتجاهية في المقارنة بين عمليات النشر المختلفة.
وائم الواجهة الأمامية مع بنية الخرج الفعلية
حدد أولا ما إذا كان الخرج سلبيا عالي الممانعة أو مجهزا بالفعل بمرحلة عازلة. فالمصدر السعوي السلبي، والمجموعة المغذاة ذات خرج الجهد، وترتيب مضخم الشحنة تحتاج إلى واجهات مختلفة. لا تستنتج التغذية أو وظيفة أطراف الموصل أو بنية المضخم من اسم النموذج. ويشرح دليل مواءمة دائرة المحول فوق الصوتي مبادئ التحميل العامة؛ أما في الهيدروفون فالأولوية للحفاظ على دالة نقل الاستقبال، لا لمواءمة دارة قيادة الإرسال.

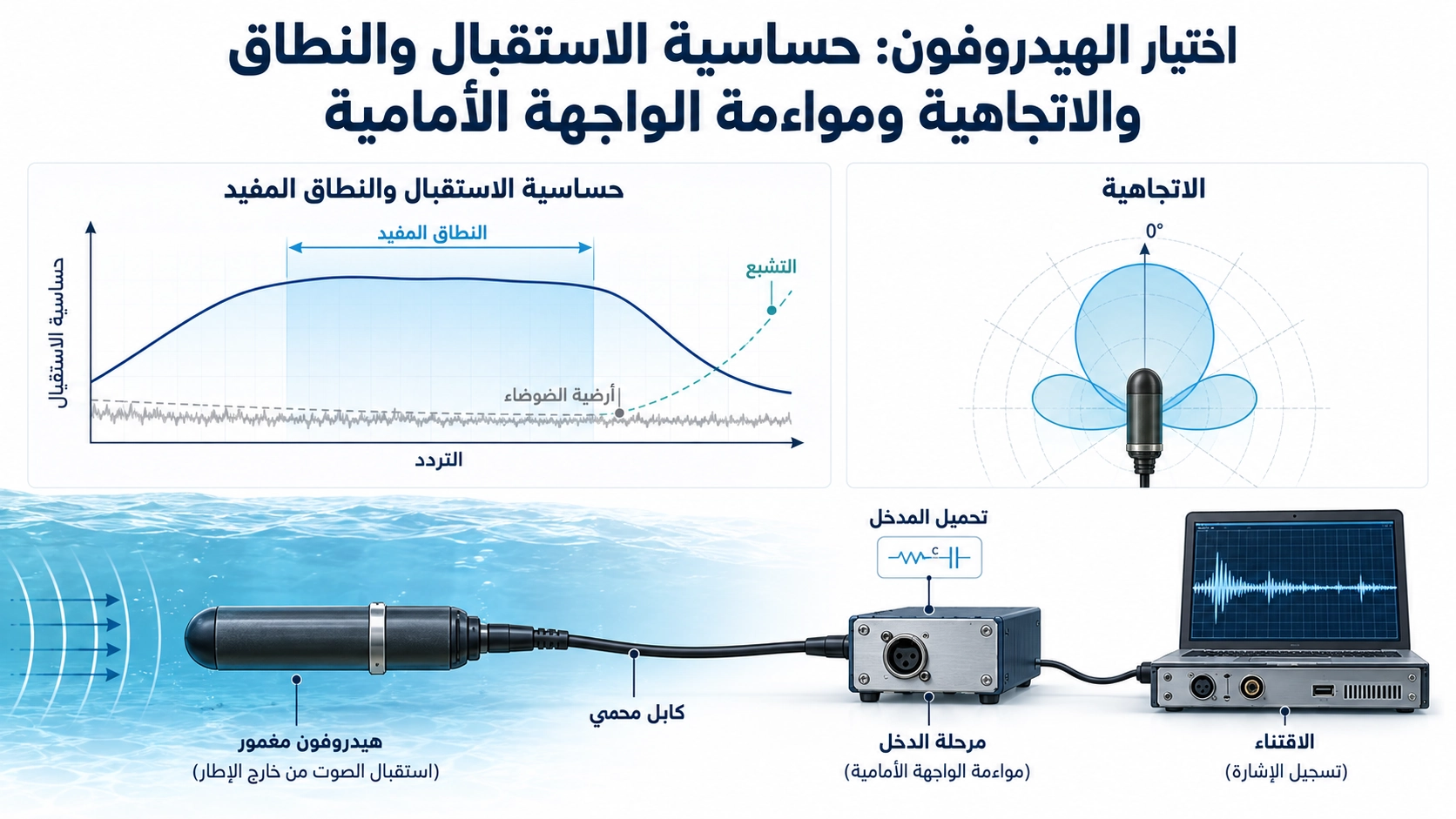

| جزء سلسلة الاستقبال | ما يجب تحديده | نتيجة إهماله المحتملة |
|---|---|---|
| الهيدروفون والكابل والمدخل | نوع الخرج والممانعة مع التردد وسعة الكابل والحمل المطلوب. | تغير الحساسية أو فقد استجابة الترددات المنخفضة. |
| المضخم التمهيدي | ضوضاء جهد وتيار المدخل والكسب والنطاق وحد تجاوز المدى. | حجب الإشارات الضعيفة أو قص الأحداث القوية. |
| التدريع والتركيب | ترتيب التأريض وحركة الكابل وتخفيف الشد والبعد عن معدات القدرة. | اعتبار التداخل الكهربائي أو الآثار الميكانيكية صوتا حقيقيا. |
| الاقتناء والترشيح | مدى المدخل والمرشح التناظري المضاد للتراكب الطيفي ومعدل أخذ العينات. | قص الإشارة أو فقد الدقة أو ظهور طاقة خارج النطاق في التسجيل. |
| التحويل إلى ضغط | الاستجابة الترددية والكسب ومرجع المعايرة ووحدات المعالجة. | مستويات ضغط غير صحيحة رغم معقولية شكل الموجة. |
عند قراءة مصدر سعوي سلبي بمدخل جهد، قد تغير سعة الكابل والمدخل الإضافية حساسية الجهد الفعلية. كما تؤثر مقاومة المدخل والسعة المكافئة للمصدر في تردد القطع المنخفض. لذلك لا تكون إطالة الكابل محايدة كهربائيا بالضرورة. وقد يكون مضخم الشحنة خيارا آخر بحسب الجهاز والتطبيق، لكن حساسية الجهد وحساسية الشحنة ليستا قابلتين للاستبدال مباشرة.
قيّم الضوضاء في النطاق المطلوب، ولا تقارن أرقاما منفصلة بوحدات أو عروض نطاق مختلفة. تسهم ضوضاء جهد المضخم وضوضاء تياره عند تفاعلها مع ممانعة المصدر، وكذلك المسجل، في النتيجة. والتسجيل في ماء هادئ يضم أيضا صوت البيئة والجريان وآثار التثبيت والتداخل؛ فلا يقيس تلقائيا الضوضاء الذاتية للهيدروفون. ولا يحسن رفع الكسب نسبة الإشارة إلى الضوضاء الموجودة أصلا عند مدخل المضخم، وإن كان الكسب المناسب يقلل المساهمة النسبية للمسجل.
اترك هامشا للأحداث العالية مع الحفاظ على الإشارات الضعيفة. وتحقق من تجاوز المدى في المضخم التمهيدي والمحول الرقمي معا. إن أخذ العينات بمعدل أعلى من ضعفي أعلى تردد محتفظ به شرط نظري أدنى فقط؛ إذ يجب أيضا مراعاة المرشح التناظري المضاد للتراكب ونطاق انتقاله. واحفظ إعدادات الكسب والترشيح مع كل تسجيل.
استفد من الأعراض للفصل بين الأسباب الصوتية والكهربائية
تختفي الترددات المنخفضة بعد تغيير الكابل أو المدخل.قارن التحميل والاقتران والترشيح قبل الاستنتاج أن المصدر أصبح أهدأ. وكرر المقارنة بالتهيئة الأصلية.يتبع خط طيفي ضيق تشغيل معدات كهربائية قريبة.افحص التأريض والتدريع والتقاط التداخل، وتحقق أيضا مما إذا كانت المعدات تصدر صوتا حقيقيا تحت الماء. فتطابق التردد وحده لا يفصل بين الاحتمالين.تبدو الأحداث القوية مسطحة بينما تبقى الفترات الهادئة طبيعية.افحص تجاوز المدى عبر السلسلة كاملة. ولا يعيد خفض مستوى التشغيل الرقمي موجة قصت قبل التحويل أو أثناءه.
اطلب أدلة تتبع سلسلة التسجيل كاملة
استخدم الدليل العام لاختبار المحولات أساسا للفحوص الكهربائية والصوتية المضبوطة. وأضف استجابة حساسية بكابل وحمل محددين، وشروط الاتجاه، وطريقة تقييم الضوضاء، وسجلات الكسب والترشيح. تحتاج المقارنة الصوتية إلى هندسة وانعكاسات وظروف ماء مضبوطة، ومع المستويات المطلقة تحتاج أيضا إلى مرجع مناسب وعدم يقين موثق. يختبر حقن الإشارة الكهربائية الإلكترونيات اللاحقة، لكنه لا يستبدل المعايرة الصوتية للهيدروفون.
للمناقشة مع Deep Minds Ultrasonic، جهز نطاق الصوت وهدف القياس النسبي أو المطلق ومستويات الإشارة المتوقعة واتجاه التثبيت والبيئة وترتيب الكابلات وخصائص مدخل الاقتناء. وقيّم BBUA-H7K كمكون استقبال ضمن هذه السلسلة. ينتهي الاختيار القابل للتبرير بدالة نقل معروفة وطريقة تحقق، لا بتردد مركزي فقط أو تسجيل يبدو جذابا.
