Una cifra de sensibilidad no define toda la capacidad de escucha

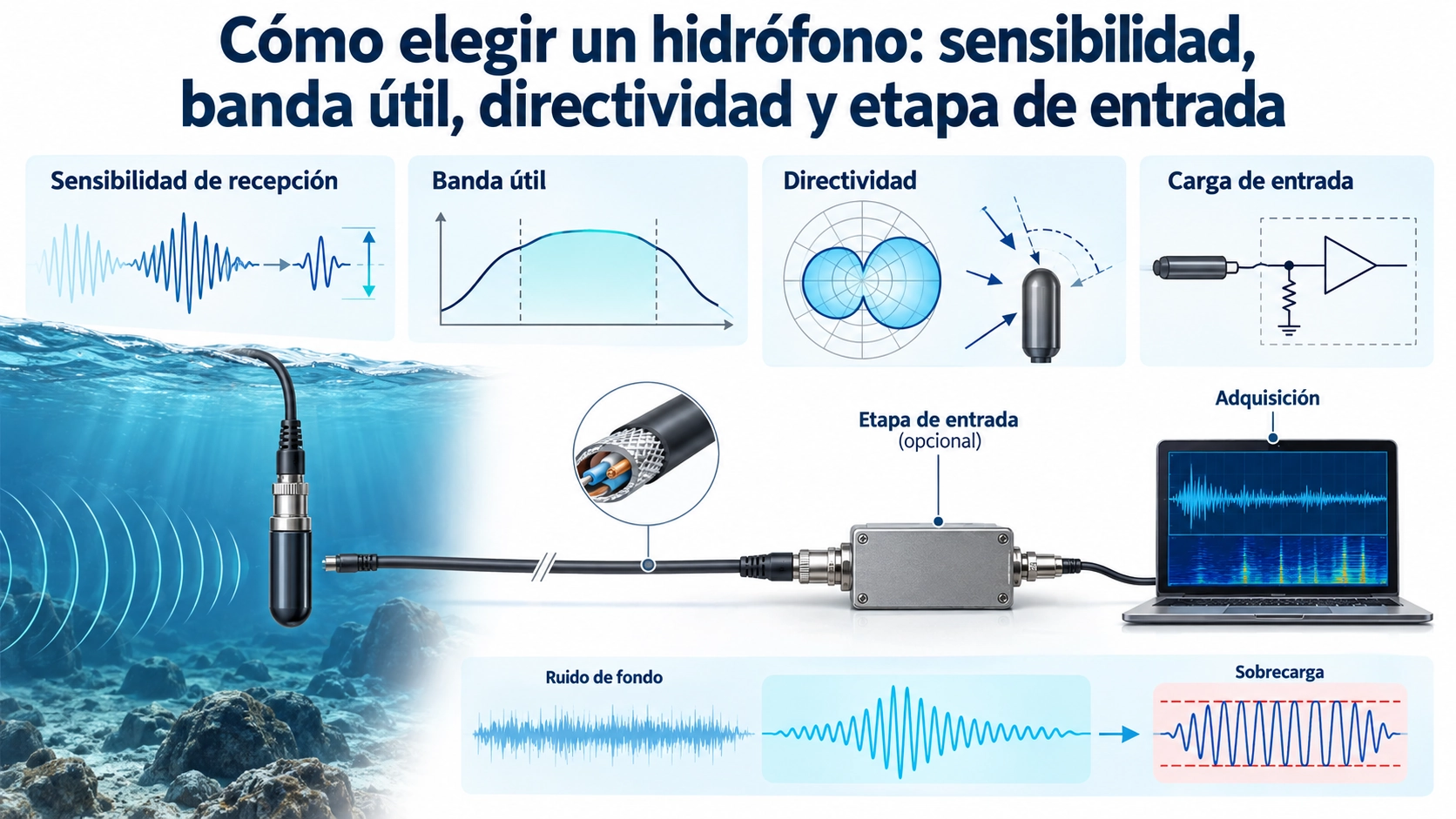

Un hidrófono convierte la presión acústica subacuática en una señal eléctrica. Para grabar sonidos, estudiar ruido de maquinaria o vigilar el entorno, el elemento receptor es solo una parte de la cadena de medida. Un elemento sensible conectado a una entrada inadecuada puede perder respuesta a bajas frecuencias, captar interferencias o saturar el registrador. Incluso una forma de onda aparentemente limpia puede tener una escala de presión incorrecta.
Antes de comparar modelos, definir si se busca detectar eventos, comparar espectros relativos o medir niveles absolutos de presión acústica. Son objetivos que exigen evidencias diferentes. Especificar banda de interés, señal mínima útil, evento máximo esperado, disposición del despliegue y duración de registro. Una distancia de escucha de catálogo no es un alcance universal: influyen la intensidad de la fuente, la propagación, el ruido de fondo, el ancho de banda y el criterio de detección.
Interpretar la sensibilidad junto con sus condiciones de referencia
La sensibilidad de recepción en tensión relaciona la tensión de salida con la presión acústica incidente. Se expresa en V/Pa o mediante un nivel logarítmico, habitualmente dB ref. 1 V/µPa. Un valor negativo es normal con esa referencia; no significa presión negativa ni mal rendimiento. Con la misma referencia y condiciones, un valor menos negativo representa más tensión por unidad de presión, pero no necesariamente menos ruido del sistema ni una grabación mejor.
La comparación debe indicar frecuencia, dirección de incidencia, convención de campo acústico, carga eléctrica, cable e inclusión o no de un preamplificador. La sensibilidad en circuito abierto del elemento no equivale a la de un conjunto cargado y amplificado. La calibración de presión y la de campo libre también corresponden a condiciones distintas. Los servicios de calibración de hidrófonos del National Physical Laboratory distinguen sensibilidad de recepción, respuesta direccional e impedancia eléctrica; medir una no caracteriza las otras.
Un ejemplo de cálculo, no una especificación del producto
Supongamos una sensibilidad hipotética de -180 dB ref. 1 V/µPa a la frecuencia evaluada. Equivale a 10-9 V/µPa, es decir, 1 mV/Pa. Una presión sinusoidal de 1 Pa RMS produciría 1 mV RMS en esas condiciones. Con una ganancia de tensión posterior de 10, la entrada de adquisición recibiría 10 mV RMS, suponiendo una cadena lineal sin pérdidas adicionales por carga.
Esa misma presión de 1 Pa RMS corresponde a 120 dB ref. 1 µPa. El nivel de presión y el nivel negativo de sensibilidad describen magnitudes y referencias diferentes. Estas cifras ilustrativas no son especificaciones del BBUA-H7K. Para convertir tensión registrada en presión, utilizar la respuesta calibrada a la frecuencia correspondiente y la ganancia de la cadena completa.
Elegir una banda útil y una dirección de recepción conocida
Frecuencia central, resonancia y banda útil de recepción responden a preguntas diferentes. En análisis de ruido, definir qué variación de respuesta resulta admisible en la banda de estudio. Un pico estrecho puede ayudar a detectar un tono, pero distorsionar un espectro amplio si se trata como una respuesta plana. Filtros, carga del cable, carcasa y etapa de entrada también modifican la respuesta efectiva.
El hidrófono y receptor de ruido subacuático BBUA-H7K ofrece un ejemplo concreto: su especificación estándar de frecuencia central es de 7 kHz ±1 kHz y su capacitancia es de 8.000 pF ±20 %, medida a 1 kHz. La tolerancia de frecuencia central no define el ancho de banda ni la planitud en recepción. La capacitancia es un dato eléctrico útil, pero no sustituye la curva de sensibilidad ni los datos completos de impedancia de fuente.
La directividad también necesita una frecuencia y una orientación de referencia. Un hidrófono compacto no tiene por qué recibir igual desde todas las direcciones, especialmente cerca de un bastidor, una pared o una estructura de un buque. Para una fuente fija, documentar la orientación y evaluar los ángulos pertinentes. Con campos variables, estudiar cómo el montaje y la respuesta direccional afectan a la comparación entre despliegues.
Adaptar la etapa de entrada a la arquitectura real de salida
Primero hay que establecer si existe una salida pasiva de alta impedancia o una salida ya desacoplada mediante un búfer. Una fuente capacitiva pasiva, un conjunto alimentado con salida en tensión y un amplificador de carga necesitan interfaces distintas. No deducir alimentación, función de los contactos o topología a partir del nombre del modelo. La guía de adaptación del circuito del transductor explica los principios de carga; en hidrófonos, la prioridad es conservar la función de transferencia receptora, no adaptar una etapa transmisora.
| Parte de la cadena | Qué establecer | Consecuencia de omitirlo |
|---|---|---|
| Hidrófono, cable y entrada | Tipo de salida, impedancia frente a frecuencia, capacitancia del cable y carga prevista. | Cambio de sensibilidad o pérdida de respuesta a bajas frecuencias. |
| Preamplificador | Ruido de tensión y corriente de entrada, ganancia, banda y límite de sobrecarga. | Señales débiles ocultas o eventos fuertes recortados. |
| Blindaje e instalación | Conexión de masas, movimiento del cable, alivio de tracción y separación de equipos de potencia. | Interferencias eléctricas o mecánicas confundidas con sonido. |
| Adquisición y filtrado | Rango de entrada, filtro analógico antialias y frecuencia de muestreo. | Recorte, pérdida de resolución o energía fuera de banda plegada en el registro. |
| Conversión a presión | Respuesta frecuencial, ganancias, referencia de calibración y unidades del procesamiento. | Niveles de presión erróneos con ondas aparentemente plausibles. |
En una fuente capacitiva pasiva leída en tensión, la capacitancia añadida por cable y entrada puede cambiar la sensibilidad efectiva. La resistencia de entrada y la capacitancia equivalente de la fuente también influyen en el corte de baja frecuencia. Alargar el cable no es, por tanto, una modificación necesariamente neutra. Un amplificador de carga es otra posibilidad, según dispositivo y aplicación; sensibilidad de tensión y sensibilidad de carga no son intercambiables.
Evaluar el ruido en la banda requerida, sin comparar cifras aisladas con unidades o anchos de banda diferentes. Contribuyen el ruido de tensión, el de corriente al interactuar con la impedancia de fuente y el registrador. Una grabación en agua tranquila aún incluye sonido ambiental, flujo, efectos del montaje e interferencias: no es automáticamente una medida del ruido propio del hidrófono. Más ganancia no mejora la relación señal/ruido ya presente a la entrada del preamplificador, aunque una ganancia adecuada puede reducir la contribución relativa del registrador.
Reservar margen para eventos intensos sin perder las señales débiles. Comprobar la sobrecarga tanto del preamplificador como del convertidor. Muestrear por encima del doble de la frecuencia máxima conservada es solo un mínimo teórico; también hay que considerar el filtro analógico antialias y su banda de transición. Guardar ganancias y ajustes de filtro con cada registro.
Separar problemas acústicos y eléctricos a partir de los síntomas
Desaparecen bajas frecuencias al cambiar el cable o la entrada.Comparar carga, acoplamiento y filtrado antes de concluir que la fuente se ha vuelto más silenciosa. Repetir con la configuración original.Una línea espectral estrecha sigue el funcionamiento de un equipo eléctrico próximo.Investigar masas, blindaje e interferencias, pero comprobar también si el equipo produce realmente sonido subacuático. La coincidencia de frecuencia no basta para distinguirlo.Los eventos fuertes aparecen aplanados y los periodos tranquilos parecen normales.Buscar sobrecarga en toda la cadena. Bajar el volumen digital no recupera una onda recortada antes o durante la conversión.
Pedir evidencias de toda la cadena de registro
La guía general de pruebas de transductores sirve de base para las comprobaciones eléctricas y acústicas. Añadir una respuesta de sensibilidad con carga y cable definidos, condiciones direccionales, método de evaluación del ruido y ajustes de ganancia y filtrado. La comparación acústica necesita geometría, reflexiones y agua controladas; si importan los niveles absolutos, también una referencia adecuada y una incertidumbre documentada. La inyección eléctrica verifica la electrónica posterior, pero no sustituye la calibración acústica del hidrófono.
Para hablar con Deep Minds Ultrasonic, preparar la banda de frecuencias de interés, el objetivo relativo o absoluto, los niveles esperados, la orientación, el entorno, el cableado y los datos de la entrada de adquisición. Evaluar el BBUA-H7K como un receptor dentro de esa cadena. Una selección defendible termina con una función de transferencia conocida y un método de validación, no solo con una frecuencia central o una forma de onda de buen aspecto.
