Um valor de sensibilidade não define toda a capacidade de escuta
Um hidrofone transforma a pressão sonora subaquática em um sinal elétrico. Na gravação de sons, no estudo de ruído de máquinas ou no monitoramento ambiental, o elemento receptor é apenas uma parte da cadeia de medição. Mesmo um elemento sensível pode perder resposta em baixas frequências, captar interferências ou saturar o gravador quando ligado a uma entrada inadequada. Uma forma de onda aparentemente limpa ainda pode ter uma escala de pressão incorreta.
Antes de comparar modelos, defina se o objetivo é detectar eventos, comparar espectros relativos ou medir níveis absolutos de pressão sonora. Cada tarefa exige evidências diferentes. Especifique a faixa de interesse, o menor sinal útil, o evento mais intenso esperado, a forma de instalação e a duração da gravação. Uma distância de escuta de catálogo não representa alcance universal: intensidade da fonte, propagação, ruído de fundo, largura de banda e critério de detecção influenciam o resultado.

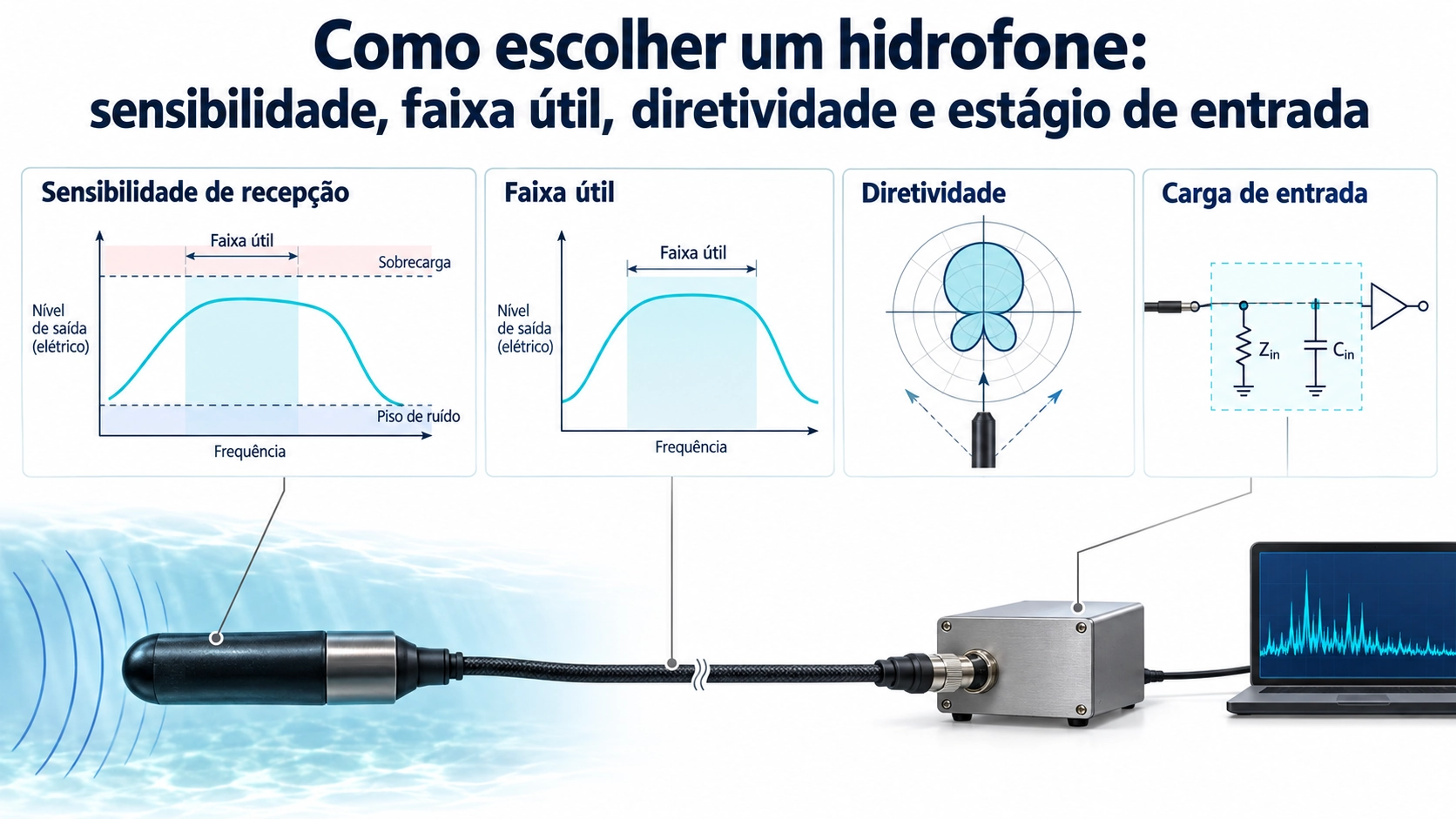

Leia a sensibilidade junto com suas condições de referência
A sensibilidade de recepção em tensão é a razão entre a tensão de saída e a pressão sonora incidente. Pode ser expressa em V/Pa ou em escala logarítmica, normalmente dB ref. 1 V/µPa. Um valor negativo é normal nessa referência; não significa pressão negativa nem desempenho ruim. Com referência e condições iguais, um valor menos negativo representa mais tensão por unidade de pressão, mas não necessariamente menos ruído no sistema ou uma gravação melhor.
Uma comparação válida também informa frequência, direção de incidência, convenção de campo acústico, carga elétrica, cabo e inclusão ou não de pré-amplificador. A sensibilidade em circuito aberto do elemento não equivale à de um conjunto conectado a uma carga e amplificado. Calibração de pressão e calibração em campo livre também correspondem a condições distintas. Os serviços de calibração de hidrofones do National Physical Laboratory distinguem sensibilidade de recepção, resposta direcional e impedância elétrica. Medir uma dessas características não estabelece as outras.
Um exemplo de cálculo, não uma especificação do produto
Considere um hidrofone hipotético com sensibilidade de -180 dB ref. 1 V/µPa na frequência avaliada. Isso equivale a 10-9 V/µPa, ou 1 mV/Pa. Uma pressão senoidal de 1 Pa RMS produziria, portanto, 1 mV RMS nessas condições. Com ganho de tensão posterior igual a 10, a entrada de aquisição receberia 10 mV RMS, supondo uma cadeia linear e sem perda adicional por carregamento.
A mesma pressão de 1 Pa RMS corresponde a 120 dB ref. 1 µPa. Esse nível de pressão e o valor negativo da sensibilidade descrevem grandezas diferentes, com referências diferentes. Os números do exemplo não são especificações do BBUA-H7K. Para converter a tensão gravada em pressão, use a resposta calibrada na frequência correspondente e o ganho de toda a cadeia.
Escolha uma faixa útil e uma direção de recepção conhecida
Frequência central, ressonância e faixa útil de recepção respondem a perguntas diferentes. Na análise de ruído, defina a variação de resposta aceitável na faixa estudada. Um pico estreito pode ajudar a detectar um tom específico, mas distorcer um espectro amplo se for tratado como resposta plana. Filtros, carregamento do cabo, carcaça e estágio de entrada também alteram a resposta efetiva.
O hidrofone e receptor de ruído subaquático BBUA-H7K oferece um exemplo de componente: sua especificação padrão de frequência central é 7 kHz ±1 kHz, com capacitância de 8.000 pF ±20%, medida a 1 kHz. A tolerância da frequência central não define a largura de banda de recepção nem a uniformidade da resposta. A capacitância é um dado elétrico útil, mas não substitui uma curva de sensibilidade ou os dados completos de impedância da fonte.
A diretividade também exige uma frequência e uma orientação de referência. Um hidrofone compacto não recebe necessariamente da mesma forma em todas as direções, sobretudo depois de instalado perto de uma estrutura, parede ou casco de embarcação. Para uma fonte fixa, documente a orientação e avalie os ângulos relevantes. Em campos variáveis, examine como a montagem e a resposta direcional afetam a comparação entre diferentes instalações.
Adeque o estágio de entrada à arquitetura real da saída
Primeiro, estabeleça se o dispositivo apresenta uma saída passiva de alta impedância ou uma saída já equipada com buffer. Uma fonte capacitiva passiva, um conjunto alimentado com saída em tensão e um amplificador de carga precisam de interfaces diferentes. Não deduza alimentação, função dos contatos ou topologia pelo nome do modelo. O guia de adequação do circuito do transdutor explica os efeitos gerais de carga. No hidrofone, a prioridade é preservar a função de transferência de recepção, não adequar um circuito transmissor.
| Parte da cadeia | O que estabelecer | Consequência se for ignorado |
|---|---|---|
| Hidrofone, cabo e entrada | Tipo de saída, impedância em função da frequência, capacitância do cabo e carga prevista. | Mudança de sensibilidade ou perda de resposta em baixas frequências. |
| Pré-amplificador | Ruído de tensão e de corrente na entrada, ganho, banda e limite de sobrecarga. | Sinais fracos encobertos ou eventos fortes com recorte. |
| Blindagem e instalação | Aterramento, movimento do cabo, alívio de tração e distância de equipamentos de potência. | Interferências elétricas ou mecânicas confundidas com som. |
| Aquisição e filtragem | Faixa de entrada, filtro analógico antialiasing e taxa de amostragem. | Recorte, perda de resolução ou energia fora da banda aparecendo na gravação. |
| Conversão para pressão | Resposta em frequência, ganhos, referência de calibração e unidades de processamento. | Níveis de pressão errados, apesar de formas de onda plausíveis. |
Em uma fonte capacitiva passiva lida por uma entrada de tensão, a capacitância adicional do cabo e da entrada pode alterar a sensibilidade efetiva. A resistência de entrada e a capacitância equivalente da fonte também influenciam o corte em baixas frequências. Assim, aumentar o cabo não é necessariamente uma extensão eletricamente neutra. Um amplificador de carga é outra opção, conforme o dispositivo e a aplicação; sensibilidade de tensão e sensibilidade de carga não são intercambiáveis.
Avalie o ruído na faixa necessária, sem comparar números isolados com unidades ou bandas diferentes. Contribuem o ruído de tensão, o ruído de corrente em interação com a impedância da fonte e o próprio gravador. Uma gravação em água calma ainda contém som ambiente, escoamento, efeitos da montagem e interferências; não é automaticamente uma medição do ruído próprio do hidrofone. Mais ganho não melhora a relação sinal-ruído já presente na entrada do amplificador, embora um ganho adequado possa reduzir a contribuição relativa do gravador.
Reserve margem para eventos intensos sem perder os sinais fracos. Verifique a sobrecarga tanto no pré-amplificador quanto no conversor. Amostrar acima do dobro da maior frequência mantida é apenas um mínimo teórico; também é preciso considerar o filtro analógico antialiasing e sua faixa de transição. Guarde os ajustes de ganho e filtragem com cada gravação.
Use os sintomas para separar problemas acústicos e elétricos
As baixas frequências desaparecem após trocar o cabo ou a entrada.Compare carregamento, acoplamento e filtragem antes de concluir que a fonte ficou mais silenciosa. Repita a comparação na configuração original.Uma linha espectral estreita acompanha o funcionamento de um equipamento elétrico próximo.Investigue aterramento, blindagem e interferência, mas verifique também se o equipamento realmente produz som subaquático. A coincidência de frequência não distingue as duas situações.Os eventos fortes ficam achatados, mas os períodos tranquilos parecem normais.Procure sobrecarga em toda a cadeia. Reduzir o volume digital não recupera uma onda recortada antes ou durante a conversão.
Peça evidências que acompanhem toda a cadeia de gravação
O guia geral de testes de transdutores serve de base para verificações elétricas e acústicas controladas. Para o hidrofone, acrescente resposta de sensibilidade com cabo e carga definidos, condições direcionais, método de avaliação de ruído e registros de ganho e filtragem. Uma comparação acústica exige geometria, reflexões e condições da água controladas; para níveis absolutos, também uma referência adequada e uma incerteza documentada. A injeção elétrica verifica a eletrônica posterior, mas não substitui a calibração acústica do hidrofone.
Para conversar com a Deep Minds Ultrasonic, leve a faixa de frequências de interesse, o objetivo relativo ou absoluto, os níveis esperados, a orientação, o ambiente, o cabeamento e as características da entrada de aquisição. Avalie o BBUA-H7K como componente receptor dessa cadeia. Uma escolha tecnicamente defensável termina com uma função de transferência conhecida e um método de validação, não apenas com uma frequência central ou uma forma de onda com boa aparência.
