Niederfrequenzempfang für Unterwasser-Geräuschanwendungen

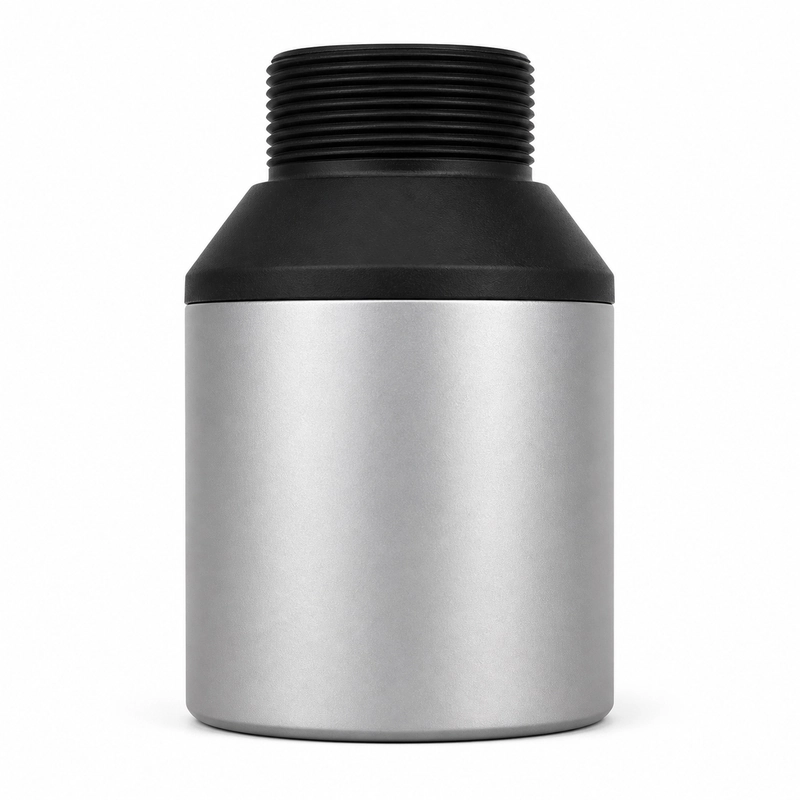

Der BBUA-H7K ist ein Hydrophon und Unterwasser-Geräuschempfänger mit einer Standard-Mittenfrequenz von 7 kHz ±1 kHz. Diese Ausführung hat eine Referenzreichweite von 300 m.
Elektrische Daten und Einsatzbedingungen
Die minimale Impedanz beträgt 18.000 Ω ±20 %, die Kapazität 8.000 pF ±20 % bei 1 kHz. Die Spitzenspannung muss unter 600 Vpp bleiben. Der Wandler ist für -40 bis +80 °C, eine Druckgrenze von ≤10 kgf oder 1 MPa und Schutzart IP68 spezifiziert.
Technische Daten
| Modell | BBUA-H7K |
|---|---|
| Standard-Mittenfrequenz | 7 kHz ±1 kHz |
| Empfohlene Reichweite | 300 m |
| Minimale Impedanz | 18.000 Ω ±20 % |
| Kapazität | 8.000 pF ±20 % bei 1 kHz |
| Spitzenspannungsgrenze | <600 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Druckgrenze | ≤10 kgf oder 1 MPa |
| Gehäusewerkstoffe | Aluminium und POM |
| Schutzart | IP68 |
| Gewicht | 300 g ±5 % mit 1-m-Kabel |
Verfügbare Frequenztoleranz
| Mittenfrequenz-Ausführung | Empfohlene Reichweite |
|---|---|
| 7 kHz ±1 kHz | 300 m |
| 7 kHz ±2 kHz | 300 m |
Anwendungen
- Überwachung von Unterwassergeräuschen
- Hydroakustisches Abhören
- Geräuschprüfung an Schiffen und Maschinen
- Unterwasserakustische Versuche
