BBUA-DH 井下钻井超声波换能器

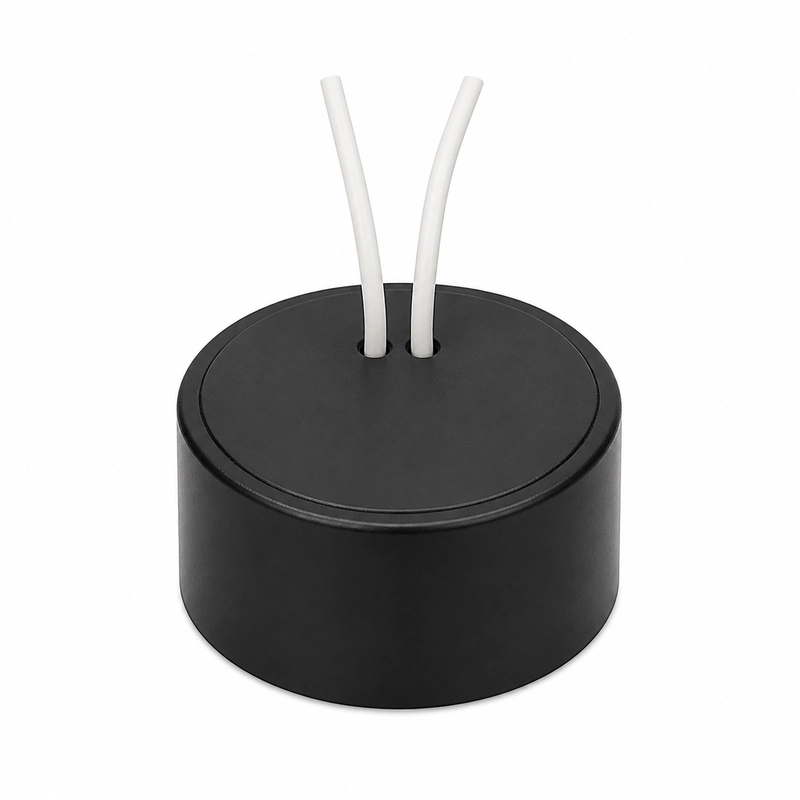

带黑色圆柱整体探头和两根白色引线的 BBUA-DH 井下钻井超声波换能器

面向井壁与钻井设备的超声检测

BBUA-DH 系列提供 64 kHz 和 90 kHz 配置,用于井下钻井测量、井壁探测、地下声学检测和钻井设备集成。两种频率具有不同的波束角和电气参数。

频率与工作配置

中心频率 半功率角 最小阻抗 1 kHz 电容量 工作峰值电压 工作温度 工作压力 防护等级
64 kHz ±5% 22° ±10% 1,100 Ω ±20% 1,200 pF ±20% <2,250 Vpp -40~+80℃ ≤1 MPa IP68
90 kHz ±5% 17.1° ±10% 180 Ω ±20% 4,600 pF ±20% <2,250 Vpp -40~+80℃ ≤1 MPa IP68

已确认带宽

频率档位 带宽
90 kHz -3 dB 时为 ±20%

应用与选型

  • 井下钻井测量
  • 井壁探测
  • 地下声学检测
  • 钻井设备集成

选型时应将频率、波束角、带宽、电气匹配、井径、探测距离、工作温度和压力作为同一组配置,与目标结构和钻井系统整体匹配。
