Ultraschallerfassung für Bohrlochwände und Bohranlagen

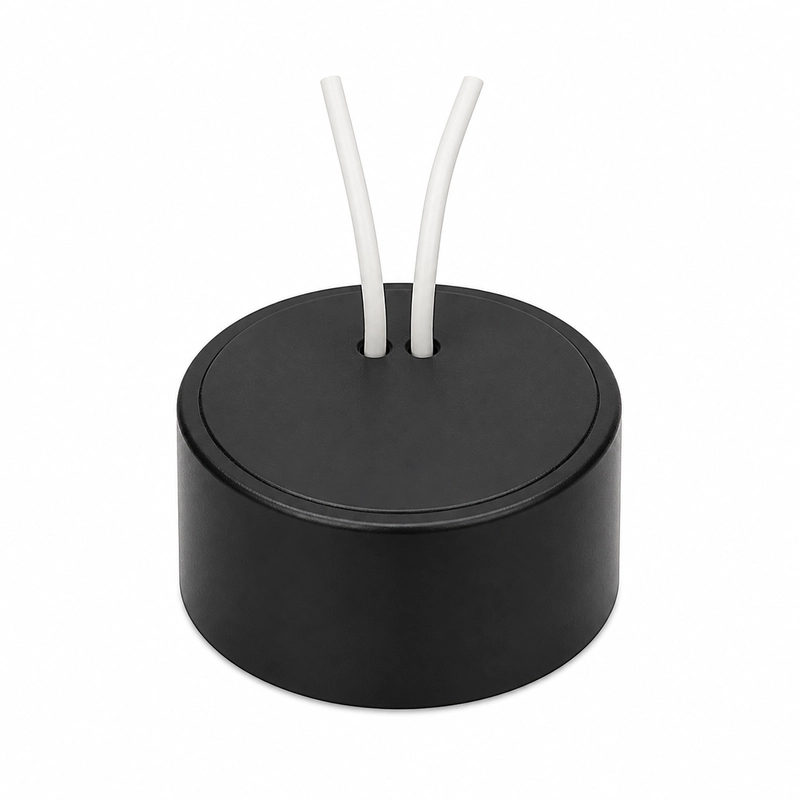

Die BBUA-DH Serie bietet Ausführungen mit 64 kHz und 90 kHz für Messungen bei Tiefbohrungen, die Inspektion von Bohrlochwänden, die unterirdische akustische Erfassung und die Integration in Bohranlagen. Die beiden Frequenzen besitzen unterschiedliche Strahlwinkel und elektrische Kennwerte.
Frequenz- und Betriebsausführungen
| Mittenfrequenz | Halbwertswinkel | Minimale Impedanz | Kapazität bei 1 kHz | Spitzenspannung | Betriebstemperatur | Druckfestigkeit | Schutzart |
|---|---|---|---|---|---|---|---|
| 64 kHz ±5 % | 22° ±10 % | 1.100 Ω ±20 % | 1.200 pF ±20 % | <2.250 Vpp | -40 bis +80 °C | ≤1 MPa | IP68 |
| 90 kHz ±5 % | 17,1° ±10 % | 180 Ω ±20 % | 4.600 pF ±20 % | <2.250 Vpp | -40 bis +80 °C | ≤1 MPa | IP68 |
Bestätigte Bandbreite
| Frequenz | Bandbreite |
|---|---|
| 90 kHz | ±20 % bei -3 dB |
Anwendungen und Auswahl
- Messungen während Tiefbohrungen
- Inspektion von Bohrlochwänden
- Unterirdische akustische Erfassung
- Integration in Bohranlagen
Frequenz, Strahlwinkel, Bandbreite, elektrische Anpassung, Bohrlochdurchmesser, Erfassungsabstand, Temperatur und Druck sind als zusammengehörige Ausführung passend zur Zielstruktur und zum Bohrsystem auszuwählen.
