Detecção ultrassônica para poços e equipamentos de perfuração

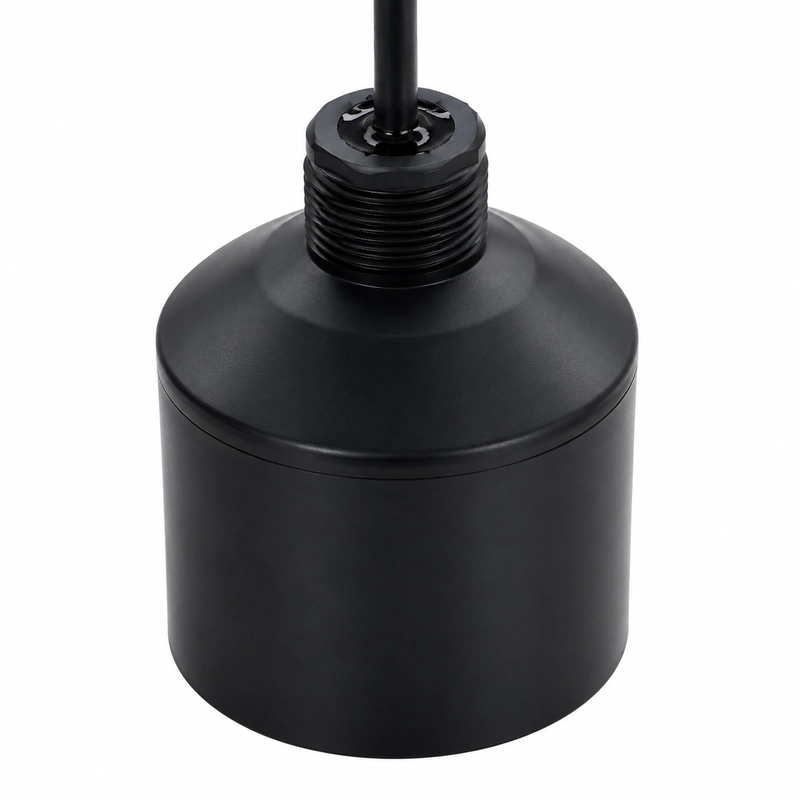

A série BBUA-DH oferece configurações de 64 kHz e 90 kHz para medição durante a perfuração em fundo de poço, inspeção de paredes de poços, detecção acústica em subsuperfície e integração em equipamentos de perfuração. As duas frequências têm diferentes ângulos de feixe e características elétricas.
Configurações de frequência e operação
| Frequência central | Ângulo de feixe de meia potência | Impedância mínima | Capacitância a 1 kHz | Tensão de pico de operação | Temperatura de operação | Classificação de pressão | Grau de proteção |
|---|---|---|---|---|---|---|---|
| 64 kHz ±5% | 22° ±10% | 1.100 Ω ±20% | 1.200 pF ±20% | <2.250 Vpp | -40 a +80°C | ≤1 MPa | IP68 |
| 90 kHz ±5% | 17,1° ±10% | 180 Ω ±20% | 4.600 pF ±20% | <2.250 Vpp | -40 a +80°C | ≤1 MPa | IP68 |
Largura de banda confirmada
| Frequência | Largura de banda |
|---|---|
| 90 kHz | ±20% a -3 dB |
Aplicações e seleção
- Medição durante a perfuração em fundo de poço
- Inspeção de paredes de poços
- Detecção acústica em subsuperfície
- Integração em equipamentos de perfuração
A frequência, o ângulo de feixe, a largura de banda, o casamento elétrico, o diâmetro do poço, a distância de detecção, a temperatura de operação e a pressão devem ser selecionados como uma configuração compatível para a estrutura-alvo e o sistema de perfuração.
