Détection ultrasonore pour les parois de puits et les équipements de forage

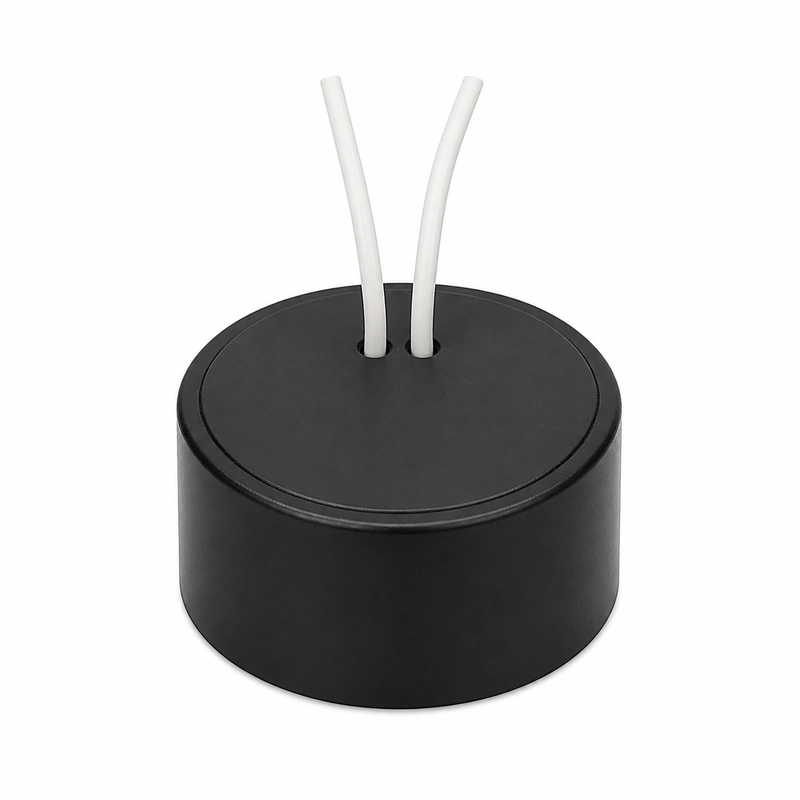

La série BBUA-DH propose des configurations de 64 kHz et 90 kHz pour les mesures en cours de forage, l’inspection des parois de puits, la détection acoustique du sous-sol et l’intégration dans les équipements de forage. Les deux fréquences possèdent des angles de faisceau et des caractéristiques électriques différents.
Configurations de fréquence et de fonctionnement
| Fréquence centrale | Angle à mi-puissance | Impédance minimale | Capacité à 1 kHz | Tension de crête | Température de fonctionnement | Pression admissible | Indice de protection |
|---|---|---|---|---|---|---|---|
| 64 kHz ±5 % | 22° ±10 % | 1 100 Ω ±20 % | 1 200 pF ±20 % | <2 250 Vpp | -40 à +80 °C | ≤1 MPa | IP68 |
| 90 kHz ±5 % | 17,1° ±10 % | 180 Ω ±20 % | 4 600 pF ±20 % | <2 250 Vpp | -40 à +80 °C | ≤1 MPa | IP68 |
Bande passante confirmée
| Fréquence | Bande passante |
|---|---|
| 90 kHz | ±20 % à -3 dB |
Applications et sélection
- Mesure lors du forage en profondeur
- Inspection des parois de forage
- Détection acoustique du sous-sol
- Intégration dans les équipements de forage
La fréquence, l’angle de faisceau, la bande passante, l’adaptation électrique, le diamètre du forage, la distance de détection, la température et la pression doivent former une configuration cohérente avec la structure ciblée et le système de forage.
