Detección ultrasónica para paredes de pozo y equipos de perforación

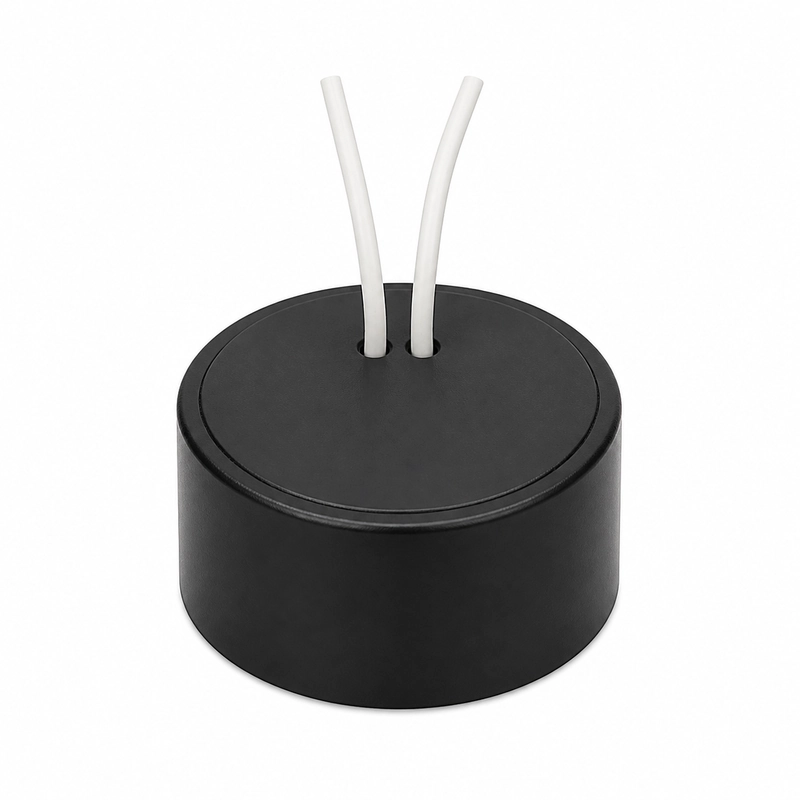

La serie BBUA-DH ofrece configuraciones de 64 kHz y 90 kHz para medición durante operaciones de perforación, inspección de paredes de pozo, detección acústica del subsuelo e integración en equipos de perforación. Las dos frecuencias tienen distintos ángulos de haz y características eléctricas.
Configuraciones de frecuencia y funcionamiento
| Frecuencia central | Ángulo de semipotencia | Impedancia mínima | Capacitancia a 1 kHz | Tensión de pico | Temperatura de trabajo | Presión admisible | Grado de protección |
|---|---|---|---|---|---|---|---|
| 64 kHz ±5 % | 22° ±10 % | 1.100 Ω ±20 % | 1.200 pF ±20 % | <2.250 Vpp | -40 a +80 °C | ≤1 MPa | IP68 |
| 90 kHz ±5 % | 17,1° ±10 % | 180 Ω ±20 % | 4.600 pF ±20 % | <2.250 Vpp | -40 a +80 °C | ≤1 MPa | IP68 |
Ancho de banda confirmado
| Frecuencia | Ancho de banda |
|---|---|
| 90 kHz | ±20 % a -3 dB |
Aplicaciones y selección
- Medición durante perforación de pozos
- Inspección de paredes de pozo
- Detección acústica del subsuelo
- Integración en equipos de perforación
La frecuencia, el ángulo de haz, el ancho de banda, la adaptación eléctrica, el diámetro del pozo, la distancia de detección, la temperatura y la presión deben seleccionarse como una configuración compatible con la estructura objetivo y el sistema de perforación.
