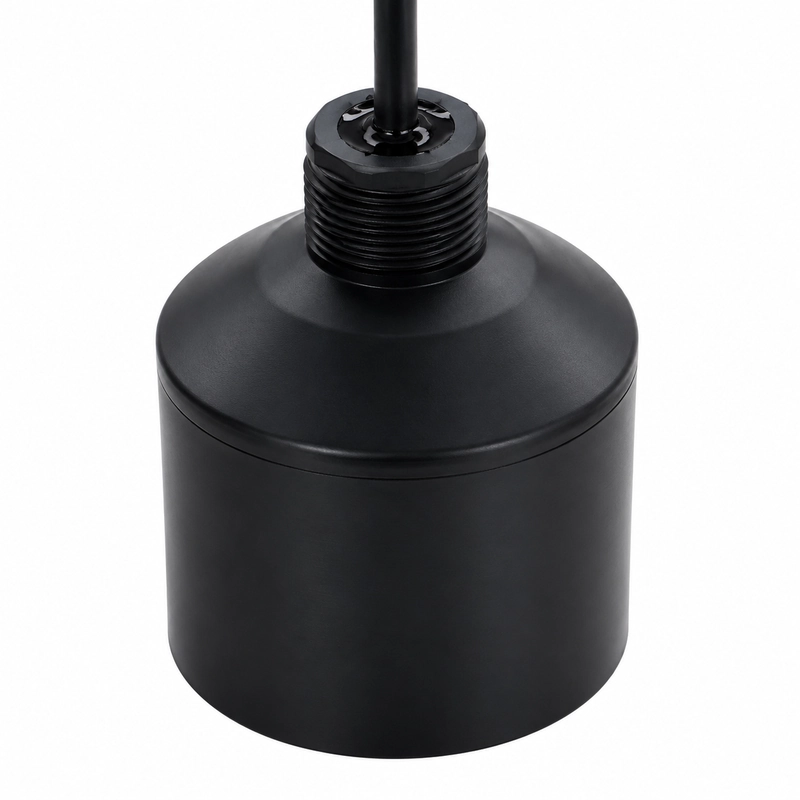

الاستشعار بالموجات فوق الصوتية للآبار ومعدات الحفر
توفر سلسلة BBUA-DH تهيئات بتردد 64 kHz و90 kHz للقياس أثناء الحفر في قاع البئر وفحص جدران الآبار والاستشعار الصوتي تحت السطح والدمج في معدات الحفر. ويتميز الترددان بزوايا حزمة وخصائص كهربائية مختلفة.
تهيئات التردد والتشغيل
| التردد المركزي | زاوية حزمة نصف القدرة | الممانعة الدنيا | السعة عند 1 kHz | ذروة جهد التشغيل | درجة حرارة التشغيل | تصنيف الضغط | درجة الحماية |
|---|---|---|---|---|---|---|---|
| 64 kHz ±5% | 22° ±10% | 1,100 Ω ±20% | 1,200 pF ±20% | <2,250 Vpp | -40 إلى +80°C | ≤1 MPa | IP68 |
| 90 kHz ±5% | 17.1° ±10% | 180 Ω ±20% | 4,600 pF ±20% | <2,250 Vpp | -40 إلى +80°C | ≤1 MPa | IP68 |
عرض النطاق المؤكد
| التردد | عرض النطاق |
|---|---|
| 90 kHz | ±20% عند -3 dB |
التطبيقات والاختيار
- القياس أثناء الحفر في قاع البئر
- فحص جدران الآبار
- الاستشعار الصوتي تحت السطح
- الدمج في معدات الحفر
ينبغي اختيار التردد وزاوية الحزمة وعرض النطاق والمطابقة الكهربائية وقطر البئر ومسافة الاستشعار ودرجة حرارة التشغيل والضغط كتهيئة متوافقة واحدة للهيكل المستهدف ونظام الحفر.
