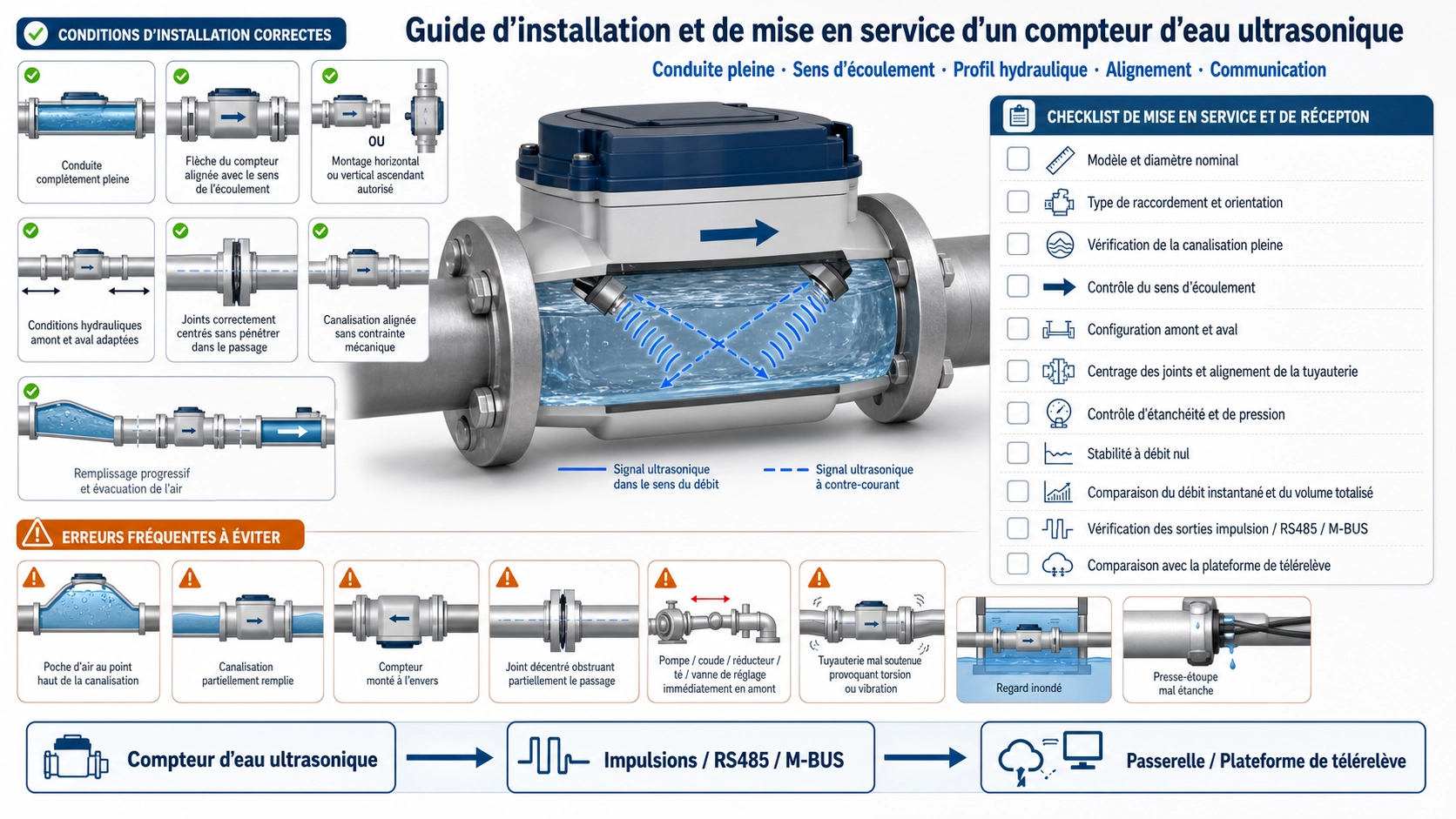

La pose influence directement la mesure
Un compteur ultrasonique calcule le débit à partir de la différence de temps de transit entre les signaux amont et aval. La chaîne électronique peut fonctionner correctement alors que la mesure est perturbée par une conduite partiellement remplie, de l’air, un profil d’écoulement très déformé, un joint mal centré, un montage inversé ou une mauvaise conversion dans la supervision.
Ce guide traite de la pose et de la mise en service. Pour le choix du diamètre, de la communication et des fonctions, consultez notre guide de sélection des compteurs à ultrasons DN15 à DN500.
Vérifier les données avant la pose
- Diamètre nominal et raccordement
- Plage de débit et rapport de mesure
- Classes de température et de pression
- Orientations autorisées
- Sensibilité au profil d’écoulement en amont et en aval
- Interface, alimentation et longueur de câble
- Sens normal et éventuel débit inverse
- Accès pour lecture, maintenance, vanne ou batterie
L’emplacement ne doit pas être choisi uniquement pour faciliter la tuyauterie. La section doit rester pleine et l’environnement doit respecter les limites du compteur.
Maintenir une conduite complètement pleine
La mesure par temps de transit exige un chemin liquide continu entre les transducteurs. Une poche d’air, un écoulement partiellement rempli ou une forte quantité d’air entraîné peut interrompre le signal. Éviter le point haut d’une canalisation et les positions susceptibles de se vider.
| Emplacement | Avis | Motif |
|---|---|---|
| Point haut | À éviter en général | Accumulation d’air |
| Descente verticale | À évaluer | Risque de conduite non pleine à faible demande |
| Montée verticale | Souvent favorable si autorisée | Maintient la section remplie |
| Après une sortie libre | À éviter | Écoulement partiellement rempli |
| Regard inondable | Seulement avec protection adaptée | Boîtier, connecteurs et câble doivent supporter l’exposition réelle |
Respecter le sens et l’orientation approuvée
La flèche du corps doit suivre le débit normal. La capacité à compter un débit inverse n’autorise pas nécessairement un montage retourné, notamment pour la logique d’affichage, une vanne intégrée ou la réception du projet.
Certains modèles acceptent la pose horizontale et verticale, mais les performances déclarées peuvent varier. Seule la documentation du modèle installé fait foi.
Traiter les perturbations hydrauliques selon la spécification
Coudes, pompes, vannes de réglage, réductions et tés peuvent créer rotation et dissymétrie du profil. Les exigences amont et aval sont propres au compteur. Certains modèles possèdent des classes U0/D0 ou U5/D3 ; d’autres imposent des longueurs droites précises.
Si possible, placer la vanne de réglage en aval et éviter une sortie de pompe immédiatement en amont. Si l’installation ne peut pas respecter les conditions déclarées, la disposition doit être étudiée avant la réception.
Nettoyer la conduite et centrer les joints
Éliminer laitier de soudage, sable, pâte d’étanchéité et fragments de corrosion. Ces débris peuvent contaminer la voie acoustique ou une vanne.
Sur un compteur fileté, soutenir la conduite pour ne pas transmettre le couple au corps. Sur une version à brides, aligner les brides sans forcer. Les joints doivent rester centrés et ne pas dépasser dans le passage, sous peine de réduire la section et de perturber le profil.
Limiter les contraintes mécaniques et environnementales
- Ne pas utiliser le compteur comme support de tuyauterie.
- Éviter torsion, flexion et vibration d’une conduite non soutenue.
- Prévoir drainage et protection adaptée dans les regards.
- Éloigner les câbles de communication des câbles de puissance lorsque possible.
- Maintenir l’étanchéité des presse-étoupes.
- Respecter les limites de température et d’exposition du boîtier.
Raccordement et communication
Vérifier tension, polarité, type de sortie impulsionnelle, bornes RS485, M-BUS, blindage et besoins de passerelle. Le dossier doit reprendre adresse, vitesse, protocole, registre, identifiant et unité de la plateforme.
Une liaison active peut transmettre une valeur incorrecte si le registre, le facteur décimal, le format ou l’unité sont faux. Comparer le débit instantané et le total au compteur et dans la supervision.
Remplir et mettre sous pression progressivement
- Contrôler le serrage et le support.
- Ouvrir lentement pour chasser l’air.
- Vérifier l’étanchéité avant la pleine pression.
- Attendre que la conduite soit entièrement remplie.
- Contrôler le zéro à débit arrêté.
- Créer un débit et vérifier son sens.
- Comparer le volume totalisé à une référence si la réception l’exige.
Dossier de réception
Noter modèle, numéro de série, diamètre, orientation, sens, configuration amont/aval, photos, essai de pression, zéro, comparaison de débit, totalisateur, paramètres de communication et valeur distante. Notre article sur Q1, Q2, Q3, Q4 et le rapport R aide à interpréter la plage métrologique.
Deep-Minds propose des compteurs d’eau ultrasoniques pour relève à distance et d’autres configurations. Les règles finales doivent toujours suivre le modèle retenu.
FAQ
Un compteur ultrasonique peut-il être posé verticalement ?
Souvent oui, généralement avec un débit ascendant, mais il faut vérifier l’orientation approuvée et les performances du modèle.
Une longueur droite est-elle toujours obligatoire ?
Non. Elle dépend de la classe de sensibilité au profil et des instructions du compteur.
Pourquoi aucun débit n’apparaît-il après la pose ?
Vérifier conduite pleine, sens, vannes, purge d’air, alimentation, registre et unités d’affichage.
