Pourquoi Q1, Q2, Q3, Q4 et le rapport R sont essentiels
Une fiche technique de compteur d’eau indique souvent le diamètre nominal, le débit permanent, un rapport R et plusieurs débits de référence. Ces valeurs ne sont pas équivalentes. Elles définissent la plage métrologique et permettent de comparer deux compteurs de même DN dont les performances à faible débit peuvent être très différentes.
Les définitions ci-dessous sont utilisées dans les normes fondées sur ISO 4064 ou OIML R 49. Pour un projet réel, il faut toujours vérifier le certificat du modèle, la réglementation locale, l’orientation de montage et la classe de température.

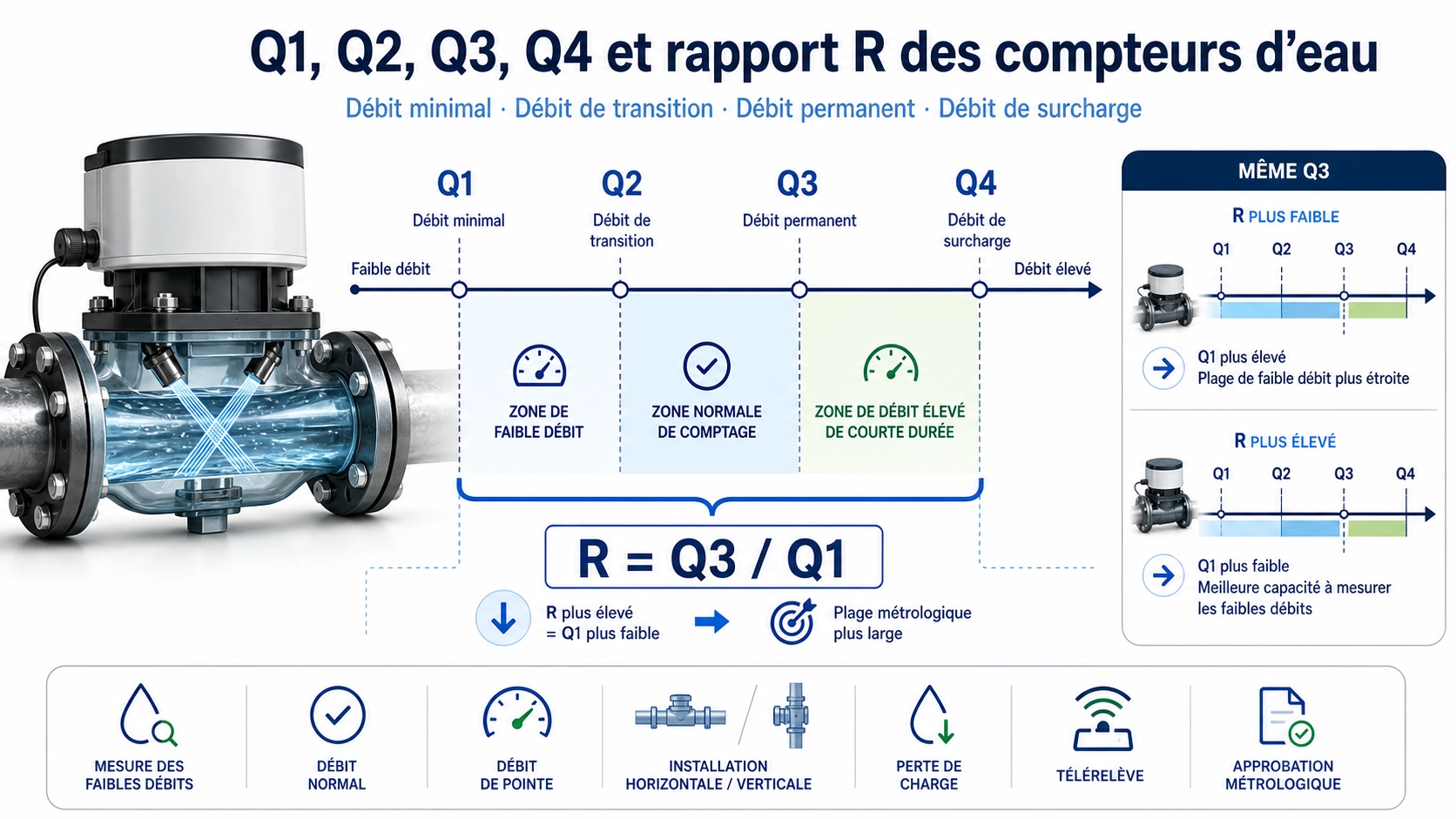

Les quatre débits de référence
| Symbole | Désignation | Signification pratique |
|---|---|---|
| Q1 | Débit minimal | Débit le plus faible pour lequel le compteur doit respecter les limites métrologiques spécifiées |
| Q2 | Débit de transition | Frontière entre la zone inférieure et la zone supérieure |
| Q3 | Débit permanent | Débit maximal prévu pour un fonctionnement continu dans les conditions assignées |
| Q4 | Débit de surcharge | Débit maximal admissible pendant une durée limitée |
Q1 n’est pas simplement la plus petite valeur visible à l’écran, et Q4 n’est pas un point de fonctionnement continu recommandé. Le compteur doit être dimensionné de façon à maintenir la demande normale sous Q3 tout en conservant les faibles consommations dans la plage utile.
Calcul du rapport R
Le rapport de mesure est généralement défini par :
R = Q3 / Q1
À Q3 identique, un R plus élevé correspond à un Q1 plus faible. Deux compteurs ayant Q3 = 2,5 m³/h ne présentent donc pas la même limite basse si l’un est R160 et l’autre R250. Il ne faut toutefois pas choisir uniquement sur ce critère : perte de charge, orientation, qualité de l’eau, communication, autonomie, certification et coût restent déterminants.
| Exemple | Q3 | R | Q1 calculé |
|---|---|---|---|
| Compteur A | 2,5 m³/h | 160 | 0,015625 m³/h, soit 15,625 L/h |
| Compteur B | 2,5 m³/h | 250 | 0,010 m³/h, soit 10 L/h |
| Compteur C | 4 m³/h | 250 | 0,016 m³/h, soit 16 L/h |
Le compteur C a le même R que le compteur B mais un Q1 supérieur, car son Q3 est plus élevé.
Relations entre Q2, Q4, Q1 et Q3
Dans OIML R 49:2024, les relations courantes sont Q2/Q1 = 1,6 et Q4/Q3 = 1,25. On peut donc souvent déduire Q2 et Q4 à partir de Q1 et Q3. Pour la réception, il faut néanmoins utiliser les valeurs certifiées du modèle concerné.
La zone inférieure s’étend de Q1 à Q2, et la zone supérieure de Q2 à Q4. Des erreurs maximales tolérées différentes peuvent s’appliquer. Une détection de débit sous Q1 ne prouve donc pas que la mesure reste conforme aux limites certifiées.
Le débit de démarrage n’est pas Q1
Le débit de démarrage ou débit minimal détectable décrit souvent le point où le compteur commence à afficher ou totaliser une valeur non nulle. Cette donnée peut être utile pour la détection de fuite, mais elle ne remplace pas Q1.
- Débit de démarrage : début de réponse du compteur.
- Q1 : limite basse de la plage métrologique certifiée.
- Résolution : plus petit incrément affiché ou transmis.
- Seuil d’alarme fuite : valeur logique configurée dans le compteur ou la plateforme.
Un appareil peut afficher un débit inférieur à Q1 sans garantir la même exactitude que dans la plage approuvée. Il convient de demander la fiche complète, le certificat et, si nécessaire, les résultats d’essai.
L’orientation peut modifier la classe
Certains compteurs déclarent des rapports R différents en montage horizontal et vertical. Les certificats peuvent employer des repères H et V. Le profil d’écoulement, l’air piégé et la géométrie de la voie acoustique peuvent rendre l’orientation importante.
Un classement R250 à l’horizontale ne garantit pas automatiquement R250 dans toutes les positions. Vérifier le sens autorisé, l’éventuelle obligation d’un débit ascendant et les exigences de l’approbation locale.
Comparer correctement deux fiches techniques
- Vérifier la base normative et l’édition applicable.
- Comparer Q3, et pas seulement le DN.
- Comparer Q1 ou le calculer à partir de Q3 et R.
- Contrôler Q2 et Q4.
- Vérifier séparément les positions horizontale et verticale.
- Comparer les classes de température, pression, perte de charge et environnement.
- Confirmer que les valeurs s’appliquent au compteur complet et au raccord choisi.
- Comparer ensuite communication, alimentation, protection et fonctions.
Choisir la plage en fonction du site
Le comptage résidentiel demande souvent de bonnes performances à faible débit pour détecter les petites consommations et fuites. Les installations commerciales ou industrielles peuvent privilégier Q3, la perte de charge et l’intégration au système de contrôle. En sectorisation, le débit nocturne peut être très inférieur au débit de jour.
Un compteur surdimensionné place la consommation habituelle près de la limite basse. Un compteur sous-dimensionné peut augmenter la vitesse, la perte de charge et le temps passé près de Q3 ou Q4. Il faut donc fournir les débits minimal, normal et de pointe, pas seulement le diamètre de conduite.
Informations à fournir pour une sélection
- Diamètre et raccordement
- Débits minimal, normal et maximal
- Q3 et rapport R souhaités
- Orientation de montage
- Température et pression
- Nature et qualité de l’eau
- Communication et alimentation
- Approbation métrologique locale
- Relève à distance, vanne, alarme fuite ou débit inverse
Consultez notre guide de sélection des compteurs ultrasoniques DN15 à DN500, puis le guide d’installation et de mise en service.
Les définitions officielles figurent dans la recommandation OIML R 49-1:2024.
FAQ
Un rapport R plus élevé signifie-t-il une meilleure exactitude ?
Non. Il signifie une plage Q3/Q1 plus large. La classe d’exactitude, les erreurs tolérées, la répétabilité, la pose et la stabilité restent à vérifier.
Peut-on calculer Q1 à partir du marquage ?
Oui, lorsque Q3 et R sont indiqués conformément à la norme : Q1 = Q3/R. La réception doit s’appuyer sur les valeurs certifiées.
Un faible débit de démarrage suffit-il pour la facturation ?
Non. Il indique seulement le début de réponse. La facturation doit être évaluée dans la plage métrologique approuvée et selon la réglementation applicable.
