Por qué importan Q1, Q2, Q3, Q4 y R
Las fichas de contadores de agua suelen mostrar diámetro nominal, caudal permanente, relación R y varios puntos de caudal. Estos valores no son intercambiables: definen el rango metrológico y permiten comparar contadores con el mismo DN pero distinta capacidad en bajo caudal.
La terminología se aplica a contadores ultrasónicos y a otros contadores descritos por normas basadas en ISO 4064 u OIML R 49. Los valores aprobados y errores admisibles deben comprobarse en el certificado, la reglamentación local, la orientación y la clase de temperatura del contador.

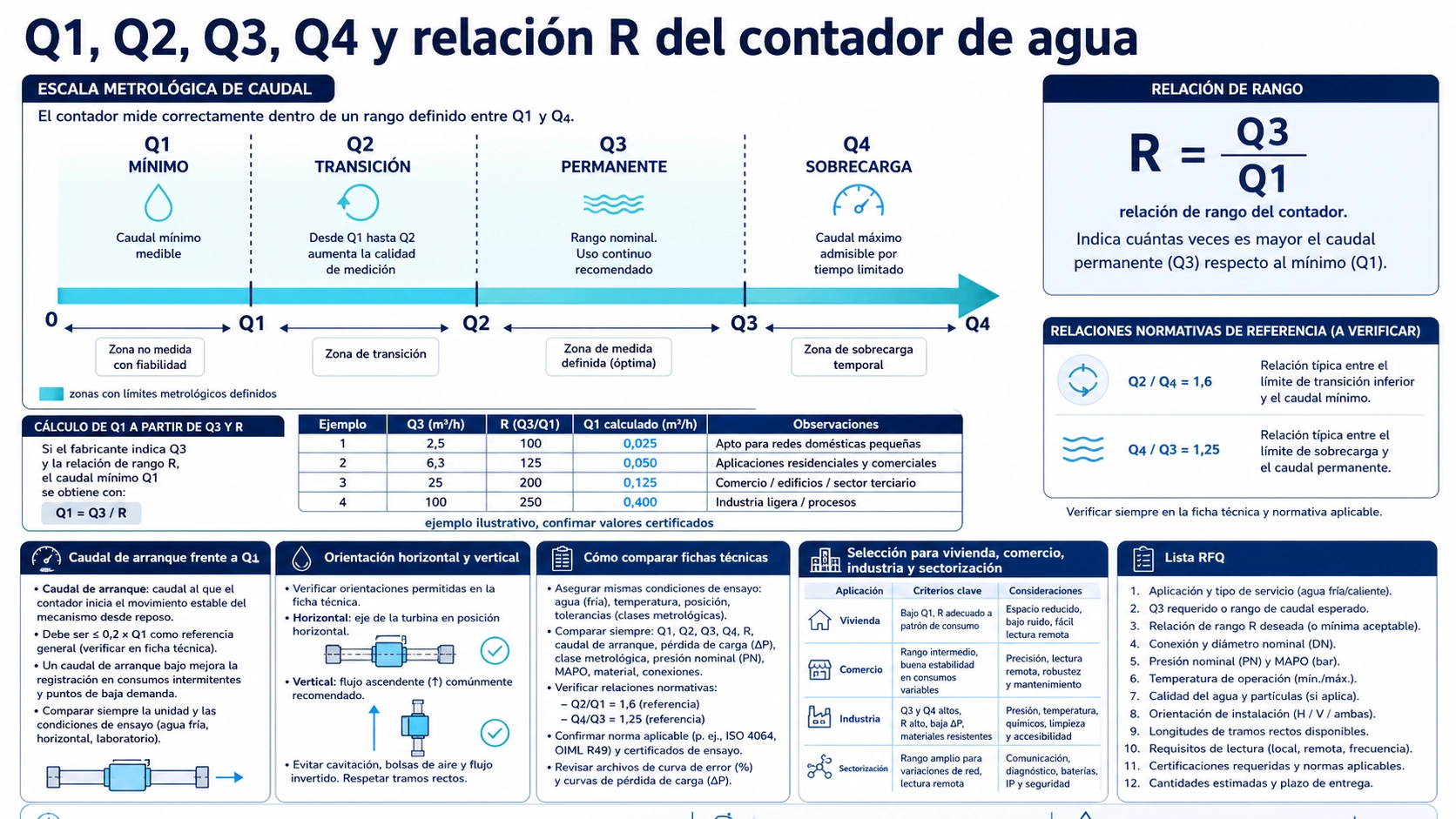

Los cuatro caudales de referencia
| Símbolo | Nombre | Significado práctico |
|---|---|---|
| Q1 | Caudal mínimo | Caudal más bajo en el que el contador debe cumplir los límites metrológicos indicados |
| Q2 | Caudal de transición | Límite entre la zona inferior y la superior |
| Q3 | Caudal permanente | Caudal más alto para operación continua en condiciones nominales |
| Q4 | Caudal de sobrecarga | Caudal más alto permitido durante un tiempo limitado manteniendo el rendimiento requerido |
Q1 no es simplemente el número menor de la pantalla y Q4 no es un punto recomendado de operación continua. Los cuatro valores forman una envolvente. Normalmente el consumo rutinario debe quedar por debajo de Q3 y el consumo bajo por encima o cerca del rango mínimo requerido.
Cómo se calcula la relación R
La relación R se define normalmente como:
R = Q3 / Q1
Un R mayor significa que Q1 es menor para el mismo Q3. Si dos contadores tienen Q3 = 2,5 m³/h, la versión R250 tiene un Q1 menor que la R160. Eso no significa que todo contador R250 sea mejor: pérdida de carga, orientación, calidad del agua, comunicación, batería, certificación y coste también influyen.
| Ejemplo | Q3 | R | Q1 calculado |
|---|---|---|---|
| Contador A | 2,5 m³/h | 160 | 0,015625 m³/h, o 15,625 L/h |
| Contador B | 2,5 m³/h | 250 | 0,010 m³/h, o 10 L/h |
| Contador C | 4 m³/h | 250 | 0,016 m³/h, o 16 L/h |
El ejemplo muestra por qué R no basta: el contador C tiene el mismo R que B, pero un Q1 mayor porque su Q3 también es mayor.
Relación entre Q2/Q4 y Q1/Q3
En OIML R 49:2024 se utilizan habitualmente las relaciones Q2/Q1 = 1,6 y Q4/Q3 = 1,25. Así pueden derivarse Q2 y Q4 cuando se conocen Q1 y Q3. Aun así, para un modelo real deben utilizarse los valores certificados, no recalcular de memoria una etiqueta.
La zona inferior va de Q1 hasta antes de Q2 y la superior de Q2 a Q4. Pueden aplicarse errores máximos diferentes. Que un contador “detecte” caudal por debajo de Q1 no demuestra que lo mida dentro de los límites certificados.
El caudal de arranque no es Q1
El caudal de arranque o mínimo detectable puede ser el punto en que aparece una indicación distinta de cero. Es útil para vigilar fugas, pero no equivale a Q1.
- Caudal de arranque: el contador empieza a responder o registrar movimiento.
- Q1: punto mínimo certificado del rango metrológico.
- Resolución de pantalla: incremento mínimo mostrado o transmitido.
- Umbral de alarma de fuga: valor lógico configurable del contador o la plataforma.
Un producto puede mostrar un flujo pequeño por debajo de Q1 sin garantizar la misma precisión que dentro del rango aprobado. Para comparar bajo caudal solicite la especificación completa y el certificado o ensayo correspondiente.
Por qué la orientación puede cambiar la clasificación
Algunos contadores tienen clases metrológicas o valores R distintos en instalación horizontal y vertical. El certificado puede marcar H y V. Perfil de flujo, aire atrapado, cargas de cojinetes en contadores mecánicos y trayectoria acústica en electrónicos hacen relevante la orientación.
No suponga que un contador aprobado como R250 en una posición conserva la misma clasificación en todas las demás. Confirme dirección, posible flujo vertical ascendente y orientación exigida por el proyecto.
Cómo comparar dos fichas técnicas
- Confirme la misma edición normativa o una base de aprobación local compatible.
- Compare Q3, no solo DN: dos contadores DN20 pueden tener Q3 distintos.
- Compare Q1 o calcúlelo con Q3 y R.
- Compruebe Q2 y Q4 si están disponibles.
- Verifique por separado las clasificaciones horizontal y vertical.
- Revise clases de temperatura, presión, pérdida de carga y ambiente.
- Confirme que los valores corresponden al contador completo y a la conexión elegida.
- Después revise comunicación, alimentación, protección y funciones del proyecto.
Seleccionar el rango para una aplicación real
La facturación residencial necesita buen bajo caudal porque fugas de inodoros, grifos que gotean y consumos intermitentes pueden acumular mucho volumen. En industria y comercio pueden pesar más Q3, pérdida de carga, punta y comunicación. La medición por sectores requiere rango dinámico amplio porque el caudal nocturno puede ser mucho menor que el diurno.
Sobredimensionar lleva el consumo normal al extremo bajo. Subdimensionar puede causar velocidad, pérdida de carga o funcionamiento frecuente cerca de Q3 y Q4. Seleccione con caudal mínimo, normal y punta esperados, no solo con el diámetro.
Lista RFQ práctica
- Tamaño y conexión de tubería
- Caudal mínimo, normal y punta
- Q3 y relación R requeridos
- Instalación horizontal o vertical
- Temperatura y presión del agua
- Agua potable, de proceso, regenerada u otra calidad
- Comunicación y alimentación
- Aprobación metrológica local
- Lectura remota, válvula, fugas o flujo inverso
Para una comparación de productos consulte la guía de selección DN15 a DN500. Para la instalación utilice la guía de instalación y puesta en servicio. Las definiciones formales y relaciones actuales deben comprobarse en la recomendación OIML R 49-1:2024.
