Warum Q1, Q2, Q3, Q4 und R wichtig sind
Datenblätter von Wasserzählern nennen oft Nennweite, Dauerdurchfluss, R-Verhältnis und mehrere Durchflusspunkte. Diese Werte sind nicht austauschbar. Sie definieren den metrologischen Bereich und helfen, Zähler mit gleicher DN-Größe, aber unterschiedlicher Kleinstdurchflussfähigkeit zu vergleichen.
Die Begriffe gelten für Ultraschall- und andere Wasserzähler nach Normen auf Basis von ISO 4064 oder OIML R 49. Zugelassene Werte und Fehlergrenzen sind immer anhand von Zertifikat, lokaler Vorschrift, Einbaulage und Temperaturklasse zu prüfen.

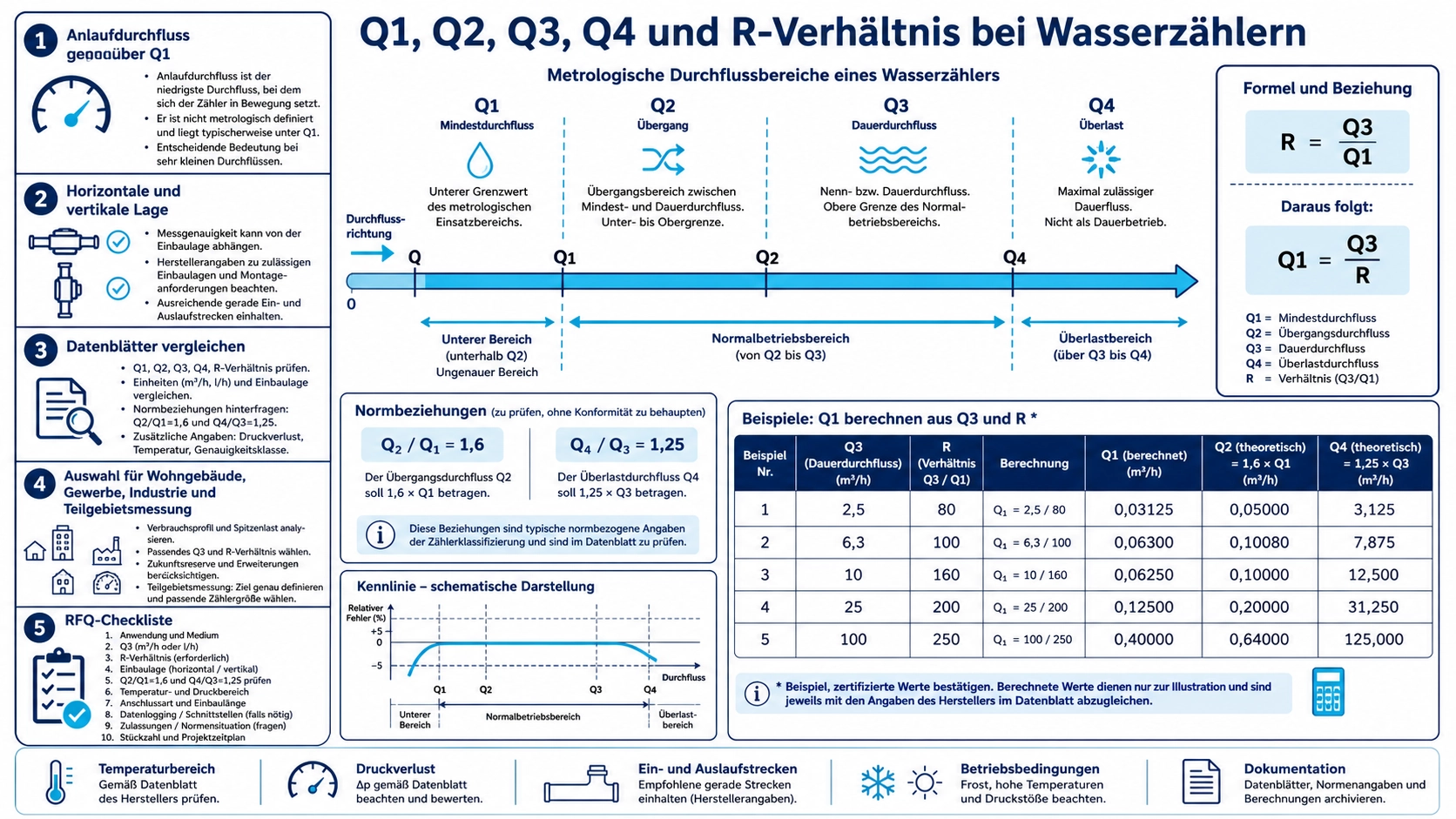

Die vier Referenzdurchflüsse
| Symbol | Bezeichnung | Praktische Bedeutung |
|---|---|---|
| Q1 | Mindestdurchfluss | Niedrigster Durchfluss, bei dem der Zähler innerhalb der angegebenen metrologischen Grenzen arbeiten muss |
| Q2 | Übergangsdurchfluss | Grenze zwischen unterem und oberem Durchflussbereich |
| Q3 | Dauerdurchfluss | Höchster Durchfluss für den Dauerbetrieb unter Nennbedingungen |
| Q4 | Überlastdurchfluss | Höchster Durchfluss für begrenzte Zeit bei geforderter Leistung |
Q1 ist nicht einfach die kleinste Anzeigezahl, und Q4 ist kein empfohlener Dauerbetriebspunkt. Die vier Werte bilden einen definierten Bereich. Der normale Bedarf sollte meist unter Q3 liegen, während erwarteter Kleinstdurchfluss im erforderlichen unteren Bereich liegen sollte.
Berechnung des R-Verhältnisses
Das R-Verhältnis wird normalerweise so definiert:
R = Q3 / Q1
Ein größerer R-Wert bedeutet bei gleichem Q3 einen kleineren Q1. Haben zwei Zähler Q3 = 2,5 m³/h, besitzt R250 einen niedrigeren Q1 als R160. Das macht nicht jeden R250-Zähler in jedem Projekt besser. Druckverlust, Einbaulage, Wasserqualität, Kommunikation, Batterie, Zulassung und Kosten zählen ebenfalls.
| Beispiel | Q3 | R | Berechneter Q1 |
|---|---|---|---|
| Zähler A | 2,5 m³/h | 160 | 0,015625 m³/h bzw. 15,625 L/h |
| Zähler B | 2,5 m³/h | 250 | 0,010 m³/h bzw. 10 L/h |
| Zähler C | 4 m³/h | 250 | 0,016 m³/h bzw. 16 L/h |
Das Beispiel zeigt, warum R allein nicht ausreicht: Zähler C hat dasselbe R wie B, aber wegen seines höheren Q3 auch einen höheren Q1.
Zusammenhang von Q2/Q4 mit Q1/Q3
Nach OIML R 49:2024 werden häufig Q2/Q1 = 1,6 und Q4/Q3 = 1,25 verwendet. Damit lassen sich Q2 und Q4 aus Q1 und Q3 ableiten. Für ein konkretes Produkt sind jedoch die zertifizierten Werte zu verwenden, nicht eine aus dem Gedächtnis rekonstruierte Kennzeichnung.
Der untere Bereich reicht von Q1 bis unter Q2, der obere von Q2 bis Q4. Es können unterschiedliche maximal zulässige Fehler gelten. Die Aussage, ein Zähler könne Durchfluss unter Q1 „erkennen“, beweist daher keine Messung innerhalb der zertifizierten Fehlergrenzen.
Anlaufdurchfluss ist nicht Q1
Anlauf-, Start- oder minimal detektierbarer Durchfluss kann den Punkt bezeichnen, an dem eine Anzeige von null abweicht. Das hilft bei der Leckageüberwachung, ist aber nicht dasselbe wie Q1.
- Anlaufdurchfluss: Der Zähler reagiert oder registriert Bewegung.
- Q1: Niedrigster zertifizierter Punkt des metrologischen Bereichs.
- Anzeigenauflösung: Kleinste dargestellte oder übertragene Schrittweite.
- Leckagealarmschwelle: Konfigurierbarer Logikwert des Zählers oder der Plattform.
Ein Produkt kann unter Q1 einen kleinen Durchfluss anzeigen, ohne die Genauigkeit des zugelassenen Bereichs zu garantieren. Für den Kleinstdurchfluss sollten vollständige Spezifikation und Zertifikat oder Prüfdaten angefordert werden.
Warum die Einbaulage die Einstufung verändert
Einige Zähler haben für horizontale und vertikale Montage unterschiedliche metrologische Klassen oder R-Werte. Zertifikate markieren dies möglicherweise mit H und V. Strömungsprofil, eingeschlossene Luft, Lagerlasten bei mechanischen Zählern und akustischer Pfad bei elektronischen Zählern machen die Lage relevant.
Ein als R250 zugelassener Zähler behält diese Einstufung nicht automatisch in jeder Lage. Bestätigen Sie Richtung, eventuell aufwärts gerichtete Vertikalströmung und die vom Projekt geforderte Orientierung.
Zwei Wasserzähler-Datenblätter vergleichen
- Prüfen, ob dieselbe Normausgabe oder eine kompatible lokale Zulassungsbasis gilt.
- Q3 vergleichen, nicht nur DN: Zwei DN20-Zähler können unterschiedliche Dauerdurchflüsse haben.
- Q1 vergleichen oder aus Q3 und R berechnen.
- Q2 und Q4 prüfen, sofern angegeben.
- Horizontale und vertikale Einstufung getrennt bestätigen.
- Temperatur-, Druck-, Druckverlust- und Umweltklasse prüfen.
- Bestätigen, dass die Werte zum vollständigen Zähler und Anschluss gehören.
- Erst danach Kommunikation, Versorgung, Schutz und Projektfunktionen bewerten.
Den Bereich für eine reale Anwendung auswählen
Bei Wohnabrechnung ist gute Kleinstdurchflussleistung wichtig, weil Toilettenleckage, tropfende Armaturen und intermittierender Bedarf langfristig viel Verbrauch ergeben können. Gewerbe und Industrie gewichten oft Q3, Druckverlust, Spitzenbedarf und Steuerkommunikation stärker. Eine Teilgebietsmessung braucht einen weiten Dynamikbereich, weil Nachtfluss deutlich kleiner als Tagesbedarf sein kann.
Eine überdimensionierte Ausführung drückt den Normalbedarf an das untere Ende. Eine unterdimensionierte Ausführung kann hohe Geschwindigkeit, Druckverlust oder häufigen Betrieb nahe Q3 und Q4 verursachen. Verwenden Sie erwarteten Mindest-, Normal- und Spitzenfluss statt allein die Rohrgröße.
Praktische RFQ-Checkliste
- Rohrgröße und Anschluss
- Mindest-, Normal- und Spitzenfluss
- Erforderliches Q3 und R-Verhältnis
- Horizontale oder vertikale Montage
- Wassertemperatur und -druck
- Trink-, Prozess-, Brauch- oder andere Wasserqualität
- Kommunikations- und Versorgungsanforderungen
- Lokale metrologische Zulassung
- Fernauslesung, Ventil, Leckage oder Rückfluss
Für den Produktvergleich siehe den Auswahlleitfaden für Ultraschallwasserzähler DN15 bis DN500. Für die Umsetzung vor Ort verwenden Sie den Leitfaden zu Installation und Inbetriebnahme. Formale Definitionen und aktuelle Verhältnisse sind in der Empfehlung OIML R 49-1:2024 zu prüfen.
FAQ
Bedeutet ein größeres R-Verhältnis immer einen genaueren Zähler?
Nein. Es bezeichnet einen größeren Q3-zu-Q1-Bereich. Genauigkeitsklasse, zulässige Fehler, Einbau, Wiederholbarkeit, Druckverlust und Langzeitstabilität sind ebenfalls zu bewerten.
Kann Q1 aus der Kennzeichnung berechnet werden?
Ja, wenn Q3 und R angegeben sind und die Bezeichnung der relevanten Norm folgt: Q1 = Q3/R. Für die Abnahme sind die zertifizierten Werte maßgeblich.
Reicht ein niedriger Anlaufdurchfluss für die Abrechnung?
Nein. Er zeigt nur, dass der Zähler reagiert. Die Abrechnungsleistung muss im zugelassenen metrologischen Bereich und nach den gesetzlichen Anforderungen bewertet werden.
