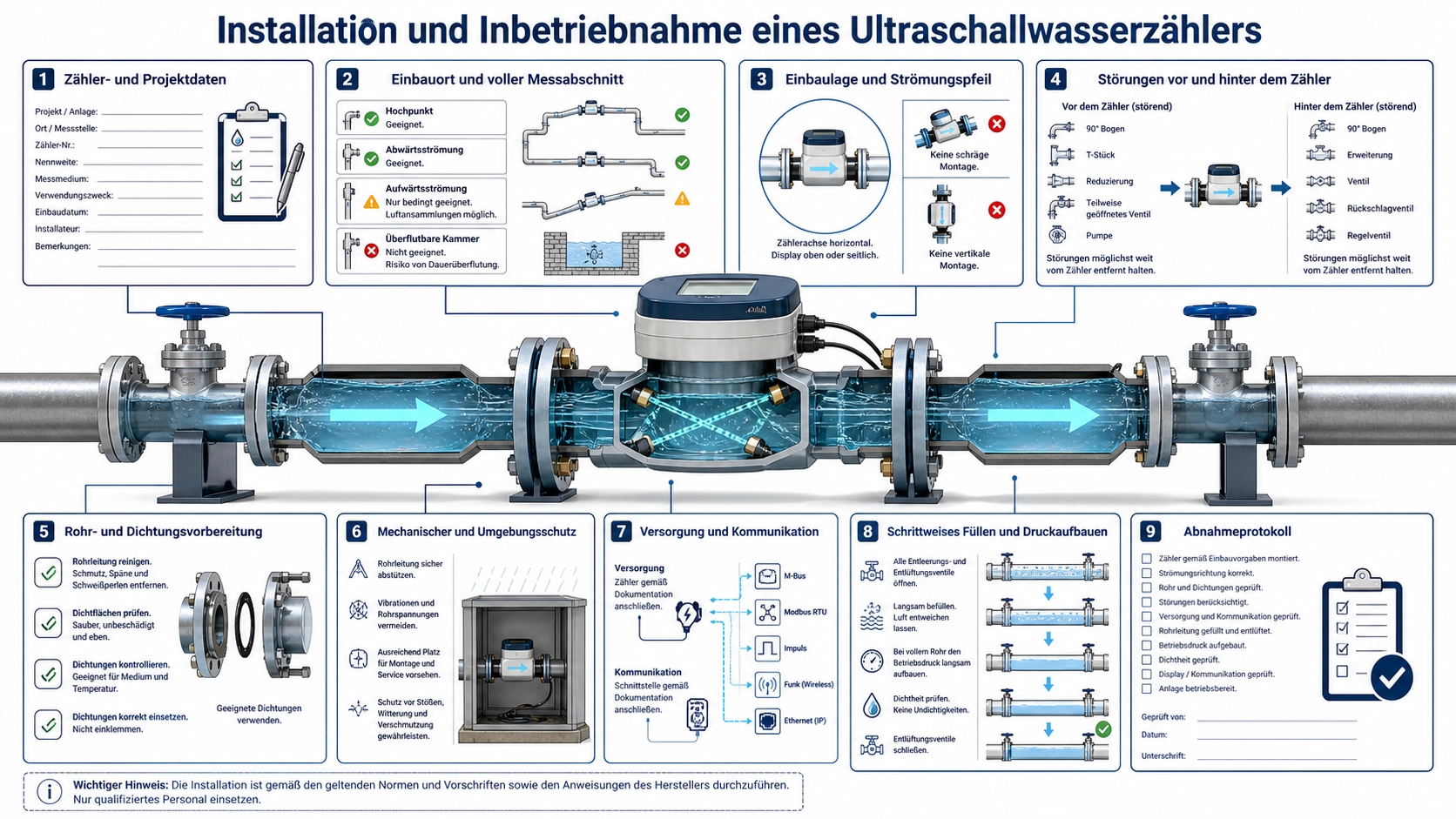

Die Installation beeinflusst die Messleistung
Ein Ultraschallwasserzähler misst die Laufzeitdifferenz zwischen Signalen, die mit und gegen die Wasserströmung laufen. Die elektronische Berechnung kann genau sein, doch die Messung hängt weiterhin von der Hydraulik im Zählerkörper ab. Luft, eine nicht vollständig gefüllte Leitung, starke Strömungsstörungen, eine falsch ausgerichtete Dichtung, umgekehrter Einbau oder eine falsche Skalierung können trotz funktionsfähigem Zähler ein schlechtes Ergebnis erzeugen.
Dieser Beitrag konzentriert sich auf Montage und Inbetriebnahme vor Ort. Für die Auswahl von Modell, Nennweite, Kommunikation, Ventil und Anwendung siehe unseren Auswahlleitfaden für Ultraschallwasserzähler DN15 bis DN500.
Zähler- und Projektdaten vor der Montage bestätigen
- Nennweite und Anschlussart
- Erforderlicher Durchflussbereich und Messbereichsverhältnis
- Temperatur- und Druckklasse
- Zulässige Einbaulage
- Empfindlichkeitsklasse gegenüber dem Strömungsprofil vor und hinter dem Zähler
- Kommunikationsschnittstelle, Versorgung und Kabellänge
- Normale und mögliche umgekehrte Fließrichtung
- Zugänglichkeit für Ablesung, Service, Ventilbedienung oder Batteriewechsel
Wählen Sie den Einbauort nicht nur nach der mechanischen Bequemlichkeit. Die Leitung muss gefüllt bleiben, die Elektronik zugänglich sein, und der Zähler darf keinen Bedingungen außerhalb seiner Umgebungsfreigabe ausgesetzt werden.
Den Messabschnitt vollständig gefüllt halten
Die Laufzeitmessung von Wasser benötigt einen durchgehenden Flüssigkeitsweg zwischen den Wandlern. Große Lufttaschen, Teilfüllung oder wiederholt eingetragene Luft können das akustische Signal unterbrechen oder verzerren. Vermeiden Sie den höchsten Punkt einer Rohrleitung, an dem sich Luft sammelt. Ein ansteigender oder vertikaler Abschnitt mit aufwärts gerichteter Strömung ist oft besser als eine Stelle, an der Wasser ablaufen kann.
| Ort | Bewertung | Grund |
|---|---|---|
| Hochpunkt der Rohrleitung | Meist vermeiden | Luft kann sich im Zähler sammeln |
| Abwärts gerichtete Vertikalströmung | Sorgfältig prüfen | Die Leitung bleibt bei geringer Entnahme eventuell nicht voll |
| Aufwärts gerichtete Vertikalströmung | Bei Freigabe oft geeignet | Unterstützt einen vollständig gefüllten Messabschnitt |
| Direkt nach einem offenen Ablauf | Vermeiden | Die Leitung kann teilweise leer sein |
| Überflutungsgefährdete Kammer | Nur mit passendem IP-Schutz | Stecker, Kabel und Gehäuse müssen Eintauchbedingungen vertragen |
Strömungspfeil und zulässige Einbaulage beachten
Montieren Sie den Zähler so, dass der Pfeil am Gehäuse mit der normalen Strömung übereinstimmt. Einige Zähler können Rückfluss messen, doch das bedeutet nicht, dass sie ohne Einfluss auf Anzeige, Ventillogik oder Projektabnahme rückwärts eingebaut werden dürfen. Prüfen Sie, ob Vorwärts- und Rückwärtsvolumen getrennt gespeichert werden.
Horizontaler und vertikaler Einbau können beide zulässig sein, doch metrologische Leistung oder Messbereichsverhältnis können bei einem bestimmten Modell von der Lage abhängen. Verwenden Sie die in der Produktdokumentation angegebene Lage und leiten Sie keine Freigabe aus einem ähnlich aussehenden Zähler ab.
Strömungsstörungen nach Zählerspezifikation beherrschen
Bögen, Pumpen, Regelventile, teilweise geöffnete Ventile, Reduzierungen und T-Stücke können Drall oder asymmetrische Geschwindigkeitsprofile erzeugen. Die erforderlichen Bedingungen vor und hinter dem Zähler sind modellspezifisch. Einige zugelassene Zähler besitzen Klassen wie U0/D0 oder U5/D3; andere verlangen definierte gerade Rohrlängen.
Die Zählerdokumentation ist maßgeblich. Platzieren Sie Drossel- oder Regelventile nach Möglichkeit hinter dem Zähler statt unmittelbar davor und vermeiden Sie einen Pumpenaustritt direkt vor dem Zähler. Kann der Standort die angegebene Einbaubedingung nicht erfüllen, klären Sie die Anordnung vor der Inbetriebnahme, statt eine Korrektur durch Software anzunehmen.
Rohrleitung vorbereiten und Dichtungen ausrichten
Spülen Sie Schweißschlacke, Sand, Dichtmittel, Ablagerungsstücke und andere Rückstände vor dem Einbau aus. Fremdkörper können Messkanal und Ventil beschädigen, die Wandlerfenster verschmutzen oder eine abnormale Strömung erzeugen.
Bei Gewindezählern muss die Rohrleitung so abgestützt werden, dass das Anzugsdrehmoment nicht durch den Zählerkörper geleitet wird. Verwenden Sie die vorgegebenen Verschraubungen und Dichtungen. Bei Flanschzählern Flansche ohne Zwang ausrichten. Dichtungen müssen zentrisch sitzen und dürfen nicht in die Bohrung ragen. Eine in den Strömungsquerschnitt ragende Dichtung erzeugt Störungen und verkleinert den wirksamen Durchmesser.
Den Zähler vor mechanischer und Umgebungslast schützen
- Den Zähler nicht als Rohrhalter oder Tritt verwenden.
- Übermäßige Biegung, Torsion und Vibration ungestützter Rohrleitungen vermeiden.
- In überflutungsgefährdeten Kammern Entwässerung oder geeigneten Gehäuseschutz vorsehen.
- Kommunikations- und Impulskabel möglichst von Leistungskabeln trennen.
- Kabelverschraubungen dicht halten und ungenutzte Einführungen nicht offen lassen.
- Anzeige und Kunststoffe vor Bedingungen außerhalb der zulässigen Sonnen- und Temperaturgrenzen schützen.
Elektrische und kommunikative Prüfungen
Vor dem Einschalten oder dem Netzanschluss Versorgungsspannung, Polarität, Impulsausgang, RS485-A/B, M-BUS-Verdrahtung, Schirmanschluss und Anforderungen an externe Antenne oder Gateway prüfen. Bei der Netzwerkinbetriebnahme Zähleradresse, Baudrate, Protokoll, Registermap, Kommunikationskennung und gegebenenfalls SIM- oder Funkprofil dokumentieren.
Eine aktive Kommunikationsverbindung kann falsche Werte liefern, wenn falsches Register, Dezimalfaktor, Vorzeichenformat oder falsche Einheit gewählt wurde. Vergleichen Sie Momentandurchfluss und Gesamtvolumen am Zähler und in der Fernplattform.
Leitung schrittweise füllen und unter Druck setzen
- Mechanische Sicherheit von Zähler und Verbindungen bestätigen.
- Ventile langsam öffnen, um die Leitung zu füllen und Luft zu verdrängen.
- Vor dem vollen Druck auf Leckage prüfen.
- Die Leitung vollständig füllen lassen.
- Bei gestoppter Strömung einen stabilen Nullwert prüfen.
- Einen bekannten Durchfluss erzeugen und die angezeigte Richtung bestätigen.
- Das aufsummierte Volumen bei Bedarf mit einer geeigneten Referenz vergleichen.
Eine instabile, luftgefüllte Startphase darf nicht als Abnahmeergebnis dienen. Falls der Zähler Leerrohr- oder Akustikdiagnosen besitzt, deren Status erst bei vollständig gefüllter Leitung aufzeichnen.
Inbetriebnahme- und Abnahmeprotokoll
Dokumentieren Sie Modell, Seriennummer, Nennweite, Lage, Strömungspfeil, Rohrleitungsort, Anordnung vor und hinter dem Zähler, Fotos, Druckprüfung, Leckageergebnis, Nullflusswert, Momentandurchflussvergleich, Totalisatorvergleich, Kommunikationseinstellungen, Plattformwert und finalen Abnahmestatus. Für den Vergleich metrologischer Angaben erklärt unser Leitfaden zu Q1, Q2, Q3, Q4 und R-Verhältnis die deklarierten Durchflussbereiche.
Deep Minds Ultrasonic liefert intelligente Ultraschallwasserzähler für die Fernauslesung sowie weitere Konfigurationen für kleine und große Nennweiten. Die endgültigen Montagevorgaben müssen dem gewählten Modell und der anwendbaren Projektnorm folgen.
FAQ
Kann ein Ultraschallwasserzähler vertikal montiert werden?
Viele Modelle erlauben eine vertikale Montage, häufig mit aufwärts gerichteter Strömung. Zulässige Lage und deklarierte Leistung müssen jedoch für das konkrete Modell geprüft werden.
Ist immer eine gerade Rohrstrecke erforderlich?
Das hängt von der Empfindlichkeitsklasse des Zählers gegenüber dem Strömungsprofil und den Produktanweisungen ab. Wenden Sie nicht für jeden Ultraschallwasserzähler dieselbe pauschale Längenregel an.
Warum zeigt der Zähler nach dem Einbau keinen Durchfluss?
Prüfen Sie gefüllte Leitung, richtige Fließrichtung, geöffnete Absperrventile, entlüftete Leitung, Versorgung des Zählers sowie korrekte Einheiten und Register in Anzeige oder Plattform.
