Produktübersicht

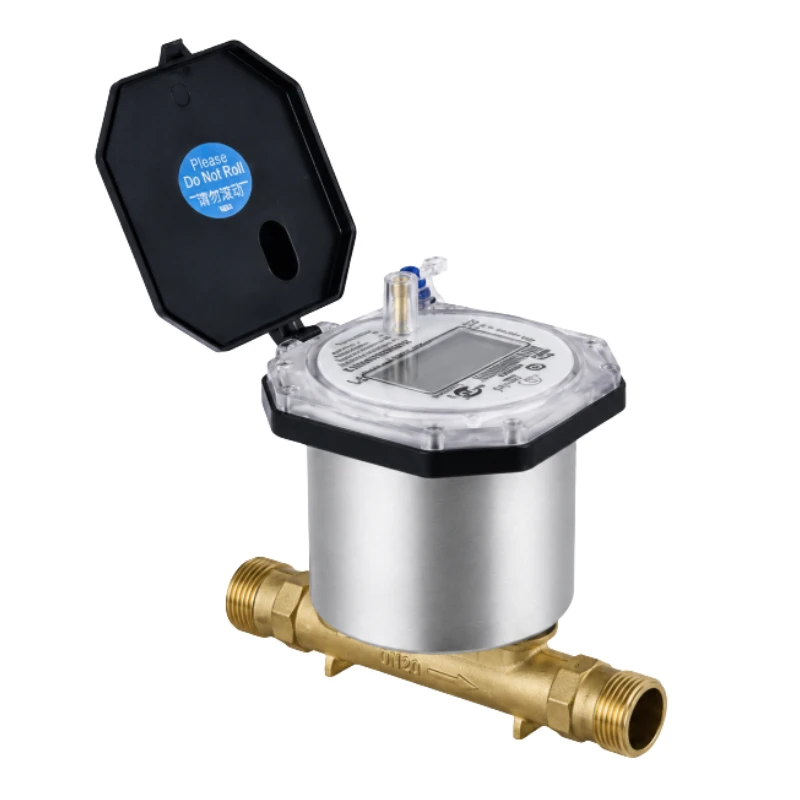

BBUWM-R ist ein Ultraschall-Wasserzähler für Wohn-, Gewerbe- und Versorgungsanwendungen. Er verwendet die Laufzeitdifferenz zwischen auf- und abwärtsgerichteten Ultraschallsignalen, um Wasserverbrauchsdaten zu messen, anzuzeigen, zu speichern und aus der Ferne zu übertragen.
Da kein mechanisches Messelement vorhanden ist, unterstützt der Zähler NB-IoT/CAT.1, RS485 und M-BUS-Kommunikation.
Hauptmerkmale
- Fünf Größen von DN15 bis DN40
- Bidirektionale Ultraschallmessung
- Wählbarer Messbereich von R125 bis R500
- Horizontale oder vertikale Installation
- Schutzart IP68
- 8-stelliges LCD
- Bis zu 750 Tage lokale Datenspeicherung
- Optionale Alarme für Leckage, Rohrbruch, Verkalkung und ungewöhnlichen Verbrauch
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Nennweite | DN15, DN20, DN25, DN32, DN40 |
| Auflösung des Gesamtvolumens | 0.000001 m³ |
| Auflösung des aktuellen Durchflusses | 0.000001 m³/h |
| Statischer Betriebsstrom | ≤20 μA |
| Batterielebensdauer | >6 Jahre |
| Anzeige | 8-stelliges LCD |
| Temperaturklasse | T30; T30/T50 in den Durchflusskonfigurationen angegeben |
| Druckklasse | MAP16 |
| Druckverlustklasse | Δp25, Δp40 |
| Schutzart | IP68 |
| Genauigkeitsklasse | Klasse 2 |
| Elektromagnetische Umgebung | E2 |
| Umweltbeanspruchungsklasse | Klasse 0 |
| Installation | Horizontal oder vertikal |
| Empfindlichkeit des Strömungsprofils | U5/D3 oder U0/D0 |
| Rückfluss | Unterstützt |
| Kommunikation | NB-IoT/CAT.1, RS485, M-BUS |
Durchflusskonfigurationen
| Nennweite | Dauerdurchfluss Q3 | Überlastdurchfluss Q4 | Übergangsdurchfluss Q2 | Mindestdurchfluss Q1 | Verfügbare R-Werte |
|---|---|---|---|---|---|
| DN15 | 2.5 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN20 | 4 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN25 | 6.3 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN32 | 10 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN40 | 16 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
Maximal zulässiger Fehler
- Von Q1 bis unter Q2: ±5 %
- Von Q2 bis Q4: ±2 % bei Wassertemperaturen bis 30 °C und ±3 % über 30 °C
Abmessungen und Anschlüsse
| Nennweite | L | W | H | Gewicht | Gehäusegewinde | Verschraubungsgewinde |
|---|---|---|---|---|---|---|
| DN15 | 165 mm | 103 mm | 155 mm | 1 kg | G3/4B | R1/2 |
| DN20 | 195 mm | 103 mm | 164 mm | 1.2 kg | G1B | R3/4 |
| DN25 | 225 mm | 103 mm | 171 mm | 1.5 kg | G1 1/4B | R1 |
| DN32 | 230 mm | 103 mm | 180 mm | 1.8 kg | G1 1/2B | R1 1/4 |
| DN40 | 300 mm | 103 mm | 189 mm | 2.1 kg | G2B | R1 1/2 |
Anwendbare Normen
- GB/T 778.1-3-2017
- JJG 162-2019
- CJ/T 434-2013
- EN 13757-4 Wireless M-Bus
