产品概述

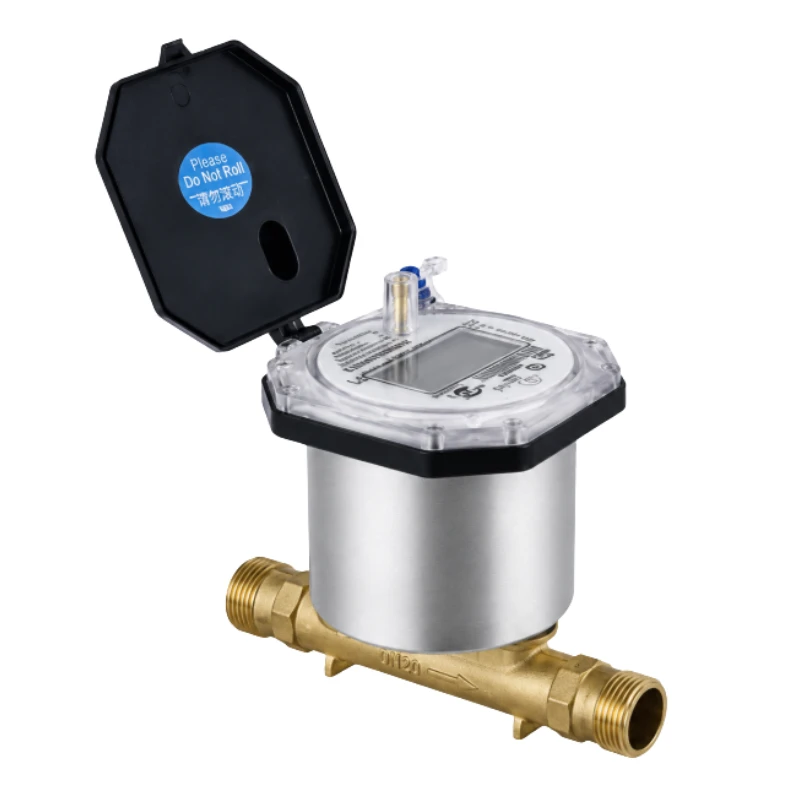

BBUWM-R 是一款用于住宅、商业及水务管网计量的超声水表。产品采用时差法测量顺流与逆流超声波传播时间差，实现用水量测量、显示、存储和远程抄读。
产品无机械活动计量部件，支持 NB-IoT/CAT.1、RS485 和 M-BUS 通信。
产品特点
- DN15 至 DN40 五种口径
- 双向超声波计量
- 量程比可选 R125 至 R500
- 支持水平或垂直安装
- IP68 防护
- 8 位液晶显示
- 本地存储最长 750 天数据
- 可配置滴漏、爆管、结垢及异常用水报警
技术参数
| 参数 | 指标 |
|---|---|
| 公称口径 | DN15、DN20、DN25、DN32、DN40 |
| 累积体积分辨力 | 0.000001 m³ |
| 当前流量分辨力 | 0.000001 m³/h |
| 静态工作电流 | ≤30 µA |
| 电池使用寿命 | >6 年 |
| 显示屏 | 8 位液晶显示 |
| 温度等级 | T30；流量配置表提供 T30/T50 |
| 压力等级 | MAP16 |
| 压力损失等级 | Δp25、Δp40 |
| 防护等级 | IP68 |
| 准确度等级 | 2 级 |
| 电磁环境等级 | E2 |
| 环境严酷度等级 | 0 级 |
| 安装方式 | 水平或垂直 |
| 流场敏感度等级 | U5/D3 或 U0/D0 |
| 反向流 | 支持 |
| 通信 | NB-IoT/CAT.1、RS485、M-BUS |
流量配置
| 公称口径 | 常用流量 Q3 | 过载流量 Q4 | 分界流量 Q2 | 最小流量 Q1 | 可选量程比 R |
|---|---|---|---|---|---|
| DN15 | 2.5 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125、160、200、250、315、400、500 |
| DN20 | 4 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125、160、200、250、315、400、500 |
| DN25 | 6.3 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125、160、200、250、315、400、500 |
| DN32 | 10 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125、160、200、250、315、400、500 |
| DN40 | 16 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125、160、200、250、315、400、500 |
最大允许误差
- Q1 至不包括 Q2：±5%
- Q2 至 Q4：水温 ≤30 °C 时 ±2%，水温 >30 °C 时 ±3%
尺寸与接口
| 口径 | L | W | H | 重量 | 流量管段螺纹 | 管接头螺纹 |
|---|---|---|---|---|---|---|
| DN15 | 165 mm | 103 mm | 155 mm | 1 kg | G3/4B | R1/2 |
| DN20 | 195 mm | 103 mm | 164 mm | 1.2 kg | G1B | R3/4 |
| DN25 | 225 mm | 103 mm | 171 mm | 1.5 kg | G1 1/4B | R1 |
| DN32 | 230 mm | 103 mm | 180 mm | 1.8 kg | G1 1/2B | R1 1/4 |
| DN40 | 300 mm | 103 mm | 189 mm | 2.1 kg | G2B | R1 1/2 |
适用标准
- GB/T 778.1～3-2017
- JJG 162-2019
- CJ/T 434-2013
- EN 13757-4 Wireless M-Bus
