Descripción general

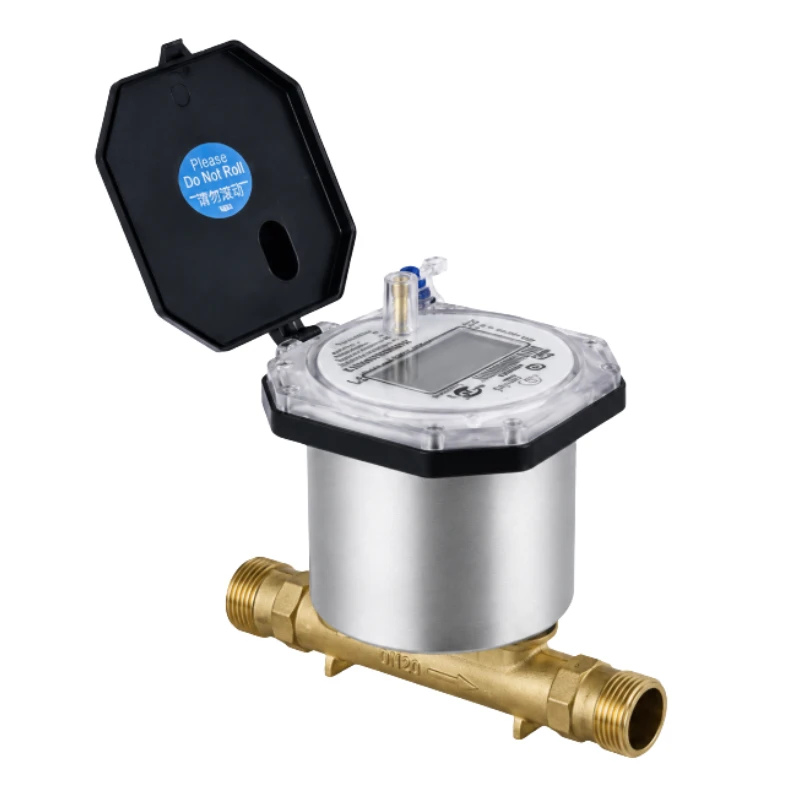

BBUWM-R es un contador ultrasónico de agua para proyectos residenciales, comerciales y de gestión de agua de servicios públicos. Utiliza la diferencia de tiempo de tránsito entre señales ultrasónicas aguas arriba y aguas abajo para medir, mostrar, almacenar y transmitir de forma remota los datos de consumo de agua.
Al no tener elemento mecánico de medición, el contador admite comunicación NB-IoT/CAT.1, RS485 y M-BUS.
Características principales
- Cinco tamaños de DN15 a DN40
- Medición ultrasónica bidireccional
- Rango de medición seleccionable de R125 a R500
- Instalación horizontal o vertical
- Protección IP68
- Pantalla LCD de 8 dígitos
- Hasta 750 días de registros locales
- Alarmas opcionales de fuga, rotura de tubería, incrustaciones y uso anómalo
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Tamaño nominal | DN15, DN20, DN25, DN32, DN40 |
| Resolución del volumen acumulado | 0.000001 m³ |
| Resolución del caudal instantáneo | 0.000001 m³/h |
| Corriente estática de funcionamiento | ≤20 μA |
| Vida útil de la batería | >6 años |
| Pantalla | LCD de 8 dígitos |
| Clase de temperatura | T30; T30/T50 se muestran en las configuraciones de caudal |
| Clase de presión | MAP16 |
| Clase de pérdida de presión | Δp25, Δp40 |
| Grado de protección | IP68 |
| Clase de precisión | Clase 2 |
| Entorno electromagnético | E2 |
| Clase de severidad ambiental | Clase 0 |
| Instalación | Horizontal o vertical |
| Sensibilidad al perfil de flujo | U5/D3 o U0/D0 |
| Flujo inverso | Compatible |
| Comunicación | NB-IoT/CAT.1, RS485, M-BUS |
Configuraciones de caudal
| Tamaño | Caudal permanente Q3 | Caudal de sobrecarga Q4 | Caudal de transición Q2 | Caudal mínimo Q1 | Valores R disponibles |
|---|---|---|---|---|---|
| DN15 | 2.5 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN20 | 4 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN25 | 6.3 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN32 | 10 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN40 | 16 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
Error máximo permitido
- De Q1 a menor que Q2: ±5 %
- De Q2 a Q4: ±2 % a temperaturas del agua hasta 30 °C y ±3 % por encima de 30 °C
Dimensiones y conexiones
| Tamaño | L | W | H | Peso | Rosca del cuerpo | Rosca de la unión |
|---|---|---|---|---|---|---|
| DN15 | 165 mm | 103 mm | 155 mm | 1 kg | G3/4B | R1/2 |
| DN20 | 195 mm | 103 mm | 164 mm | 1.2 kg | G1B | R3/4 |
| DN25 | 225 mm | 103 mm | 171 mm | 1.5 kg | G1 1/4B | R1 |
| DN32 | 230 mm | 103 mm | 180 mm | 1.8 kg | G1 1/2B | R1 1/4 |
| DN40 | 300 mm | 103 mm | 189 mm | 2.1 kg | G2B | R1 1/2 |
Normas aplicables
- GB/T 778.1-3-2017
- JJG 162-2019
- CJ/T 434-2013
- EN 13757-4 Wireless M-Bus
