Présentation du produit

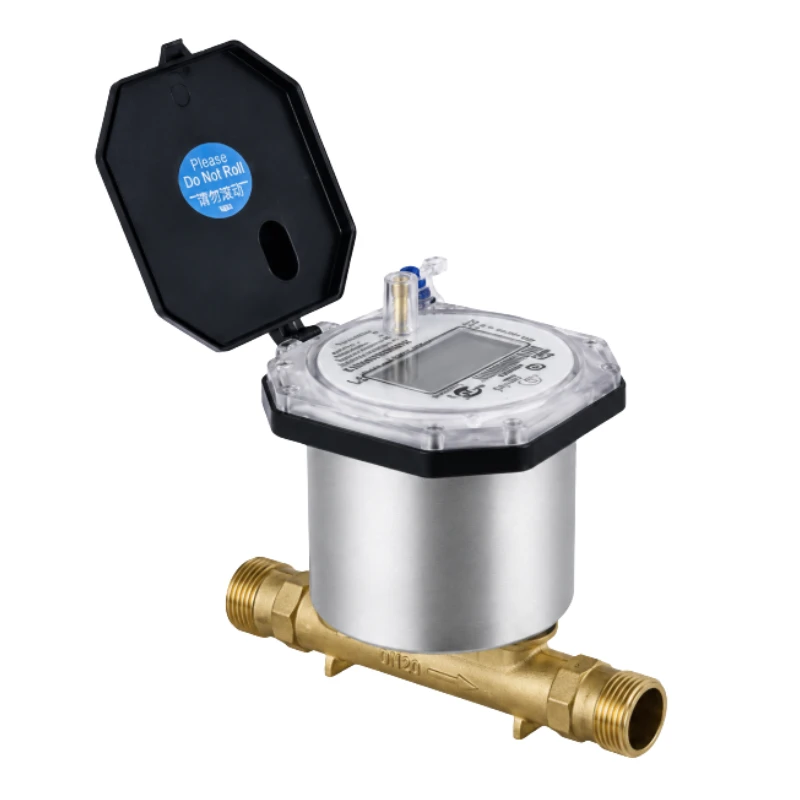

Le BBUWM-R est un compteur d’eau ultrasonore destiné au comptage résidentiel, commercial et des réseaux d’eau. Il mesure la différence de temps de transit des signaux ultrasonores amont et aval pour mesurer, afficher, enregistrer et transmettre à distance la consommation d’eau.
Sans élément mécanique de mesure, il prend en charge les communications NB-IoT/CAT.1, RS485 et M-BUS.
Caractéristiques principales
- Cinq diamètres de DN15 à DN40
- Mesure ultrasonore bidirectionnelle
- Rapport de mesure sélectionnable de R125 à R500
- Installation horizontale ou verticale
- Indice de protection IP68
- Écran LCD à 8 chiffres
- Jusqu’à 750 jours d’enregistrements locaux
- Alarmes de fuite, rupture, entartrage et consommation anormale en option
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Diamètre nominal | DN15, DN20, DN25, DN32, DN40 |
| Résolution du volume cumulé | 0,000001 m³ |
| Résolution du débit instantané | 0,000001 m³/h |
| Courant statique | ≤30 µA |
| Durée de vie de la batterie | >6 ans |
| Affichage | LCD 8 chiffres |
| Classe de température | T30 ; T30/T50 selon la configuration de débit |
| Classe de pression | MAP16 |
| Classe de perte de pression | Δp25, Δp40 |
| Indice de protection | IP68 |
| Classe de précision | Classe 2 |
| Environnement électromagnétique | E2 |
| Classe de sévérité environnementale | Classe 0 |
| Installation | Horizontale ou verticale |
| Sensibilité au profil d’écoulement | U5/D3 ou U0/D0 |
| Débit inverse | Pris en charge |
| Communication | NB-IoT/CAT.1, RS485, M-BUS |
Configurations de débit
| Diamètre | Débit permanent Q3 | Débit de surcharge Q4 | Débit de transition Q2 | Débit minimal Q1 | Rapports R disponibles |
|---|---|---|---|---|---|
| DN15 | 2,5 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN20 | 4 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN25 | 6,3 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN32 | 10 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN40 | 16 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
Erreur maximale admissible
- De Q1 à moins de Q2 : ±5 %
- De Q2 à Q4 : ±2 % pour une température d’eau jusqu’à 30 °C et ±3 % au-delà de 30 °C
Dimensions et raccordements
| Diamètre | L | W | H | Poids | Filetage du corps | Filetage de raccord |
|---|---|---|---|---|---|---|
| DN15 | 165 mm | 103 mm | 155 mm | 1 kg | G3/4B | R1/2 |
| DN20 | 195 mm | 103 mm | 164 mm | 1,2 kg | G1B | R3/4 |
| DN25 | 225 mm | 103 mm | 171 mm | 1,5 kg | G1 1/4B | R1 |
| DN32 | 230 mm | 103 mm | 180 mm | 1,8 kg | G1 1/2B | R1 1/4 |
| DN40 | 300 mm | 103 mm | 189 mm | 2,1 kg | G2B | R1 1/2 |
Normes applicables
- GB/T 778.1-3-2017
- JJG 162-2019
- CJ/T 434-2013
- EN 13757-4 Wireless M-Bus
