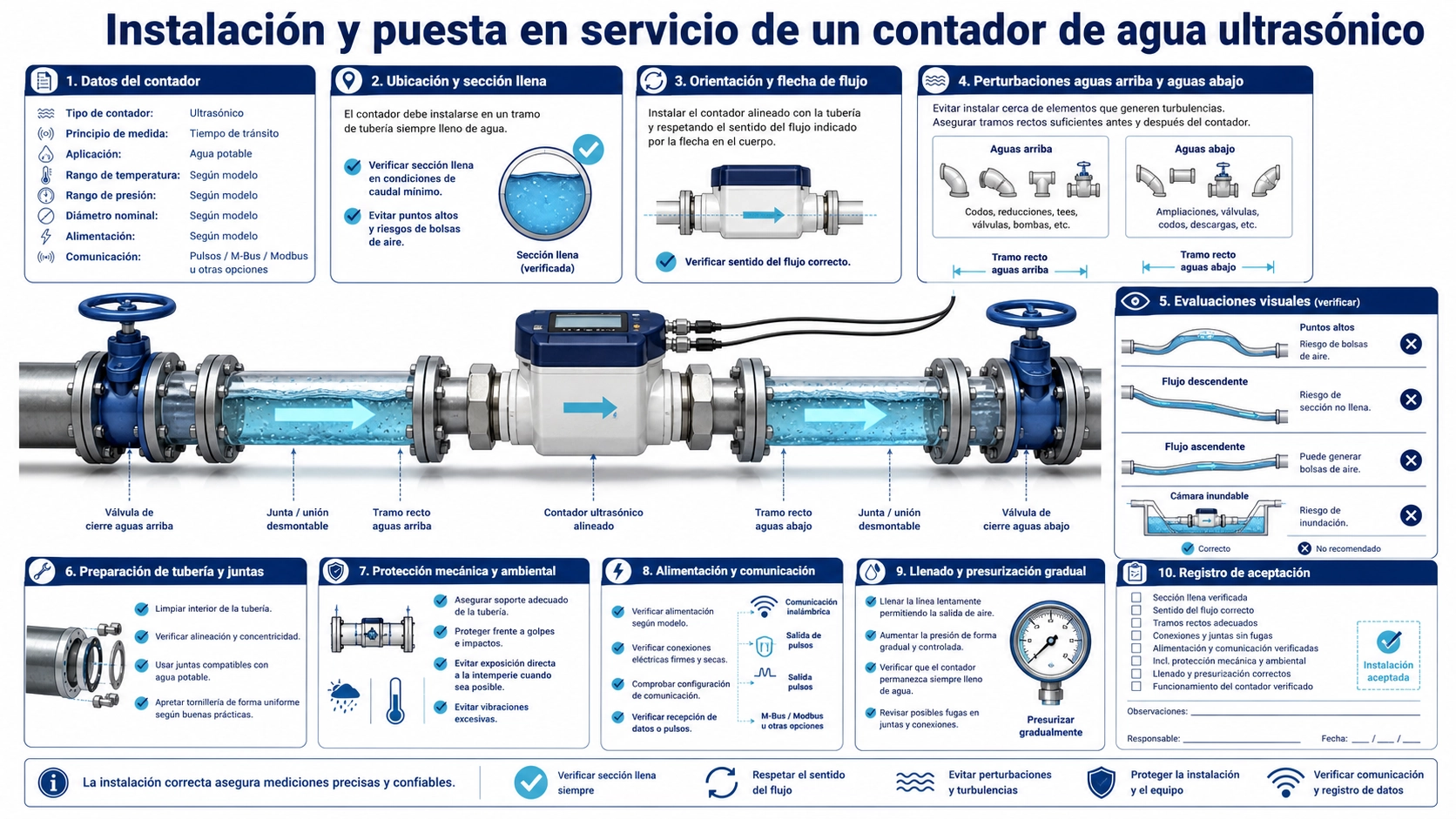

La instalación afecta al rendimiento de la medición
Un contador de agua ultrasónico mide la diferencia de tiempo de tránsito entre señales que viajan a favor y en contra del flujo. El cálculo electrónico puede ser preciso, pero la medición depende también de la condición hidráulica dentro del cuerpo del contador. Aire, tubería parcialmente llena, perturbaciones intensas, una junta desalineada, instalación inversa o una escala incorrecta pueden producir un resultado deficiente aunque el contador funcione.
Este artículo se centra en la instalación y la puesta en servicio en campo. Para seleccionar modelo, diámetro, comunicación, válvula y aplicación, consulte nuestra guía de selección de contadores de agua ultrasónicos DN15 a DN500.
Confirme los datos del contador y del proyecto antes de instalar
- Diámetro nominal y tipo de conexión
- Rango de caudal requerido y relación de rango
- Clase de temperatura y presión
- Orientación de instalación permitida
- Clase de sensibilidad al perfil de flujo aguas arriba y aguas abajo
- Interfaz de comunicación, alimentación y longitud de cable
- Dirección del flujo normal y posible flujo inverso
- Acceso para lectura, servicio, accionamiento de válvulas o sustitución de batería
No elija el punto de instalación solo por conveniencia física. La tubería debe permanecer llena, la electrónica debe ser accesible y el contador no debe exponerse a condiciones fuera de su clasificación ambiental.
Mantenga completamente llena la sección de medición
La medición de agua por tiempo de tránsito requiere un camino líquido continuo entre los transductores. Grandes bolsas de aire, llenado parcial o aire arrastrado repetidamente pueden interrumpir o distorsionar la señal acústica. Evite el punto más alto de una tubería, donde el aire se acumula de forma natural. Una sección ascendente o vertical con flujo hacia arriba suele ser preferible a un lugar donde el agua pueda drenarse.
| Ubicación | Evaluación | Motivo |
|---|---|---|
| Punto alto de la tubería | Normalmente evitar | El aire puede acumularse en el contador |
| Flujo vertical descendente | Evaluar con cuidado | La tubería puede no permanecer llena con poca demanda |
| Flujo vertical ascendente | A menudo adecuado si está aprobado | Ayuda a mantener llena la sección de medición |
| Inmediatamente después de una descarga abierta | Evitar | La tubería puede estar parcialmente llena |
| Cámara expuesta a inundación | Usar solo con protección IP adecuada | Conector, cable y envolvente deben tolerar la inmersión |
Siga la flecha de flujo y la orientación aprobada
Instale el contador de modo que la flecha del cuerpo coincida con el flujo normal. Algunos contadores miden flujo inverso, pero esto no significa que puedan instalarse al revés sin afectar las convenciones de pantalla, la lógica de la válvula o la aceptación del proyecto. Confirme si el registro almacena por separado los volúmenes directo e inverso.
La instalación horizontal y vertical puede estar permitida, pero el rendimiento metrológico o la relación de rango pueden diferir por orientación en un modelo concreto. Utilice la orientación indicada en la documentación del producto y no deduzca permisos a partir de otro contador de cuerpo similar.
Gestione las perturbaciones aguas arriba según la especificación
Codos, bombas, válvulas de control, válvulas parcialmente abiertas, reductores y tes pueden crear remolinos o perfiles de velocidad asimétricos. Las condiciones requeridas aguas arriba y aguas abajo son específicas del modelo. Algunos contadores aprobados tienen clases de sensibilidad como U0/D0 o U5/D3; otros requieren longitudes rectas definidas.
La documentación del contador es el requisito rector. Cuando sea posible, coloque las válvulas de estrangulación o control aguas abajo, no inmediatamente antes del contador, y evite una descarga de bomba justo delante. Si el lugar no cumple la condición indicada, consulte el montaje antes de la puesta en servicio en vez de suponer que el software lo corregirá.
Prepare la tubería y alinee las juntas
Elimine escoria de soldadura, arena, sellador, fragmentos de incrustación y otros residuos antes de instalar el contador. Los residuos pueden dañar el canal de medición, bloquear una válvula, contaminar las ventanas del transductor o crear un flujo anómalo.
En contadores roscados, apoye la tubería para que el par de apriete no se transmita por el cuerpo. Utilice las uniones y sellos especificados. En contadores embridados, alinee las bridas sin forzar el contador. Las juntas deben quedar centradas y no sobresalir en el interior. Una junta que invade el paso puede crear perturbaciones y reducir el diámetro efectivo.
Proteja el contador frente a esfuerzos mecánicos y ambientales
- No utilice el contador como soporte o escalón de la tubería.
- Evite flexión, torsión y vibración excesivas de tuberías sin apoyo.
- Proporcione drenaje o una envolvente adecuada en cámaras con riesgo de inundación.
- Mantenga separados los cables de comunicación y pulsos de los cables de potencia cuando sea posible.
- Mantenga el sellado de los prensaestopas y no deje entradas sin usar abiertas.
- Proteja pantallas y plásticos de condiciones superiores a los límites de luz solar y temperatura.
Comprobaciones eléctricas y de comunicación
Antes de aplicar alimentación o conectar una red, verifique tensión, polaridad, tipo de salida de pulsos, designación A/B de RS485, cableado M-BUS, conexión de pantalla y cualquier requisito de antena externa o gateway. La puesta en servicio de la red debe registrar dirección del contador, velocidad, protocolo, mapa de registros, identificador de comunicación y perfil SIM o inalámbrico cuando corresponda.
Un enlace de comunicación puede estar activo mientras los valores son erróneos porque se seleccionó el registro, factor decimal, formato con signo o unidad incorrectos. Compare el caudal instantáneo y el volumen totalizado en el contador y en la plataforma remota.
Llene y presurice la línea gradualmente
- Confirme que el contador y las uniones están fijados mecánicamente.
- Abra las válvulas lentamente para llenar la línea y desplazar el aire.
- Compruebe si hay fugas antes de aplicar la presión completa.
- Permita que la tubería se llene por completo.
- Compruebe que el contador indica un cero estable cuando se detiene el flujo.
- Genere un flujo conocido y confirme la dirección indicada.
- Compare el volumen totalizado con una referencia adecuada cuando lo requiera la aceptación.
No utilice como resultado de aceptación un arranque inestable con aire en la tubería. Si el contador dispone de diagnósticos de tubería vacía o señal acústica, registre su estado cuando la línea esté completamente llena.
Registro de puesta en servicio y aceptación
Registre modelo, número de serie, diámetro, orientación, flecha de flujo, ubicación, configuración aguas arriba y aguas abajo, fotografías, prueba de presión, resultado de fugas, lectura a caudal cero, comparación de caudal instantáneo, comparación del totalizador, ajustes de comunicación, valor de plataforma y estado final de aceptación. Para comparar especificaciones metrológicas, nuestra guía de Q1, Q2, Q3, Q4 y relación R explica cómo interpretar los rangos declarados.
Deep Minds Ultrasonic suministra contadores de agua ultrasónicos inteligentes para lectura remota y otras configuraciones de medición de diámetros pequeños y grandes. Las reglas finales de instalación deben seguir el modelo elegido y la norma de proyecto aplicable.
Preguntas frecuentes
¿Se puede instalar verticalmente un contador de agua ultrasónico?
Muchos modelos permiten instalación vertical, a menudo con flujo ascendente, pero la orientación aprobada y el rendimiento declarado deben comprobarse para el modelo exacto.
¿Siempre se necesita una tubería recta?
El requisito depende de la clase de sensibilidad al perfil de flujo y de las instrucciones del producto. No aplique una regla genérica de longitud recta a todos los contadores de agua ultrasónicos.
¿Por qué el contador no muestra flujo después de instalarlo?
Compruebe que la tubería está llena, la dirección es correcta, las válvulas de aislamiento están abiertas, se ha eliminado el aire, el contador recibe alimentación y la pantalla o plataforma utiliza las unidades y el registro correctos.
