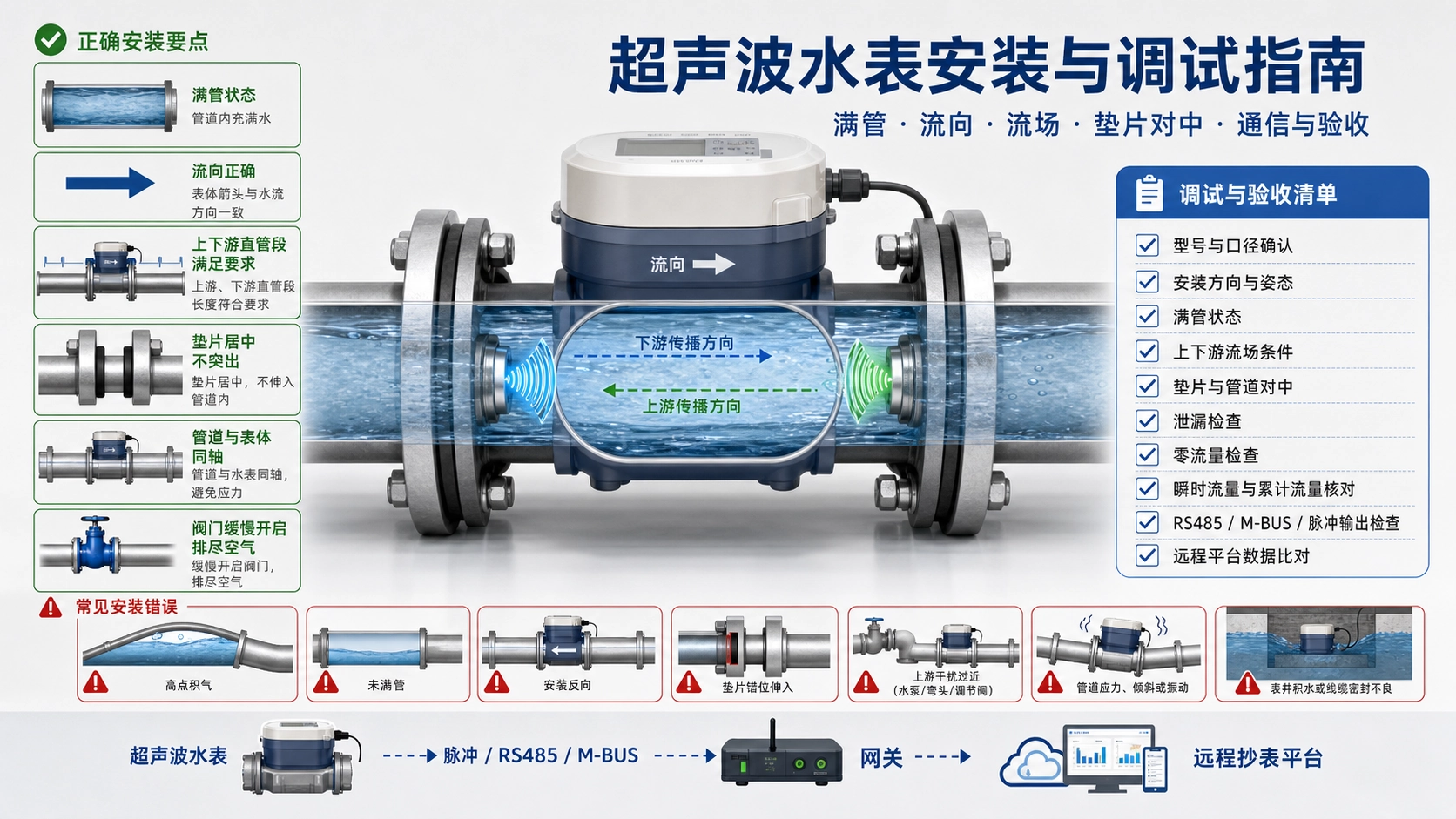

安装条件会直接影响计量结果
超声波水表通过比较顺流和逆流声波的传播时间差计算流量。电子计算本身可以很精确，但实际测量仍依赖表体内的水力状态。积气、非满管、强流场扰动、垫片错位、反向安装或远程系统缩放错误，都可能让一台功能正常的水表表现异常。
本文只讨论现场安装和调试。口径、通信、阀控和项目类型的选择可参考DN15至DN500超声波智能水表选型指南。
安装前确认型号和项目条件
- 公称口径与连接方式
- 所需流量范围和量程比
- 温度等级与压力等级
- 允许的水平或垂直安装方向
- 上游和下游流场敏感等级
- 通信接口、供电和线缆长度
- 正常流向及是否存在反向流
- 抄读、维护、阀门操作或电池更换空间
安装点不能只按“方便施工”选择。管道需要长期保持满管，仪表和通信部分需要可维护，环境也不能超过产品防护和温度范围。
确保测量段始终满管
时差法测量需要两个换能器之间存在连续液体声路。大气泡、局部非满管或持续夹气都会中断或扭曲声信号。应避免把水表安装在容易积气的管道最高点，也不要安装在可能自行排空的位置。
| 位置 | 建议 | 原因 |
|---|---|---|
| 管道最高点 | 通常避免 | 容易在表体内积气 |
| 向下流动的立管 | 谨慎评估 | 低流量时可能无法保持满管 |
| 向上流动的立管 | 型号允许时通常较合适 | 有助于保持测量段充满 |
| 敞口排放后方 | 避免 | 管道可能处于非满管状态 |
| 易淹水井室 | 仅限相应防护等级 | 表体、连接器和线缆必须满足实际浸水条件 |
确认流向和允许的安装姿态
表体箭头应与正常水流方向一致。部分产品可以测量反向流，但这不代表可以随意把表体反装，因为显示逻辑、阀门控制和验收要求仍可能受影响。还应确认正向与反向累计量是否分别记录。
某些型号支持水平和垂直安装，但不同姿态下的量程比或计量参数可能不同。必须以具体型号说明书为准，不能因为外形相似就套用另一款水表的安装方式。
按具体产品要求处理上游扰动
弯头、泵、调节阀、半开阀门、变径和三通会产生旋流或不对称速度分布。不同水表对直管段的要求不同。有些产品标注U0/D0、U5/D3等流场敏感等级，另一些产品则明确要求一定长度的上游和下游直管段。
最终应以所选型号资料为准。条件允许时，调节阀宜布置在水表下游，不要把泵出口直接接在水表前方。如果现场无法满足规定条件，应在调试前评估，而不是假设软件可以自动修正。
清理管道并正确安装垫片
安装前清除焊渣、砂粒、密封材料、锈垢和其他杂物。杂物可能污染声学窗口、卡住内置阀门或造成异常流场。
螺纹表安装时应支撑管道，避免拧紧力矩通过表体传递。法兰表应在法兰自然对中后安装，不能强行拉拽表体校正管道。密封垫片必须居中，不能伸入流道，否则会缩小有效口径并形成扰动。
避免机械和环境应力
- 不要让水表承担管道重量，也不要踩踏表体。
- 避免未支撑管道产生弯曲、扭转和持续振动。
- 易淹井室应做好排水，并确认实际防护等级。
- 通信和脉冲线缆尽量与大功率电缆分开敷设。
- 保持电缆密封接头完整，未使用的入口应封闭。
- 显示器和塑料部件不要长期处于超出额定范围的温度和日晒条件。
接线和通信调试
上电前核对供电电压、极性、脉冲输出类型、RS485 A/B、M-BUS接线、屏蔽方式以及外置天线或网关需求。通信调试记录应包括仪表地址、波特率、协议、寄存器、通信编号、无线参数和平台单位。
通信“在线”不等于数据正确。错误寄存器、小数缩放、数据类型或单位都可能导致平台数值异常。应将水表本地瞬时流量和累计量与远程平台逐项比较。
缓慢通水和升压
- 确认表体和接头已固定。
- 缓慢开启阀门，使管道充水并排出空气。
- 升至全压前检查渗漏。
- 确认测量段完全充满。
- 停止流动时检查零流量是否稳定。
- 建立已知流量并核对方向。
- 项目要求时，用合适参考方法比较累计体积。
不要把充水初期的夹气和不稳定阶段作为验收结果。如果产品带空管或声信号诊断，应在管道完全充满后记录其状态。
形成安装与验收记录
记录型号、序列号、口径、安装姿态、流向、管道位置、上下游结构、安装照片、压力和泄漏检查、零流量、瞬时流量比对、累计量比对、通信参数、平台数值和最终结论。关于流量范围参数，可继续阅读Q1、Q2、Q3、Q4与R值说明。
Deep-Minds提供远程抄读超声波智能水表及其他小口径和大口径方案。最终安装条件必须以具体型号和项目适用标准为准。
常见问题
超声波水表可以垂直安装吗？
许多型号支持垂直安装，通常优先采用向上流动，但必须确认具体型号允许的姿态和对应计量参数。
所有超声波水表都需要直管段吗？
要求取决于流场敏感等级和产品说明，不能用一套通用长度套用所有型号。
安装后没有流量显示怎么办？
检查是否满管、流向是否正确、阀门是否打开、空气是否排净、仪表是否供电，以及本地和平台是否使用正确的寄存器与单位。
