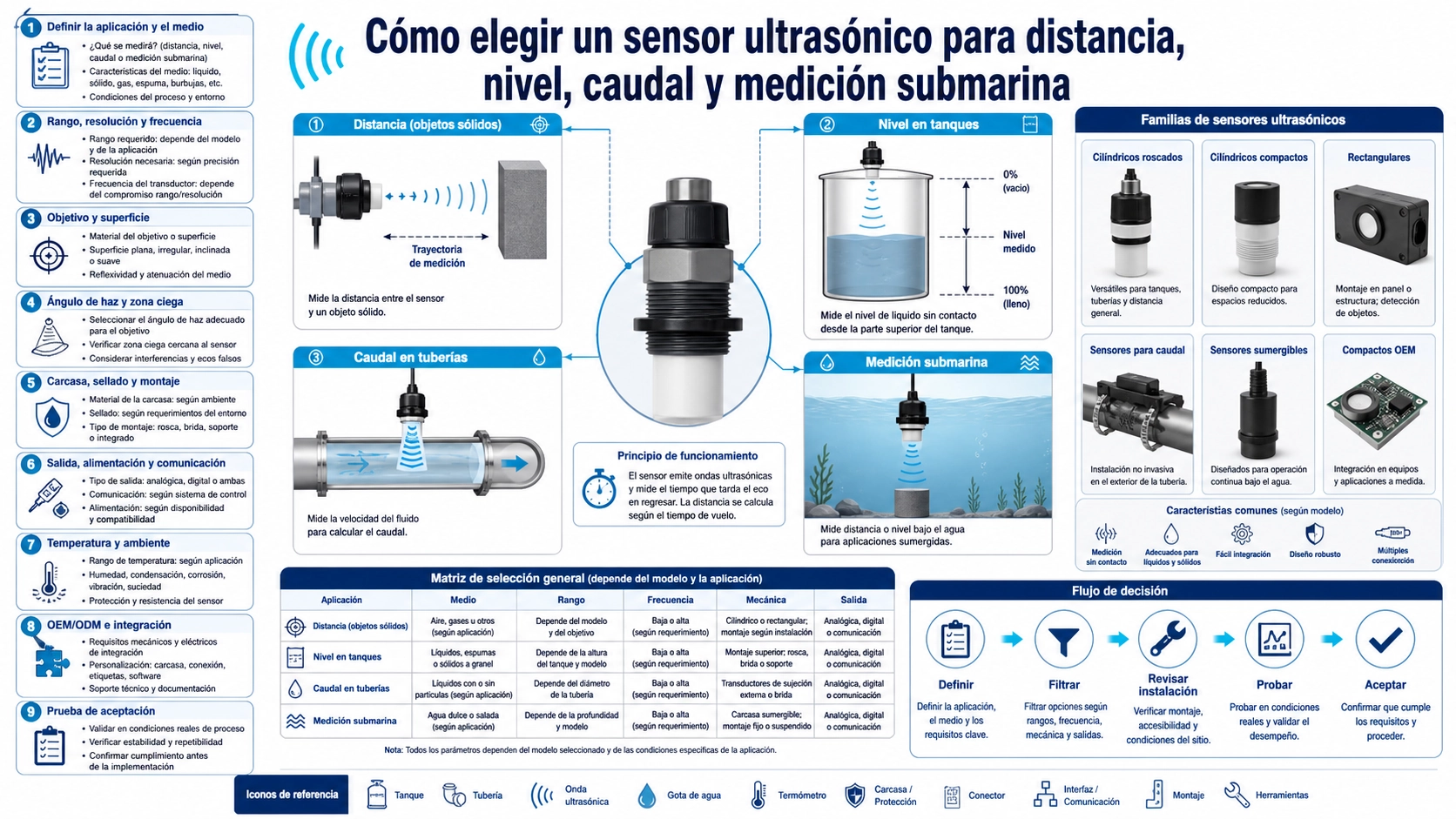

No existe un sensor ultrasónico universal
La expresión «sensor ultrasónico» abarca dispositivos muy distintos: transductores de aire para distancia, medidores de nivel completos, pares para caudal en líquidos o gases y sondas acústicas para trabajar bajo el agua. Todos utilizan ondas por encima del rango audible, pero no comparten necesariamente frecuencia, adaptación, carcasa, electrónica ni método de calibración.
Una selección fiable comienza por la función y el medio de propagación. Elegir solo por diámetro o frecuencia puede producir alcance insuficiente, zona ciega excesiva, eco débil o incompatibilidad mecánica. La explicación de Britannica sobre los ultrasonidos sirve como referencia física general; la especificación de ingeniería debe partir de la aplicación real.
Paso 1: definir qué debe medir el sistema
| Función | Trayectoria típica | Variables decisivas |
|---|---|---|
| Distancia o presencia | Sensor–aire–objetivo–aire–sensor | Blanco, rango, zona ciega, haz y ciclo |
| Nivel | Desde arriba a la superficie, o a través del recipiente | Geometría, espuma, vapor, blindaje y montaje |
| Caudal | Entre transductores a través del fluido | Fluido, tubería, ángulo, tiempo y caudal mínimo |
| Profundidad submarina | Sonda–agua–fondo/objetivo–agua–sonda | Profundidad, haz, presión, cable y reverberación |
| Transductor OEM | Definida por el equipo final | Circuito, carcasa, tolerancias y validación |
Redacte una frase verificable: «medir una placa de acero entre 0,3 y 4 m con actualización de 10 Hz» es mejor que «necesito un sensor de 40 kHz». La función define qué significa éxito y qué datos se deben ensayar.
Paso 2: identificar el medio acústico
El sonido se propaga de manera diferente en aire, agua, líquidos de proceso, gases y sólidos. La impedancia acústica y las interfaces determinan cuánta energía se transmite o refleja. Un transductor diseñado para aire suele tener una adaptación distinta de una sonda sumergible; cambiar de medio no es una sustitución directa.
En aire importan temperatura, humedad, viento y gradientes. En líquido cuentan composición, burbujas, presión y temperatura. En gas, presión, mezcla, velocidad y contaminación pueden afectar la señal. Bajo el agua hay que añadir presión hidrostática, estanqueidad, absorción y reflexiones del fondo o de la estructura.
Paso 3: fijar rango útil y zona ciega
Indique tanto la distancia mínima como la máxima. La zona ciega aparece porque el transductor y el circuito necesitan recuperarse después del impulso de transmisión. Un modelo con gran alcance puede no detectar un objetivo cercano. La energía necesaria para llegar lejos también depende del tamaño y la orientación del blanco, no solo de la potencia nominal.
Para distancia en aire, consulte la guía específica de selección de sensores ultrasónicos de distancia. Allí se detallan el blanco garantizado, el haz, la cadencia, el ambiente y la diferencia entre transductor y sensor terminado.
Paso 4: seleccionar una banda de frecuencia razonable
La frecuencia no se debe escoger mediante una tabla universal. En términos generales, una frecuencia menor puede favorecer alcance y menor absorción, mientras que una frecuencia mayor puede permitir estructuras más pequeñas o mayor resolución temporal. Sin embargo, diámetro activo, amortiguamiento, excitación, sensibilidad, medio y blanco modifican ese compromiso.
Una frecuencia central también viene acompañada de tolerancia y ancho de banda. El circuito de transmisión y recepción debe funcionar con la impedancia real del dispositivo. Si se trata de caudal por tiempo de tránsito, la frecuencia y el tamaño deben adaptarse al fluido y al diámetro de tubería. La guía de transductores ultrasónicos para caudal de gas explica por qué presión, composición y caudal mínimo deben formar parte de la selección.
Paso 5: revisar blanco, superficie y ángulo del haz
Una pared plana perpendicular refleja mejor que una tela, una espuma o una superficie inclinada. Un blanco pequeño puede quedar dentro de la keule geométrica y aun así devolver poca energía. Especifique material, dimensiones, ángulo, velocidad y variación de posición; para nivel, describa espuma, oleaje, polvo y pendiente.
El ángulo de haz publicado depende del método y del umbral utilizado para medirlo. No representa un cilindro rígido ni garantiza detección uniforme dentro de un cono. Dibuje paredes, boquillas, soportes y obstáculos a lo largo de toda la trayectoria.
Paso 6: decidir entre transductor, módulo y equipo completo
- Transductor: elemento electroacústico que necesita excitación, recepción, temporización, compensación y procesamiento.
- Módulo: integra parte de la electrónica, pero puede requerir carcasa, calibración y lógica del producto.
- Sensor o instrumento: entrega una salida definida y suele incluir protección, configuración y especificación de medición.
Para nivel, la comparación entre medidores integrados, separados y externos inferiores ayuda a elegir la arquitectura. En una integración OEM, en cambio, deben compartirse la impedancia, el impulso permitido, la ganancia, el ringing, la ventana de recepción y la referencia de prueba.
Paso 7: comprobar mecánica y ambiente
Defina diámetro, altura, rosca, tolerancias, material, conector, cable, montaje, sellado y superficie acústica. Una membrana añadida, una rejilla, adhesivo o encapsulado pueden desplazar la resonancia y reducir sensibilidad. La protección IP del componente no garantiza por sí sola la del equipo instalado; juntas, conectores y drenaje también cuentan.
Incluya temperatura de operación y almacenamiento, ciclos térmicos, humedad, condensación, químicos, radiación UV, choque y vibración. En aplicaciones sumergidas, especifique profundidad máxima, tiempo de inmersión, agua dulce o salada y alivio de tensión del cable. La guía de frecuencia para transductores de profundidad submarina relaciona frecuencia, alcance, haz, presión y entorno.
Paso 8: definir salida e integración eléctrica
En un sensor acabado, indique si se necesita salida conmutada, 0–10 V, 4–20 mA, UART, RS485/Modbus u otra interfaz. Especifique alimentación, consumo, resolución, frecuencia de actualización, diagnóstico y comportamiento ante pérdida de eco. En un transductor, solicite impedancia frente a frecuencia, capacitancia, sensibilidad, nivel de excitación permitido y condiciones de ensayo.
La compatibilidad eléctrica no debe asumirse por compartir frecuencia nominal. El circuito de adaptación, transformador, protección, ancho de pulso y ganancia forman un sistema con el transductor. El rendimiento debe verificarse con la electrónica y la mecánica finales.
Estándar o personalizado
Use un producto estándar cuando rango, carcasa, montaje, salida y ambiente ya cumplan el requisito. La personalización tiene sentido cuando existe una restricción estable y medible: dimensiones, cable, conector, encapsulado, frecuencia, ancho de banda, interfaz o volumen de producción. No conviene personalizar antes de confirmar que la física de la aplicación funciona.
Para una solicitud OEM, una RFQ completa debe enumerar los datos que reducen iteraciones entre muestra, diseño y validación.
Lista de datos para una recomendación
- Función de medida y criterio de aceptación.
- Medio, composición, presión y temperatura.
- Distancia mínima, máxima, resolución y actualización.
- Blanco o superficie: material, tamaño, ángulo y movimiento.
- Espacio, montaje, carcasa, cable, conector y sellado.
- Alimentación, salida, protocolo y electrónica disponible.
- Pruebas ambientales, normativas, cantidad y calendario.
Adjunte dibujos, fotos y datos del equipo anterior. Para que el equipo revise una selección concreta, envíe el paquete de aplicación a Deep Minds Ultrasonic. La recomendación será más útil si el rango y el criterio de aceptación están expresados como condiciones verificables.
Preguntas frecuentes
¿Una frecuencia más alta siempre ofrece mayor precisión?
No. Puede mejorar determinados aspectos de resolución, pero también aumenta la absorción y cambia el alcance. Precisión final depende de señal, temporización, compensación, geometría y calibración.
¿Puedo usar el mismo transductor en aire y agua?
Normalmente no sin rediseño. La adaptación acústica y la carga son muy diferentes. Debe elegirse un dispositivo diseñado y validado para el medio.
¿Qué dato evita más errores de selección?
Una descripción completa del trayecto acústico: medio, rango mínimo y máximo, blanco, obstáculos y peor condición. La frecuencia por sí sola aporta muy poca información.
Conclusión
Elegir un sensor ultrasónico significa casar aplicación, medio, rango, frecuencia, blanco, haz, mecánica, electrónica y ambiente. Primero defina qué debe medirse y cómo se aceptará; después decida la arquitectura y el componente. Ese orden reduce muestras inadecuadas y convierte la selección en una decisión técnica verificable.
