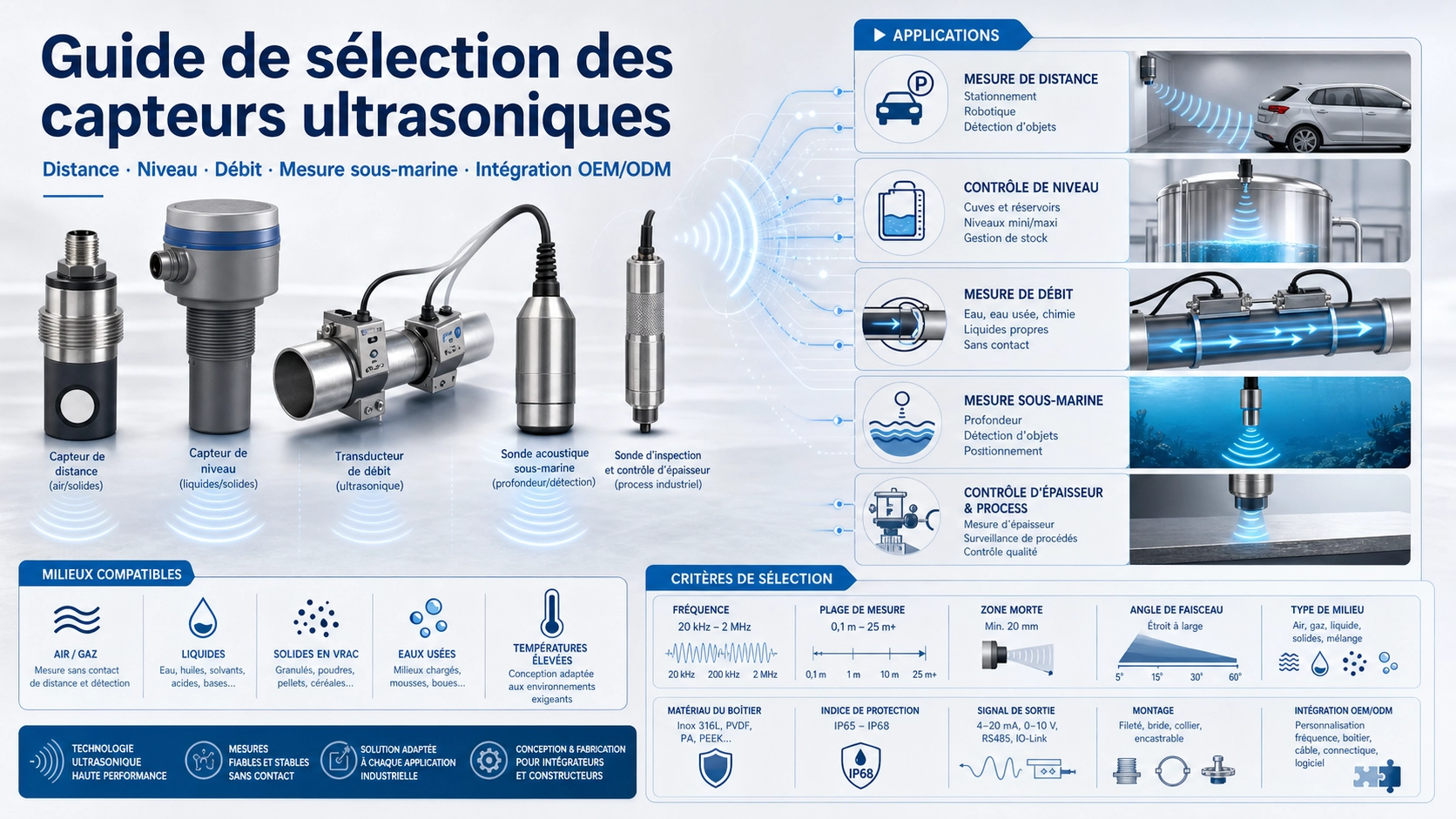

Pourquoi la sélection du capteur ultrasonique est importante
Les capteurs ultrasoniques sont utilisés pour la mesure de distance, la détection de niveau, le comptage de débit, la détection acoustique sous-marine, la détection d’objets et l’automatisation industrielle. Ces applications utilisent toutes des ondes ultrasoniques, mais elles n’exigent pas la même fréquence, le même angle de faisceau, le même boîtier, ni la même interface de sortie.
Types d’applications principales
- Mesure de distance : détection d’objets, positionnement, évitement d’obstacles et contrôle de déplacement.
- Mesure de niveau : mesure sans contact dans les réservoirs, cuves, silos, bassins et systèmes de stockage.
- Mesure de débit : transducteurs et capteurs utilisés dans les compteurs d’eau, débitmètres, compteurs de chaleur ou systèmes de surveillance de flux.
- Détection sous-marine : applications dans l’eau où le choix de la fréquence, du boîtier et de l’étanchéité devient déterminant.
- Détection industrielle : présence d’objet, contrôle de hauteur, sécurité machine et suivi de process.
Critères de sélection
Les principaux critères sont la fréquence de fonctionnement, la plage de mesure, le milieu de propagation, l’angle de faisceau, le matériau du boîtier, l’indice de protection, le signal de sortie et les contraintes d’intégration. L’air, l’eau, les liquides, les gaz et les matériaux solides ne se comportent pas de la même manière ; un capteur conçu pour un milieu ne peut donc pas être transféré automatiquement à un autre.
Repères de fréquence
| Plage de fréquence | Applications typiques |
|---|---|
| 20 kHz – 50 kHz | Mesure de distance plus longue, détection d’obstacles, capteurs de stationnement |
| 50 kHz – 200 kHz | Distance, niveau, détection d’objets et automatisation industrielle |
| 200 kHz – 500 kHz | Mesure de profondeur, détection de niveau et mesures industrielles sélectionnées |
| 500 kHz – 2 MHz | Mesure de débit, mesure en liquide et détection haute résolution |
Produit standard ou solution personnalisée ?
Un modèle standard convient lorsque la fréquence, la portée, le boîtier, la sortie et la méthode d’installation correspondent déjà à l’application. Une conception personnalisée peut être nécessaire pour des dimensions spécifiques, un environnement sévère, une interface de communication particulière, un câble sur mesure ou une performance acoustique définie.
Informations à préparer
- Type d’application et milieu de mesure
- Portée de mesure et zone morte
- Matériau, forme et état de surface de la cible
- Fréquence, angle de faisceau et espace de montage
- Température, pression, humidité, poussière, vent ou bruit acoustique
- Boîtier, étanchéité, sortie, alimentation et quantité OEM/ODM
Avec ces informations, nous pouvons effectuer une première revue technique, recommander un modèle existant ou proposer une adaptation mécanique, électrique ou acoustique selon les besoins du projet.
