Den universellen Ultraschallsensor gibt es nicht

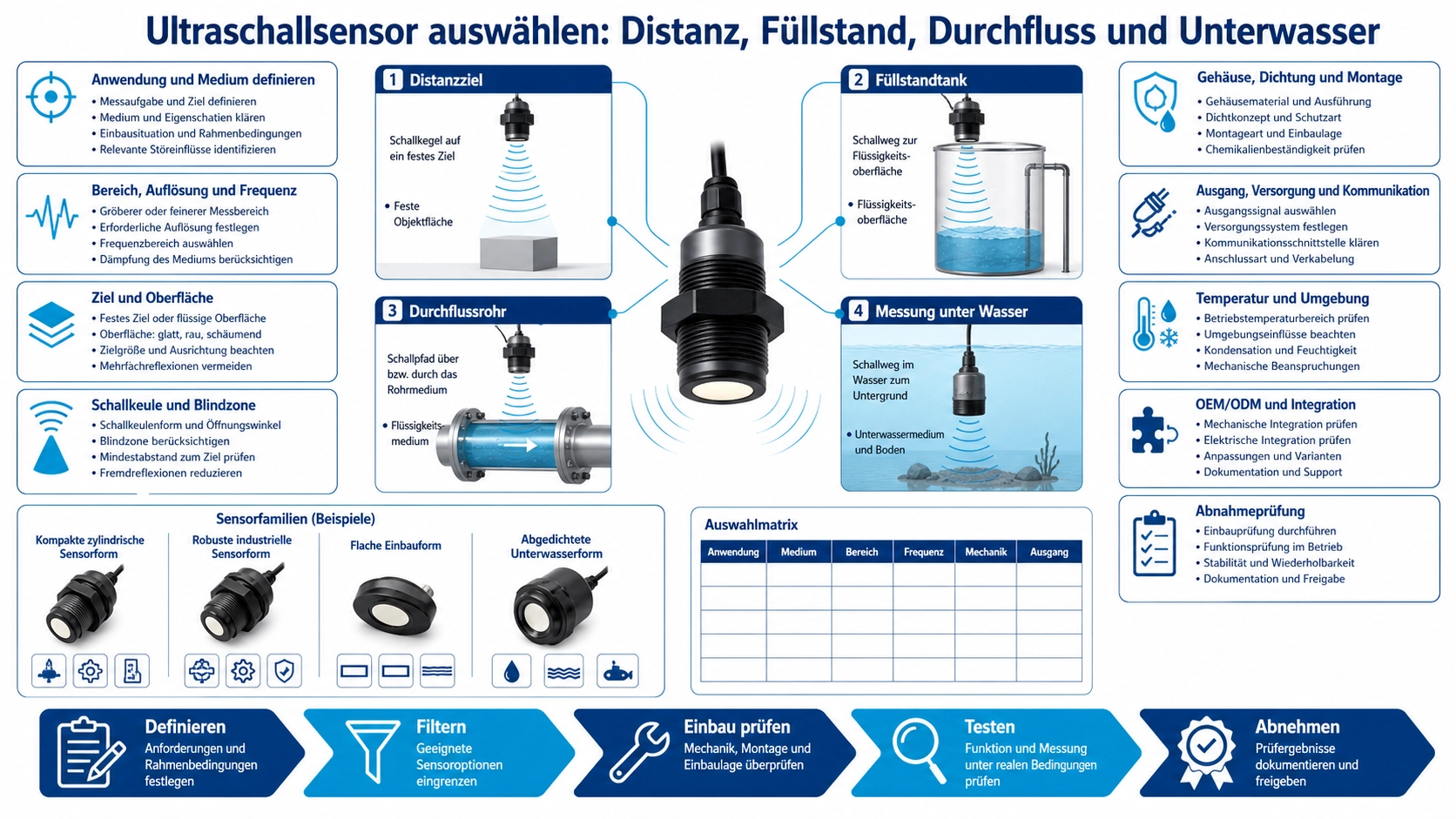

Unter „Ultraschallsensor“ fallen sehr unterschiedliche Produkte: Luftwandler für Abstand, komplette Füllstandmessgeräte, Wandlerpaare für Flüssigkeits- oder Gasdurchfluss und akustische Sonden für Unterwasserbetrieb. Sie nutzen Frequenzen oberhalb des Hörbereichs, benötigen aber nicht dieselbe Frequenz, Anpassung, Mechanik, Elektronik oder Kalibrierung.
Eine belastbare Auswahl beginnt mit Funktion und Ausbreitungsmedium. Wer nur Durchmesser oder Nennfrequenz vergleicht, riskiert zu geringe Reichweite, eine große Blindzone, schwache Echos oder mechanische Unverträglichkeit. Der Beitrag von Britannica über Ultraschall bietet physikalischen Hintergrund; die technische Spezifikation muss aus der realen Anwendung entstehen.
Schritt 1: Messaufgabe eindeutig definieren
| Funktion | Typischer Schallweg | Entscheidende Größen |
|---|---|---|
| Distanz oder Präsenz | Sensor–Luft–Ziel–Luft–Sensor | Ziel, Bereich, Blindzone, Keule und Zyklus |
| Füllstand | Von oben zur Oberfläche oder durch den Behälter | Geometrie, Schaum, Dampf, Montage |
| Durchfluss | Zwischen Wandlern durch das Fluid | Fluid, Rohr, Winkel, Laufzeit, Mindestfluss |
| Unterwassertiefe | Sonde–Wasser–Grund/Ziel–Wasser–Sonde | Tiefe, Keule, Druck, Kabel, Nachhall |
| OEM-Wandler | Durch das Endgerät bestimmt | Schaltung, Gehäuse, Toleranz, Validierung |
Formulieren Sie einen prüfbaren Satz. „Eine Stahlplatte zwischen 0,3 und 4 m bei 10 Hz Aktualisierung messen“ ist hilfreicher als „40-kHz-Sensor gesucht“. Die Funktion legt fest, was Erfolg bedeutet und welche Daten geprüft werden müssen.
Schritt 2: Ausbreitungsmedium bestimmen
Schall breitet sich in Luft, Wasser, Prozessflüssigkeiten, Gasen und Festkörpern unterschiedlich aus. Akustische Impedanz und Grenzflächen bestimmen, wie viel Energie übertragen oder reflektiert wird. Ein Luftwandler besitzt meist eine andere Anpassung als eine Tauchsonde; ein Medienwechsel ist kein direkter Austausch.
In Luft zählen Temperatur, Feuchte, Wind und Gradienten. In Flüssigkeit wirken Zusammensetzung, Blasen, Druck und Temperatur. Bei Gas können Druck, Gemisch, Geschwindigkeit und Verschmutzung die Signalstrecke verändern. Unter Wasser kommen hydrostatischer Druck, Dichtheit, Absorption und Reflexionen an Grund oder Konstruktion hinzu.
Schritt 3: Nutzbereich und Blindzone festlegen
Geben Sie Mindest- und Maximalabstand an. Die Blindzone entsteht, weil Wandler und Schaltung nach dem Sendeimpuls ausschwingen und sich erholen müssen. Ein Gerät mit großer Reichweite kann ein sehr nahes Ziel verfehlen. Die für weite Strecken notwendige Energie hängt außerdem von Größe und Ausrichtung des Ziels ab, nicht nur von einer Leistungsangabe.
Für Luftdistanz behandelt der Auswahlleitfaden für Ultraschall-Abstandssensoren garantiertes Ziel, Keule, Messrate, Umgebung und den Unterschied zwischen Wandler und fertigem Sensor.
Schritt 4: sinnvollen Frequenzbereich wählen
Die Frequenz sollte nicht aus einer universellen Tabelle übernommen werden. Grundsätzlich kann eine niedrigere Frequenz Reichweite und geringere Absorption begünstigen; eine höhere Frequenz kann kleinere Strukturen oder bessere Zeitauflösung ermöglichen. Aktiver Durchmesser, Dämpfung, Ansteuerung, Empfindlichkeit, Medium und Ziel verändern diesen Kompromiss.
Zur Mittenfrequenz gehören Toleranz und Bandbreite. Sende- und Empfangsschaltung müssen mit der realen Impedanz arbeiten. Bei Laufzeit-Durchflussmessung sind Frequenz und Baugröße auf Fluid und Rohrdurchmesser abzustimmen. Der Leitfaden für Ultraschall-Gasdurchflusswandler zeigt, warum Druck, Zusammensetzung und Mindestdurchfluss in die Auswahl gehören.
Schritt 5: Ziel, Oberfläche und Schallkeule prüfen
Eine ebene, senkrechte Wand reflektiert besser als Stoff, Schaum oder eine geneigte Fläche. Ein kleines Ziel kann geometrisch innerhalb der Keule liegen und dennoch zu wenig Energie zurückgeben. Spezifizieren Sie Werkstoff, Abmessung, Winkel, Geschwindigkeit und Lageänderung; bei Füllstand zusätzlich Schaum, Wellen, Staub und Böschung.
Der veröffentlichte Öffnungswinkel hängt von Messmethode und Schwellenwert ab. Er beschreibt keinen starren Zylinder und garantiert keine gleichmäßige Erkennung im gesamten Kegel. Wände, Stutzen, Halter und Hindernisse müssen über den vollständigen Weg eingezeichnet werden.
Schritt 6: Wandler, Modul oder Messgerät
- Wandler: elektroakustisches Element, das Ansteuerung, Empfang, Zeitsteuerung, Kompensation und Auswertung benötigt.
- Modul: enthält einen Teil der Elektronik, kann aber Gehäuse, Kalibrierung und Produktlogik verlangen.
- Sensor oder Instrument: liefert einen definierten Ausgang und umfasst meist Schutz, Konfiguration und Messspezifikation.
Für Niveauanwendungen unterstützt der Vergleich integrierter, getrennter und externer Füllstandmessertypen die Architekturwahl. Bei OEM-Integration müssen dagegen Impedanz, zulässiger Impuls, Verstärkung, Ausschwingen, Empfangsfenster und Prüfbezug gemeinsam betrachtet werden.
Schritt 7: Mechanik und Umgebung bewerten
Definieren Sie Durchmesser, Höhe, Gewinde, Toleranzen, Werkstoff, Stecker, Kabel, Montage, Abdichtung und akustische Fläche. Eine zusätzliche Membran, ein Gitter, Klebstoff oder Verguss kann Resonanz verschieben und Empfindlichkeit senken. Die IP-Angabe eines Bauteils garantiert nicht die Schutzart des eingebauten Geräts; Dichtungen, Anschlüsse und Entwässerung zählen ebenfalls.
Zu erfassen sind Betriebs- und Lagertemperatur, Temperaturwechsel, Feuchte, Kondensat, Chemikalien, UV, Stoß und Schwingung. Für Tauchbetrieb gehören maximale Tiefe, Eintauchdauer, Süß- oder Salzwasser und Zugentlastung des Kabels dazu. Der Frequenzleitfaden für Unterwasser-Tiefenwandler verbindet Frequenz, Reichweite, Keule, Druck und Umfeld.
Schritt 8: elektrische Schnittstelle definieren
Bei einem fertigen Sensor ist festzulegen, ob Schaltausgang, 0–10 V, 4–20 mA, UART, RS485/Modbus oder eine andere Schnittstelle benötigt wird. Versorgung, Verbrauch, Auflösung, Aktualisierung, Diagnose und Verhalten bei Echoverlust gehören in die Spezifikation. Bei einem Wandler sind Impedanzverlauf, Kapazität, Empfindlichkeit, zulässige Anregung und Prüfbedingungen anzufordern.
Elektrische Kompatibilität folgt nicht aus gleicher Nennfrequenz. Anpassnetzwerk, Transformator, Schutz, Impulsbreite und Verstärkung bilden mit dem Wandler ein System. Die Leistung muss mit endgültiger Elektronik und Mechanik verifiziert werden.
Standard oder kundenspezifisch?
Ein Standardprodukt ist sinnvoll, wenn Bereich, Gehäuse, Montage, Ausgang und Umwelt bereits passen. Kundenspezifische Entwicklung lohnt sich bei stabilen, messbaren Anforderungen an Abmessung, Kabel, Stecker, Verguss, Frequenz, Bandbreite, Schnittstelle oder Stückzahl. Eine Anpassung sollte erst beginnen, wenn die Physik der Anwendung bestätigt ist.
Für OEM-Anfragen muss eine vollständige RFQ die Angaben enthalten, die Schleifen zwischen Muster, Design und Validierung verkürzen.
Checkliste für eine Empfehlung
- Messfunktion und Abnahmekriterium.
- Medium, Zusammensetzung, Druck und Temperatur.
- Mindest- und Maximaldistanz, Auflösung und Aktualisierung.
- Ziel oder Oberfläche: Werkstoff, Größe, Winkel und Bewegung.
- Bauraum, Montage, Gehäuse, Kabel, Stecker und Dichtung.
- Versorgung, Ausgang, Protokoll und vorhandene Elektronik.
- Umweltprüfung, Normen, Menge und Zeitplan.
Zeichnungen, Fotos und Daten des bisherigen Geräts sollten beiliegen. Für eine konkrete Auswahl können Sie das Anwendungspaket an Deep Minds Ultrasonic senden. Je prüfbarer Bereich und Abnahmekriterium beschrieben sind, desto aussagekräftiger wird die Empfehlung.
Häufige Fragen
Bedeutet höhere Frequenz immer höhere Genauigkeit?
Nein. Sie kann einzelne Aspekte der Auflösung verbessern, erhöht aber oft die Absorption und verändert die Reichweite. Endgenauigkeit hängt von Signal, Zeitmessung, Kompensation, Geometrie und Kalibrierung ab.
Kann derselbe Wandler in Luft und Wasser arbeiten?
Im Allgemeinen nicht ohne Neuauslegung. Akustische Anpassung und Belastung unterscheiden sich stark. Das Bauteil muss für das Medium konstruiert und geprüft sein.
Welche Angabe verhindert die meisten Fehlentscheidungen?
Die vollständige Beschreibung des Schallwegs: Medium, Mindest- und Maximalbereich, Ziel, Hindernisse und ungünstigster Zustand. Die Frequenz allein sagt wenig aus.
Fazit
Die Auswahl eines Ultraschallsensors verbindet Aufgabe, Medium, Bereich, Frequenz, Ziel, Keule, Mechanik, Elektronik und Umwelt. Zuerst werden Messgröße und Abnahme definiert, danach Architektur und Bauteil. Diese Reihenfolge reduziert ungeeignete Muster und macht die Auswahl technisch prüfbar.
