Die Auswahl eines Gaswandlers ist eine Systemaufgabe
Ultraschall-Gasdurchflussmessung wird in Zählern, Prozessleitungen, Beatmung, Analysatoren, Verbrennung und Kanälen eingesetzt. Der Wandler ist nur ein Teil. Seine Eignung hängt von Gas, Messrohr, Schallweg, Druck, Temperatur, Frequenz, Elektronik, Kalibrierung und Fertigungskonstanz ab.
Ein Muster mit starkem Signal in Raumluft kann sich im fertigen Zähler anders verhalten. Geometrie, Reflektoren, Gasgemisch, Druck, Temperatur, Verschmutzung, Kabel und Analog-Frontend verändern Amplitude, Phase, Nulldurchfluss-Offset und Laufzeiterkennung. Bewerten Sie deshalb die gesamte Kette statt eines einzelnen Empfindlichkeitswerts.
Laufzeitdifferenzprinzip

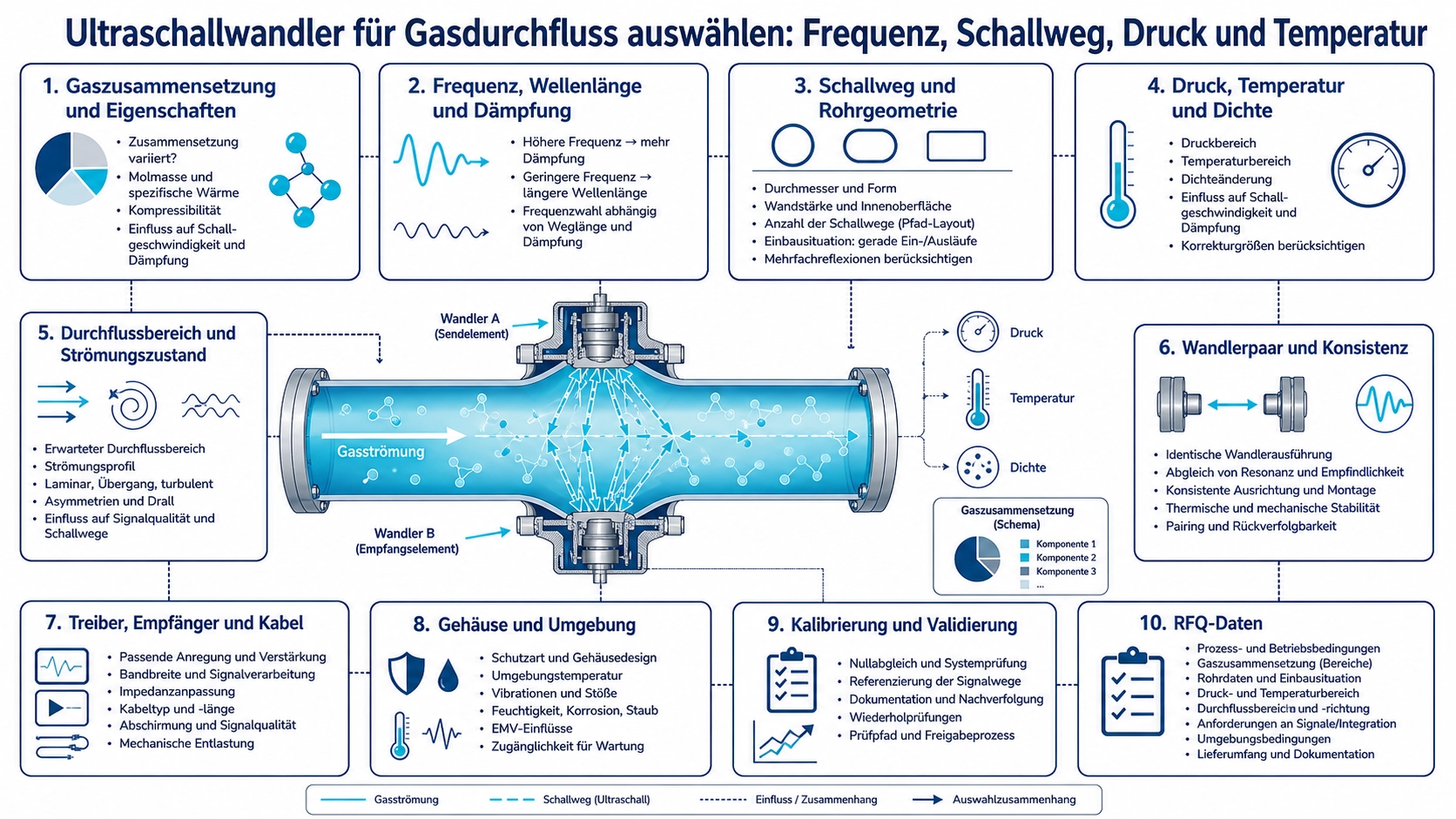

Eine typische Anordnung verwendet zwei Wandler. Mit der Strömung erreicht der Puls das Gegenstück etwas früher, gegen die Strömung etwas später. Die Differenz hängt mit der mittleren Geschwindigkeitskomponente entlang des Schallwegs zusammen. Rohrfläche, Winkel, Profil, Kalibrierung und Gaseigenschaften führen zu Volumen- oder Massendurchfluss.
Die Differenz ist meist viel kleiner als die Gesamtlaufzeit. Stabile Wellenformen, abgestimmte Wandler, hohe Timingauflösung und rauscharme Detektion sind daher entscheidend. Bei Nulldurchfluss wäre die ideale Differenz null; reale Akustik und Elektronik erzeugen Asymmetrien, die zu erfassen und zu kompensieren sind.
Gas und Betriebsbereich zuerst festlegen
| Projekteingabe | Einfluss | Mindestangabe |
|---|---|---|
| Zusammensetzung | Schallgeschwindigkeit, Dämpfung, Dichte und Impedanz | Komponenten, Schwankung und Kalibriergemische |
| Druck | Dichte, Kopplung, mechanische Last, Dichtung und Sicherheit | Minimum, normal, Maximum und Transienten |
| Temperatur | Schallgeschwindigkeit, Resonanz, Impedanz, Maße und Elektronik | Bereich, Gradienten und Änderungsrate |
| Feuchte/Schmutz | Dämpfung und Film auf Wandler oder Reflektor | Kondensat, Partikel, Öl und Reinigung |
| Durchfluss | Zeitdifferenz, Profil und Erfassungsfenster | Minimum, normal, Maximum und Rückfluss |
| Verwendungszweck | Kalibrierung, Rückführung, Diagnose und Produktion | Prozess, Medizin, Abrechnung oder regulierte Funktion |
Der Rohrdurchmesser allein genügt nicht. Ein Haushaltsgaszähler, Beatmungsgerät, eine Druckluftleitung und ein heißer Abgaskanal besitzen verschiedene akustische, werkstoffliche und regulatorische Bedingungen.
Frequenz zwischen Kopplung, Dämpfung und Timing abwägen
Höhere Frequenz verkürzt die Wellenlänge und kann kompakte Elemente oder feinere Timingmerkmale unterstützen, doch die Gasdämpfung nimmt meist mit Frequenz und Pfadlänge zu. Niedrigere Frequenz kann bei langen Wegen mehr Reserve bieten, benötigt aber eventuell größere Wandler und zeigt stärkeres Ausschwingen oder geringere Bandbreite. Das Optimum hängt von Gas, Druck, Weg, Apertur, Rohr, Band und Elektronik ab.
Frequenzen im Bereich einiger hundert Kilohertz kommen in bestimmten Projekten vor, dürfen aber nicht aus einem anderen Zähler kopiert werden. Vergleichen Sie Empfangsamplitude, Signal-Rausch-Abstand, Formkonstanz, Temperaturverschiebung, Nullpunktdrift und Erkennungsreserve über den gesamten Bereich.
Schallweg und Rohrgeometrie
Der Weg kann direkt, reflektiert, ein- oder mehrpfadig sein. Ein langer diagonaler Pfad erhöht die Zeitdifferenz bei gleicher Geschwindigkeit, aber auch Dämpfung und Empfindlichkeit gegenüber Zusammensetzung, Temperatur und Ausrichtung. Reflektoren falten den Weg kompakt und bringen zusätzliche Winkel-, Oberflächen- und Montagetoleranzen ein.
- Direkt: einfache Interpretation, meist gegenüberliegende Wandler.
- Reflektiert: kompakter Aufbau und längerer Weg, kritische Reflektorgeometrie.
- Mehrpfad: bessere Abbildung verzerrter Profile, mehr Kanäle und Kalibrierung.
Winkel, Innendurchmesser, Bögen, Ventile, Gitter und Strömungsgleichrichter verändern das Verhältnis zwischen Pfad- und mittlerer Rohrgeschwindigkeit. Endgenauigkeit erfordert Kalibrierung der Baugruppe.
Druck, Temperatur und Zusammensetzung
Höherer Druck steigert häufig die Dichte und kann die Kopplung verbessern. Wandler, Gehäuse, Durchführung, Dichtung und Rohr müssen jedoch für Gas und Druck qualifiziert sein; mechanische Last kann die Resonanz verschieben. Temperatur verändert Schallgeschwindigkeit, Impedanz, Anpassnetz, Maße, Reflektorabstand und Elektronik.
Das System benötigt eine repräsentative Temperaturmessung und Validierung an den Grenzen. Eine Formel korrigiert keine zu schwache oder falsch erkannte Wellenform. Wenn sich Luft, N₂, CO₂, Wasserstoffgemisch, Kältemittel, Narkosegas oder Erdgaszusammensetzung ändern, ändern sich Geschwindigkeit und Dämpfung; dann können Zusammensetzungseingang oder definierte Gemischkalibrierungen nötig sein.
Bestimmen Sie, ob Betriebsvolumen, Normvolumen, Masse oder eine andere Größe ausgegeben wird. Druck, Temperatur, Kompressibilität und Zusammensetzung sind mit dem für die Anwendung geforderten Modell zu behandeln.
Wandleraufbau und akustische Grenzfläche
Die Energieübertragung in ein Gas niedriger Dichte erfordert abgestimmte Membran, Anpassschicht, Rückseite, Hohlraum, Port, Schutzgitter und Montagespannung. Robuster Schutz kann Signal reduzieren oder zusätzliche Resonanz erzeugen. Klären Sie Chemikalienverträglichkeit, Dichtheit, Druck, Eindringen, Ex-Anforderungen und direkten Gaskontakt.
Bei Atem- oder Medizinanwendungen sind Reinigung, relevante Materialanforderungen, Kondensat und Fertigungsprozess gesondert zu prüfen. Konformität folgt nicht allein aus einer Werkstoffbezeichnung.
Abgestimmte Paare und Serienkonstanz
Beide Wandler sind als Paar zu bewerten. Unterschiede in Amplitude, Phase, Impedanz, Verzögerung und Temperaturverschiebung verursachen Offset und Drift. Bei Paarung muss feststehen, welche Größen gemessen werden, welche Toleranz gilt und ob das Paar bei Montage und Service zusammenbleibt.
Loskonstanz ist meist wichtiger als ein einzelnes hochempfindliches Muster. Prüfen Sie mehrere Teile und Lose und definieren Grenzwerte für Frequenz, Impedanz, Amplitude, Phase und Temperaturänderung, die mit der Zählerleistung korrelieren.
Elektronik und Signalverarbeitung
Der Treiber muss genug Energie liefern, ohne den Wandler zu überlasten. Der Empfänger soll ein wiederholbares Timingmerkmal erkennen und elektrisches Übersprechen, Schalttransienten, Strömungsrauschen und Mehrwegechos verwerfen. Legen Sie Spannung, Burstzyklen, Wiederholrate, Verstärkung, Bandbreite, Schwellen- oder Korrelationsverfahren, Abtastung, Fenster und Mittelung fest.
Bei kleinem Durchfluss nähert sich die Differenz Offset und Rauschen; bei hohem verschiebt und verformt sich das Echo. Das Fenster muss Fluss und Temperatur abdecken. Sinnvolle Diagnose umfasst schwaches Signal, fehlenden Pfad, hohe Verstärkung, Nullpunktdrift, Trennung und Verschmutzung. Der Leitfaden zur Wandler-Schaltungsanpassung unterstützt die Schnittstellendefinition.
Auf Systemebene kalibrieren
Wandlercharakterisierung ersetzt keine Zählerkalibrierung. Die Beziehung zwischen Zeitdifferenz und Durchfluss hängt von Rohr, Weg, Reflektor, Profil, Reynolds-Zahl, Gas und Toleranzen ab. Verwenden Sie eine rückführbare Referenz bei den geforderten Flüssen, Drücken, Temperaturen und Gasen. Beziehen Sie Nulltests, Wiederholungen, Temperaturzyklen und verschiedene Lose ein.
Für regulierte Anwendungen gelten die maßgeblichen Zulassungs- und Prüfregeln. Eine Entwicklungskennlinie ist ohne Bedingungen und Nachweis keine endgültige Produktspezifikation.
Auswahl- und RFQ-Checkliste
- Anwendung und auszugebende Messgröße.
- Gas oder Gemisch, Feuchte, Schmutz und Kondensat.
- Rohr, Werkstoff, Geometrie, Pfad und Bauraum.
- Minimale, normale und maximale Werte für Durchfluss, Druck und Temperatur.
- Frequenz, Band, Impedanz, Amplitude, Phase und Paarung.
- Treiber, Burst, Wiederholung, Frontend und Timingverfahren.
- Genauigkeit, Nullpunkt, Kalibrierung, Zulassung, Lebensdauer und Diagnose.
- Gehäuse, Dichtung, Kabel, Stecker und Medienverträglichkeit.
- Muster, Validierung, Lose und geplante Serienmenge.
Der allgemeine Ultraschallsensor-Auswahlleitfaden zeigt den Einfluss von Medium und Anwendung. Für eine Entwicklung dient der RFQ-Leitfaden für kundenspezifische Ultraschallwandler.
Texas Instruments stellt Primärunterlagen zur Wandlerauswahl für Gaszähler und zum Entwurfsprozess eines Ultraschall-Gaszählers bereit. Beachten Sie Bedingungen und Ausgaben der Originaldokumente.
Häufige Fragen
Ist eine höhere Frequenz immer genauer?
Nein. Sie kann Timingdetail und Baugröße verbessern, erhöht aber möglicherweise die Dämpfung. Pfad, Elektronik, Kalibrierung und Betrieb bestimmen die Genauigkeit.
Kann ein Wandler für Luft und Erdgas dienen?
Möglicherweise, aber nur nach Validierung. Schallgeschwindigkeit, Dämpfung, Druck, Sicherheit, Werkstoff, Fenster und Kalibrierung unterscheiden sich.
Warum sind abgestimmte Paare wichtig?
Unterschiede in Phase, Verzögerung, Amplitude, Impedanz und Temperatur erzeugen Nulldurchfluss-Offset und Drift. Paarung reduziert eine Asymmetrie, ersetzt aber keine Kalibrierung.
Angaben für die Prüfung
Für eine Prüfung durch Deep Minds Ultrasonic senden Sie Gas und Zusammensetzung, Durchfluss, Druck, Temperatur, Rohr, Pfad, vorgesehene Frequenz, Elektronik, Signalziel, Genauigkeit, Kalibrierung, Werkstoffe, Zulassungen, Musterplan und Stückzahl.
