气体流量换能器选型是一项系统设计工作
超声波气体流量测量可用于民用和商用燃气表、工业过程管线、呼吸设备、气体分析仪、燃烧系统以及烟道或风道监测。换能器只是系统的一部分，其适用性取决于气体、流量管、声程、压力、温度、频率、电子电路、标定方法和批量一致性。
在室温空气台架上信号很强的换能器，装入最终仪表后未必仍然稳定。管道几何、反射片、气体组成、压力、温度、污染、电缆负载和模拟前端都会改变幅度、相位、零流量偏移和时差测量。

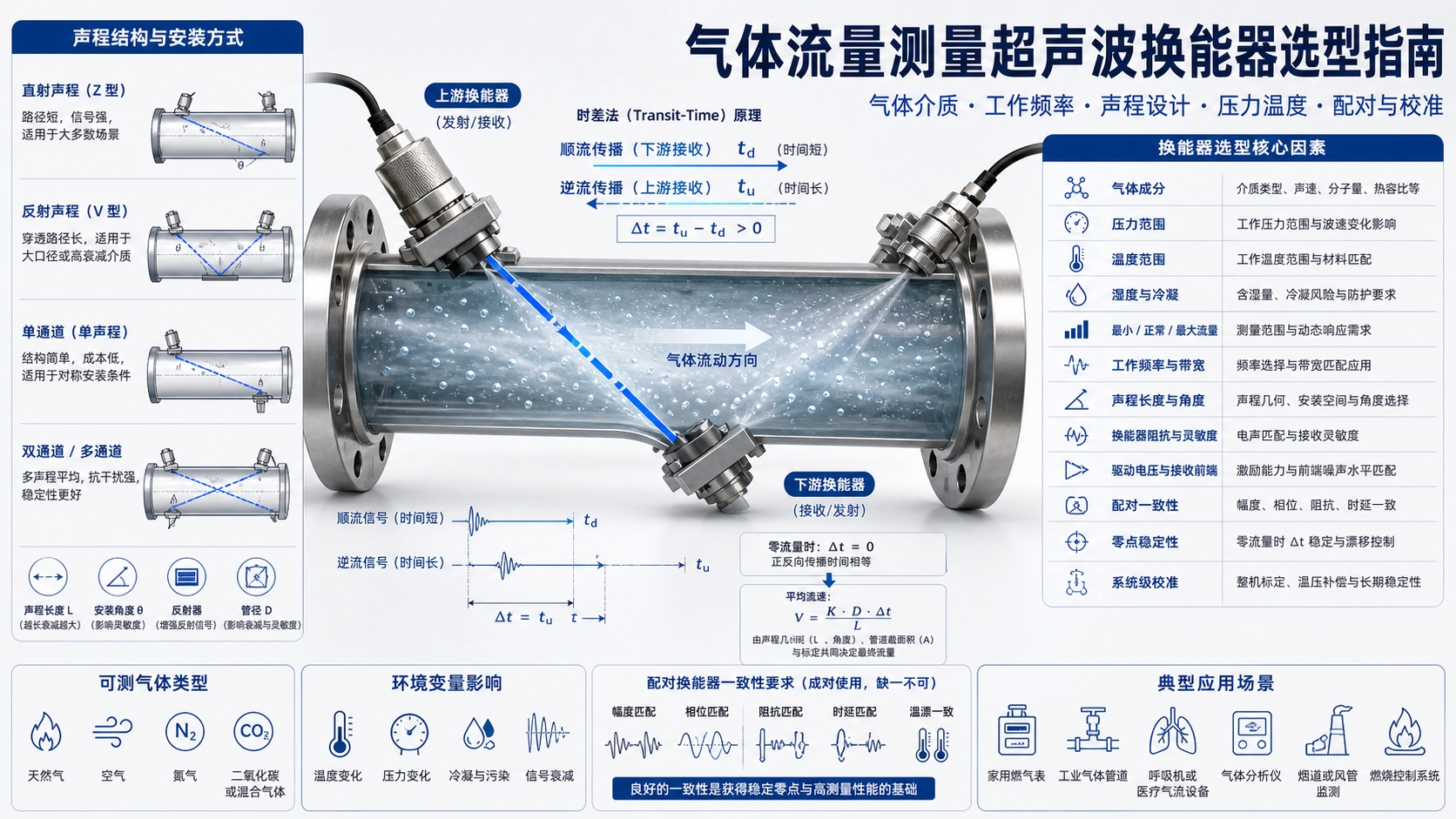

时差法气体流量测量原理
典型系统使用两只换能器，分别进行顺流和逆流测量。声波顺流传播时到达稍快，逆流传播时到达稍慢，两者的传播时间差与声程方向上的平均气体速度有关。系统再结合管道截面积、声程几何、标定和流场修正计算体积流量或质量流量。
时差通常远小于总传播时间，因此波形稳定性、换能器一致性、时间分辨率和低噪声检测非常关键。理想零流量时差为零，但实际换能器和电路会引入偏移，需要表征和补偿。
先定义气体和完整工况范围
| 项目输入 | 影响 |
|---|---|
| 气体组成 | 改变声速、衰减、密度和声阻抗 |
| 压力范围 | 影响密度、信号强度、机械结构和安全等级 |
| 温度范围 | 影响声速、换能器谐振、管体尺寸和电子电路 |
| 湿度或冷凝 | 可能衰减信号或污染换能器与反射面 |
| 最小和最大流量 | 决定所需时差分辨率和流场覆盖范围 |
| 精度和认证 | 决定标定、溯源、诊断和量产控制 |
不能只按管径选型。家用天然气表、医用呼吸机、压缩空气管线和高温烟道的声学、结构和法规要求完全不同。
频率需要在耦合、衰减、尺寸和计时之间折中
较高频率可以获得更短波长、更小有源元件和更清晰的计时特征，但气体中的衰减通常会随频率和声程增加。较低频率可能在长声程中保留更多传播余量，但换能器尺寸可能更大，振铃可能更长，时间特征也可能更宽。
最佳频率取决于气体、压力、声程、口径、所需带宽、流量管尺寸和电子电路。很多项目使用数百千赫兹频段，但不能因为另一款仪表常用某个频率就直接照搬。应在完整温度和压力范围内评估接收幅度、信噪比、波形一致性、温漂和零流量漂移。
声程和流量管结构
声路可以采用直射、反射、单声道、双声道或多声道。较长的斜向声程会放大同一流速下的时差，有利于灵敏度，但也会增加衰减，并提高对温度、气体组成和装配对准的敏感度。反射结构可以在紧凑空间内折叠声程，但反射面角度、表面状态和装配公差会变得关键。
- 直射声路：声学关系简单，但通常需要在管体两侧安装换能器。
- 反射声路：结构紧凑且可增加有效声程，但反射面污染和几何误差更重要。
- 多声道：可以更好表示畸变流场，但通道、电路、标定和算法更复杂。
声程角度、管径、上游弯头、阀门、滤网和整流结构都会影响声程速度与平均管道速度之间的关系。最终精度需要整机标定，不能只依靠高精度时间测量。
压力和温度同时影响声学与机械结构
较高气体压力通常提高密度，有时有利于声学耦合，但换能器、密封、外壳、引出端和流量管必须满足压力和介质安全要求。压力也会改变机械负载，并可能使谐振特性偏移。
温度会改变声速、换能器阻抗和谐振、匹配网络、管体尺寸、反射片距离和模拟电路。可靠设计应在具有代表性的位置测温，并在温度极限下验证完整系统。补偿公式无法修正已经过弱、严重失真或无法正确识别的波形。
气体组成和声速
天然气组成可能变化，工业项目还可能涉及空气、氧气、氮气、二氧化碳、掺氢气体、制冷剂、麻醉气体或其他混合气。组成会改变声速和衰减。如果仪表固定假设某种气体，而实际混合比例变化，流量换算和信号时间窗口都可能受到影响。
应明确最终输出是工况体积、标况体积、质量流量还是其他量。部分应用需要压力和温度补偿，也可能需要气体组成输入或针对规定混合气进行标定。
换能器结构和气体声学接口
气体密度低，换能器需要高效把能量耦合到气体。辐射膜片、匹配层、背衬、外壳腔体、声口、防护网和安装应力都会影响输出和带宽。机械强度较高的保护结构，也可能降低信号或引入额外共振。
需要确认化学兼容、气密性、压力等级、防护等级、防爆或阻燃要求，以及换能器是否直接接触过程气体。医用和呼吸类应用还需特别关注材料、洁净度和法规要求。
成对匹配和量产一致性
时差法声路中的两只换能器应作为一对评估。幅度、相位、阻抗、温漂和延迟差异会形成零流量偏移和随温度变化的漂移。成对匹配有助于改善性能，但量产流程必须明确匹配项目、公差以及装配和维修过程中是否必须保持配对。
批次一致性通常比单只高灵敏度样品更重要。应测试不同批次的多只产品，并建立与整机性能相关的阻抗、频率、幅度、相位和温度变化验收范围。
电子电路、计时和信号处理
驱动器需要提供足够声能，同时不能让换能器过应力。接收器必须在电气串扰、开关瞬态、流动噪声和多路径回波中识别稳定的计时特征。关键参数包括脉冲周期、驱动电压、增益、滤波带宽、阈值或相关算法、采样率、时间窗口和平均次数。
低流量时，时差可能接近系统偏移和噪声底；高流量时，波形会在时间上明显移动，形状也可能变化。捕获窗口必须覆盖温度和流量变化。系统还应尽可能诊断弱信号、声路丢失、增益异常、零点漂移、换能器断线和污染。
必须进行整机流量标定
换能器表征不能替代整机标定。时差与流量之间的关系取决于真实管体、声程、反射面、流场、雷诺数、气体性质和装配公差。应使用可溯源参考装置，在项目要求的流量、压力、温度和气体条件下进行标定。
零流量测试用于建立偏移，多流量点用于评估重复性，温度循环用于评估漂移。对于受监管计量，必须遵守相应型式批准和检定要求，不能把实验室开发曲线直接当作最终产品规格。
实用选型与询价清单
- 应用：燃气表、呼吸设备、分析仪、风道、过程管线或其他设备
- 气体或混合气、湿度、污染和冷凝风险
- 管径、材料、结构和安装空间
- 直射、反射、单声道或多声道架构
- 声程长度和角度
- 最小、常用和最大流量
- 压力和温度范围
- 频率、带宽、阻抗和灵敏度目标
- 驱动电压、脉冲周期、重复频率和模拟前端
- 精度、零点稳定性、标定、认证和寿命
- 外壳、密封、电缆、连接器和介质兼容
- 样品数量、验证计划和预计量产规模
我们的超声波传感器通用选型指南说明了不同介质和应用对换能器的影响。定制开发可继续参考定制换能器询价规格指南。
Texas Instruments关于气体计量换能器选型和气体流量计设计流程的资料，也强调了批量一致性、管体设计、迭代测试和流量标定的重要性。
常见问题
更高频率的气体换能器一定更准确吗？
不一定。高频可能改善时间特征并减小尺寸，但也可能增加衰减。精度取决于完整声路、电路、标定和工况。
同一换能器可以同时用于空气和天然气吗？
有可能，但必须验证。不同气体的声速、衰减、压力、安全、材料兼容、时间窗口和标定要求不同。
为什么需要成对匹配？
幅度、相位、延迟、阻抗和温漂差异会形成零流量偏移和漂移。匹配可以降低一部分不对称，但仍需要整机标定。
