Le choix du transducteur de gaz relève de la conception système
La mesure ultrasonique du débit de gaz est utilisée dans les compteurs résidentiels et commerciaux, les conduites industrielles, les ventilateurs, les analyseurs, les systèmes de combustion et les conduits. Le transducteur n’est qu’un élément : son aptitude dépend du gaz, du tube, du trajet acoustique, de la pression, de la température, de la fréquence, de l’électronique, de l’étalonnage et de la régularité de production.
Un transducteur très performant dans l’air ambiant sur table peut devenir instable dans le compteur final. Géométrie, réflecteurs, composition, pression, température, contamination, câble et chaîne analogique modifient amplitude, phase, décalage à débit nul et temps de vol.

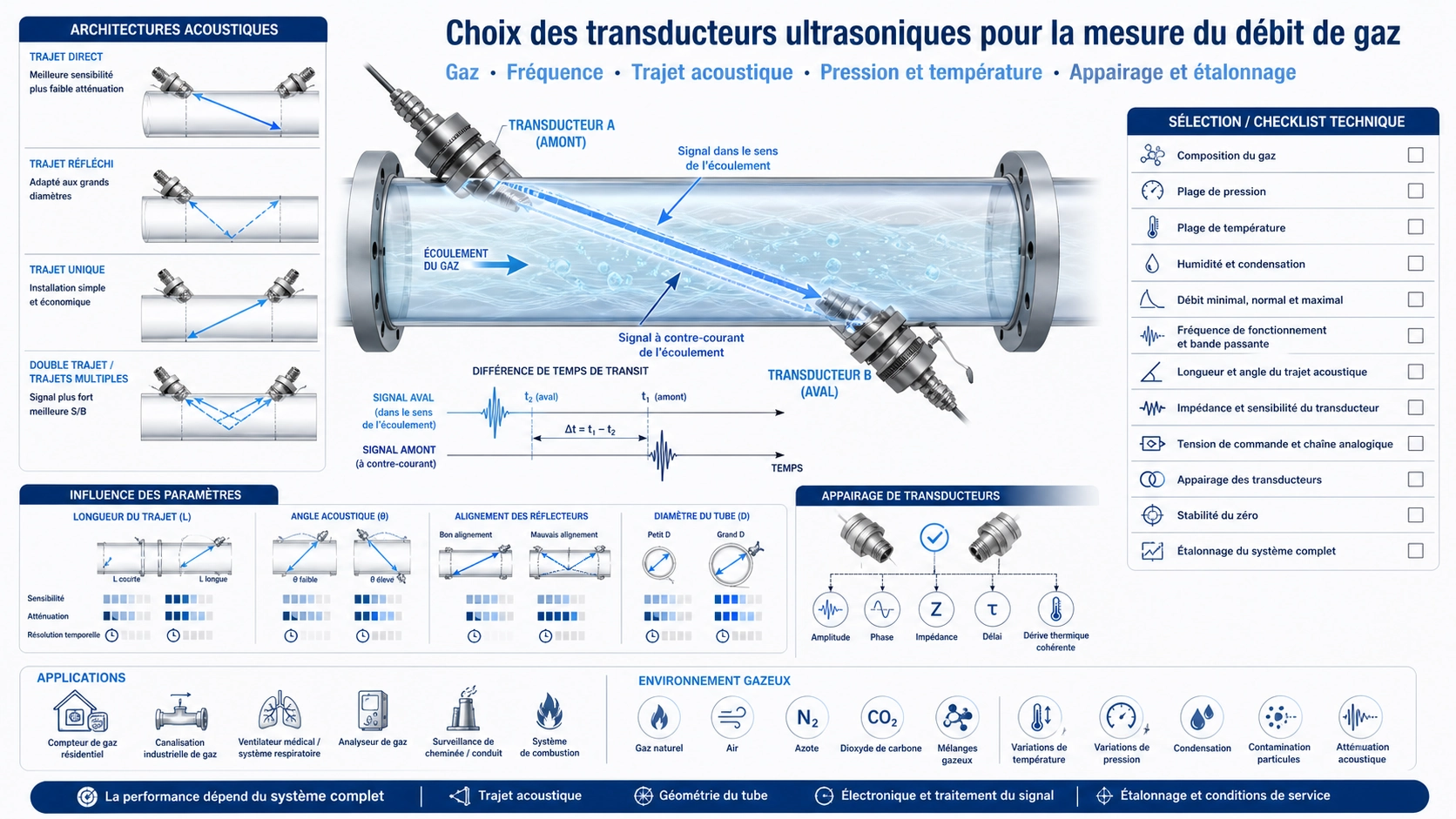

Principe de la mesure par temps de transit
Un système typique utilise deux transducteurs. Une mesure est effectuée dans le sens du débit, l’autre à contre-courant. L’onde aval arrive légèrement plus tôt et l’onde amont légèrement plus tard. La différence de temps est liée à la vitesse moyenne du gaz sur le trajet. La section, la géométrie, l’étalonnage et la correction du profil permettent ensuite de calculer le débit volumique ou massique.
Cette différence est très petite par rapport au temps total. Stabilité de forme d’onde, appairage, résolution temporelle et faible bruit sont donc essentiels. À débit nul, la différence idéale est nulle, mais transducteurs et électronique créent un décalage à caractériser.
Définir d’abord le gaz et l’enveloppe de fonctionnement
| Donnée projet | Importance |
|---|---|
| Composition du gaz | Modifie vitesse du son, atténuation, densité et impédance acoustique |
| Pression | Influence densité, niveau de signal, mécanique et sécurité |
| Température | Influence vitesse du son, résonance, dimensions et électronique |
| Humidité ou condensation | Peut atténuer le signal ou contaminer surfaces et réflecteurs |
| Débits minimum et maximum | Déterminent résolution temporelle et plage du profil |
| Précision et homologation | Déterminent étalonnage, traçabilité et contrôles de production |
Le diamètre seul ne suffit pas. Un compteur domestique, un ventilateur médical, une conduite d’air comprimé et un conduit de fumées chaudes ont des exigences très différentes.
La fréquence est un compromis
Une fréquence plus élevée apporte longueur d’onde plus courte, élément plus petit et détails temporels plus nets, mais l’atténuation dans le gaz augmente généralement avec la fréquence et le trajet. Une fréquence plus basse conserve souvent davantage de marge sur une longue distance, au prix d’un transducteur plus grand, d’oscillations plus longues ou d’une impulsion plus large.
La fréquence optimale dépend du gaz, de la pression, du trajet, de l’ouverture, de la bande passante, du tube et de l’électronique. De nombreux projets travaillent dans les centaines de kilohertz, mais une valeur ne doit jamais être copiée d’un autre compteur sans validation.
Trajet acoustique et géométrie du tube
Le trajet peut être direct, réfléchi, mono-voie, double ou multi-voies. Un trajet diagonal plus long augmente la différence de temps pour une même vitesse, mais augmente aussi l’atténuation et la sensibilité à la température, à la composition et à l’alignement. Les réflecteurs permettent un trajet replié compact, mais ajoutent tolérances d’angle, état de surface et risque de contamination.
- Trajet direct : interprétation plus simple, transducteurs souvent opposés.
- Trajet réfléchi : emballage compact et longueur accrue, mais réflecteur critique.
- Multi-voies : meilleure représentation d’un profil déformé, avec davantage de canaux, de calibration et de traitement.
Angle, diamètre, coudes, vannes, grilles et redresseurs influencent le lien entre vitesse sur le trajet et vitesse moyenne. L’exactitude finale exige une calibration du système complet.
Pression et température affectent acoustique et mécanique
Une pression plus élevée augmente souvent la densité et peut améliorer le couplage, mais transducteur, joint, boîtier, traversée et tube doivent être qualifiés. La pression modifie aussi la charge mécanique et peut déplacer la résonance.
La température change vitesse du son, impédance et résonance, réseau d’accord, dimensions du tube, position des réflecteurs et électronique. Il faut mesurer la température à un emplacement représentatif et valider le système aux extrêmes. Une formule de compensation ne corrige pas une onde trop faible ou mal détectée.
Composition du gaz et vitesse du son
Le gaz naturel varie et les applications industrielles peuvent utiliser air, oxygène, azote, CO₂, mélanges hydrogénés, réfrigérants ou gaz médicaux. La composition modifie vitesse et atténuation. Une hypothèse fixe peut rendre faux le calcul et la fenêtre temporelle lorsque le mélange change.
Déterminer si la sortie demandée est un volume réel, un volume normalisé, un débit massique ou une autre grandeur. Pression, température et parfois composition doivent être prises en compte.
Construction du transducteur et interface avec le gaz
Le gaz étant peu dense, l’énergie doit être couplée efficacement. Membrane, couche d’adaptation, amortissement, cavité, orifice, grille et contraintes de montage influencent sortie et bande passante. Une protection robuste peut réduire le signal ou créer une résonance supplémentaire.
Vérifier compatibilité chimique, étanchéité, pression, indice IP, exigences antidéflagrantes et contact direct avec le gaz. Les applications médicales ajoutent contraintes de matériaux, propreté et réglementation.
Appairage et régularité de production
Les deux transducteurs doivent être évalués en paire. Différences d’amplitude, phase, impédance, dérive thermique et retard créent un zéro et une dérive. L’appairage aide, mais la production doit définir les critères, les tolérances et la conservation des paires lors de l’assemblage ou du service.
La régularité entre lots est souvent plus importante qu’un échantillon exceptionnel. Tester plusieurs lots et définir des limites d’impédance, fréquence, amplitude, phase et dérive corrélées à la performance du compteur.
Électronique, chronométrage et traitement
Le driver doit fournir assez d’énergie sans surcontraindre le transducteur. Le récepteur doit identifier un repère temporel malgré diaphonie électrique, transitoires, bruit d’écoulement et trajets multiples. Les paramètres utiles sont cycles, tension, gain, filtre, seuil ou corrélation, échantillonnage, fenêtre et moyennage.
À faible débit, la différence approche le décalage et le bruit. À fort débit, l’onde se déplace et peut changer de forme. La fenêtre doit couvrir température et débit. Les diagnostics doivent détecter signal faible, trajet absent, gain anormal, dérive du zéro, déconnexion et contamination.
Étalonnage obligatoire au niveau système
La caractérisation du transducteur ne remplace pas l’étalonnage. La relation temps-débit dépend du tube réel, du trajet, des réflecteurs, du profil, du nombre de Reynolds, du gaz et des tolérances. Utiliser une référence traçable sur les conditions représentatives du projet.
Les essais à débit nul établissent le décalage, plusieurs points évaluent répétabilité et courbe, et les cycles thermiques évaluent la dérive. Pour le comptage réglementé, suivre les procédures d’homologation et de vérification applicables.
Check-list de sélection et de consultation
- Application : compteur, ventilateur, analyseur, conduit ou ligne process
- Gaz, mélanges, humidité, contamination et condensation
- Diamètre, matériau, géométrie et espace
- Trajet direct, réfléchi, mono-voie ou multi-voies
- Longueur et angle du trajet
- Débits minimum, normal et maximum
- Pression et température
- Fréquence, bande, impédance et sensibilité
- Tension, cycles, répétition et chaîne analogique
- Précision, stabilité du zéro, étalonnage et homologation
- Boîtier, joint, câble, connecteur et compatibilité
- Quantité prototype, plan de validation et volume série
Notre guide général de sélection des capteurs ultrasoniques explique l’influence du milieu et de l’application. Pour un développement spécifique, consultez le guide de consultation pour transducteur sur mesure.
Texas Instruments publie des références détaillées sur la sélection des transducteurs pour comptage de gaz et le processus de conception d’un compteur, en insistant sur la régularité de production, le tube, les essais itératifs et l’étalonnage.
FAQ
Une fréquence plus élevée est-elle toujours plus précise ?
Non. Elle peut améliorer le détail temporel et réduire la taille, mais augmente souvent l’atténuation. La précision dépend du système complet.
Le même transducteur convient-il à l’air et au gaz naturel ?
Éventuellement, mais il faut le valider. Vitesse, atténuation, pression, sécurité, matériaux, fenêtre temporelle et étalonnage diffèrent.
Pourquoi appairer les transducteurs ?
Les différences d’amplitude, phase, retard, impédance et température créent un décalage et une dérive. L’appairage réduit cette asymétrie, sans remplacer l’étalonnage.
