Selección de transductores ultrasónicos para caudal de gas: frecuencia, trayectoria, presión y temperatura

Publicado 2026-08-03 Actualizado 2026-08-21

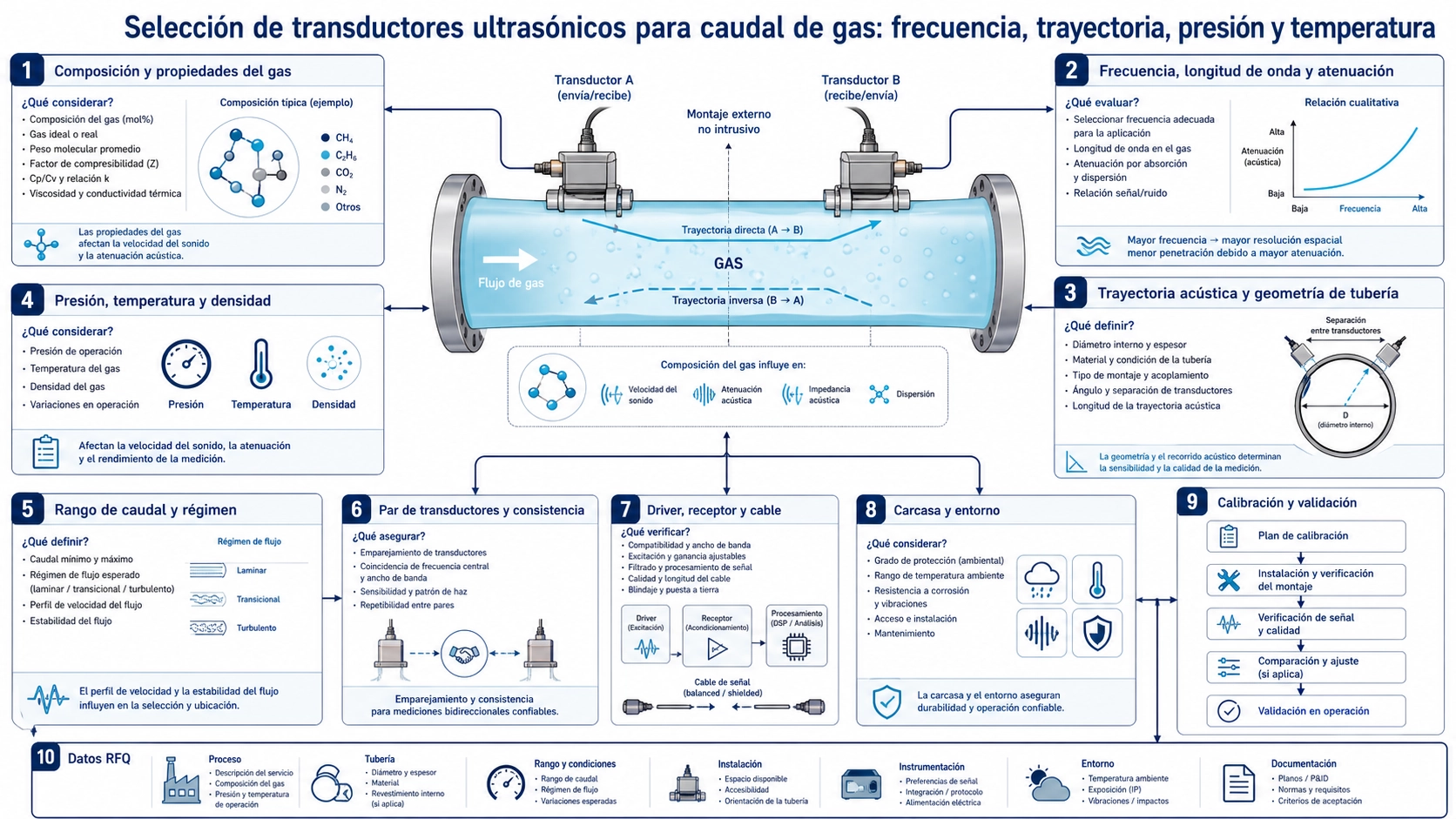

Dos transductores ultrasónicos de caudal de gas enfrentados a través de una trayectoria con presión y temperatura indicadas

Elegir el transductor de gas es diseñar el sistema completo

La medición ultrasónica de caudal de gas se utiliza en contadores, líneas de proceso, ventilación, analizadores, combustión y conductos. El transductor es solo una parte. Su idoneidad depende de composición, tubo, trayectoria acústica, presión, temperatura, frecuencia, electrónica, calibración y consistencia de fabricación.

Una muestra que entrega gran amplitud en aire de laboratorio puede cambiar en el medidor final. Geometría, reflectores, mezcla gaseosa, presión, temperatura, suciedad, cable y front-end analógico afectan amplitud, fase, offset a caudal cero y detección del tiempo. La selección debe evaluarse como una cadena y no como un valor aislado de sensibilidad.

Principio de tiempo de tránsito

Una configuración habitual usa dos transductores. El pulso enviado a favor del flujo llega ligeramente antes y el enviado en contra ligeramente después. La diferencia entre ambos tiempos se relaciona con la velocidad media proyectada sobre la trayectoria. Área del tubo, ángulo, perfil, calibración y propiedades del gas permiten convertirla en caudal volumétrico o másico.

La diferencia temporal suele ser mucho menor que el tiempo total. Por eso son críticos la estabilidad de la forma de onda, el emparejamiento, la resolución y una detección con poco ruido. Idealmente, a caudal cero la diferencia es nula; en el sistema real aparecen retardos asimétricos que deben medirse y compensarse.

Definir gas y envolvente operativa

Entrada del proyecto Influencia Dato mínimo
Composición Velocidad del sonido, atenuación, densidad e impedancia Componentes, variación y mezclas de calibración
Presión Densidad, acoplamiento, carga mecánica, sello y seguridad Mínima, normal, máxima y transitorios
Temperatura Velocidad, resonancia, impedancia, dimensiones y electrónica Rango, gradientes y velocidad de cambio
Humedad/contaminación Atenuación y película sobre transductor o reflector Condensación, partículas, aceite y limpieza
Caudal Diferencia temporal, perfil y ventana de captura Mínimo, normal, máximo e inverso
Finalidad Calibración, trazabilidad, diagnóstico y control de producción Proceso, médico, facturación o función regulada

No seleccione solo por diámetro. Un contador doméstico de gas natural, un ventilador médico, una línea de aire comprimido y un conducto caliente tienen envolventes acústicas, materiales y requisitos regulatorios diferentes.

Frecuencia: equilibrar acoplamiento, atenuación y tiempo

Una frecuencia mayor reduce longitud de onda y puede favorecer elementos compactos o detalles temporales, pero la atenuación en gas suele aumentar con frecuencia y recorrido. Una frecuencia menor puede proporcionar más margen en caminos largos, a costa de tamaño, ringing o banda. El óptimo depende de gas, presión, longitud, apertura, tubo, banda y electrónica.

Las frecuencias de cientos de kilohercios son habituales en algunos diseños, pero no deben copiarse de otro contador. Compare amplitud recibida, señal/ruido, forma de onda, deriva térmica, offset de cero y margen de detección en toda la envolvente.

Trayectoria y geometría del tubo

La trayectoria puede ser directa, reflejada, de un camino o de varios. Un recorrido diagonal largo aumenta la diferencia de tiempo para una velocidad dada, pero también atenuación y sensibilidad a composición, temperatura y alineación. Los reflectores permiten plegar la trayectoria en poco espacio, aunque añaden tolerancias de ángulo, superficie y montaje.

  • Directa: interpretación simple, con transductores normalmente enfrentados.
  • Reflejada: embalaje compacto y camino efectivo mayor, con reflector crítico.
  • Multipath: representa mejor perfiles distorsionados, con más canales y calibración.

Ángulo, diámetro interior, codos, válvulas, rejillas y acondicionadores cambian la relación entre velocidad de trayectoria y promedio del tubo. La exactitud final requiere calibración del conjunto.

Presión, temperatura y composición

Al aumentar la presión suele aumentar la densidad y puede mejorar el acoplamiento, pero transductor, carcasa, feedthrough, sello y tubo deben estar cualificados para gas y presión. La carga mecánica puede desplazar la resonancia. La temperatura cambia velocidad, impedancia, red de adaptación, dimensiones, distancia de reflectores y electrónica.

El sistema debe medir temperatura en una ubicación representativa y validarse en los extremos. Una fórmula no corrige una forma de onda demasiado débil o mal detectada. Si cambia la mezcla —aire, N₂, CO₂, hidrógeno, refrigerante, gas anestésico o gas natural variable— también cambian velocidad y atenuación y puede ser necesaria una entrada de composición o calibraciones definidas.

Determine si el resultado es volumen real, volumen normalizado, masa u otra magnitud. Presión, temperatura, compresibilidad y composición deben tratarse con el modelo y la trazabilidad exigidos por la aplicación.

Construcción e interfaz acústica

Acoplar energía a un gas de baja densidad requiere coordinar membrana, capa de adaptación, backing, cavidad, puerto, malla y tensión de montaje. Una protección robusta puede reducir señal o crear resonancias adicionales. Confirme compatibilidad química, fuga, presión, ingreso, requisitos de zona peligrosa y contacto directo con el proceso.

Para respiración o aplicaciones médicas, limpieza, biocompatibilidad aplicable, condensación y proceso de fabricación requieren revisión específica. No declare conformidad basándose solo en el material nominal.

Pares emparejados y producción

Los dos transductores deben evaluarse como par. Diferencias de amplitud, fase, impedancia, retardo y desplazamiento con temperatura generan offset y deriva. Si se emparejan, defina qué parámetros se miden, tolerancias y si el par debe permanecer unido durante montaje y servicio.

La uniformidad entre lotes suele ser más importante que una muestra excepcional. Ensaye varias unidades y lotes y establezca límites de frecuencia, impedancia, amplitud, fase y cambio térmico que se correlacionen con el rendimiento del medidor.

Electrónica y procesamiento

El driver debe aportar energía suficiente sin sobrecargar el transductor. El receptor debe detectar una característica repetible rechazando crosstalk eléctrico, transitorios, ruido de flujo y multipath. Defina tensión, ciclos del burst, repetición, ganancia, banda, método de umbral o correlación, muestreo, ventana y promedio.

A bajo caudal, la diferencia puede aproximarse al offset y al ruido; a alto caudal, el eco se desplaza y cambia de forma. La ventana debe cubrir variaciones de flujo y temperatura. Incluya diagnóstico de señal débil, camino perdido, ganancia excesiva, deriva de cero, desconexión y contaminación cuando sea posible. La guía de adaptación de circuito y transductor ayuda a preparar la interfaz eléctrica.

Calibrar en el nivel del medidor

Caracterizar el transductor no sustituye calibrar el sistema. La relación entre tiempo diferencial y caudal depende del tubo, camino, reflectores, perfil, número de Reynolds, gas y tolerancias. Use una referencia trazable en los caudales, presiones, temperaturas y gases requeridos. Incluya cero, repetición, ciclos térmicos y unidades de distintos lotes.

Para aplicaciones reguladas, siga aprobación y verificación aplicables. Una curva de desarrollo de laboratorio no debe publicarse como especificación final sin condiciones y evidencia.

Lista de selección y RFQ

  • Aplicación y cantidad medida.
  • Gas o mezclas, humedad, contaminación y condensación.
  • Tubo, material, geometría, camino y espacio.
  • Caudal, presión y temperatura mínimos, normales y máximos.
  • Frecuencia, banda, impedancia, amplitud, fase y emparejamiento.
  • Driver, burst, repetición, front-end y método temporal.
  • Exactitud, cero, calibración, aprobación, vida y diagnóstico.
  • Carcasa, sello, cable, conector y compatibilidad.
  • Muestras, validación, lotes y volumen previsto.

La guía general de selección de sensores ultrasónicos explica cómo cambian los requisitos según medio y aplicación. Para cotizar un desarrollo, use la guía RFQ de transductores a medida.

Texas Instruments ofrece referencias técnicas sobre selección de transductores para contadores de gas y sobre el proceso de diseño de un contador ultrasónico de gas. Utilice las condiciones y versiones de los documentos originales.

Preguntas frecuentes

¿Una frecuencia mayor siempre mejora la exactitud?

No. Puede mejorar detalle temporal y tamaño, pero también aumenta atenuación. Camino, electrónica, calibración y condiciones determinan la exactitud.

¿Sirve el mismo transductor para aire y gas natural?

Puede ser posible, pero debe validarse. Velocidad, atenuación, presión, seguridad, materiales, ventanas y calibración cambian.

¿Por qué son importantes los pares?

Las diferencias de fase, retardo, amplitud, impedancia y temperatura generan offset de cero y deriva. Emparejar reduce una asimetría, pero no elimina la calibración del sistema.

Información para revisión

Para una revisión por Deep Minds Ultrasonic, envíe gas, composición, caudal, presión, temperatura, tubo, trayectoria, frecuencia prevista, electrónica, objetivo de señal, exactitud, calibración, materiales, aprobaciones, plan de muestra y cantidad.
