Welcher Ultraschall-Füllstandmessertyp passt zur Aufgabe?
Ein Ultraschall-Füllstandmesser bestimmt aus der Laufzeit eines Schallimpulses den Abstand zu einer Oberfläche. Bei einer Montage von oben wird dieser Abstand von einer festgelegten Bezugshöhe abgezogen und als Füllstand ausgegeben. Das Verfahren arbeitet berührungslos, doch nicht jedes Gerätekonzept eignet sich für jeden Behälter. Einbauort, Schallweg und Prozesszustand bleiben ausschlaggebend.
Üblich sind Kompaktgeräte, getrennte Systeme und außen am Behälterboden angekoppelte Sensoren. Die ersten beiden blicken von oben auf die Oberfläche. Die dritte Bauart sendet durch Behälterwand und Flüssigkeit. Deshalb sollte die Auswahl mit der möglichen Installation und der tatsächlichen Behälterkonstruktion beginnen, nicht mit Reichweite oder Preis.
Funktionsprinzip der Ultraschallmessung
Der Wandler sendet einen Ultraschallimpuls und empfängt dessen Echo. Die Elektronik berechnet aus der Laufzeit und der Schallgeschwindigkeit die Entfernung. Da sich die Schallgeschwindigkeit in Luft mit der Temperatur ändert, beeinflussen Kompensation und Einbauort des Temperaturfühlers die Genauigkeit. Gleichzeitig muss die Oberfläche ein auswertbares Echo innerhalb des eingestellten Bereichs liefern.
Bei einer Messung von oben ist ein freier Weg zwischen Wandlerfläche und Medium erforderlich. Ein enger Stutzen, Leitern, Rohre, Rührwerke oder der Zulauf können Falschechos erzeugen. Auch die Blindzone unmittelbar vor dem Sensor ist nicht nutzbar; der höchste Pegel muss außerhalb liegen. Eine allgemeine Einordnung des physikalischen Gebiets bietet der Beitrag von Britannica über Ultraschall.
Kompaktgerät für einfache Montage von oben
Beim integrierten Gerät bilden Wandler, Elektronik, Gehäuse und Ausgangsschnittstelle eine Einheit. Es sitzt üblicherweise oben auf dem Behälter und richtet die Schallkeule zur Oberfläche. Diese kompakte Lösung passt zu Wassertanks, Schächten, Vorratsbehältern und vielen Außenmessstellen mit gutem Zugang.
Der wichtigste Vorteil ist die einfache Struktur mit wenigen getrennten Komponenten. Dafür befindet sich auch die gesamte Elektronik am Messpunkt. Vor der Auswahl sind Montageplatz, Schutzart, Temperatur, Kondensation, Vibration und Wartungszugang zu prüfen.
Der oben montierte Ultraschall-Füllstandmesser BBULM-T dient als Ausgangspunkt für integrierte oder getrennte Konfigurationen bei Flüssigkeiten und bestimmten Distanzmessungen an Schüttgütern. Eine angegebene Maximalreichweite ist allein keine Zusage: Blindzone, Öffnung, Schallkeule, Oberfläche und Betriebsreserve müssen dazu passen.
Getrenntes System zum Schutz der Elektronik
Bei einem getrennten Füllstandmesser sitzt die Sonde am akustischen Messpunkt, während Messumformer oder Anzeige an einem anderen Ort montiert werden. Das ist sinnvoll, wenn das Behälterdach feucht, heiß, schwer zugänglich oder ungeeignet für Bedienung und Ablesung ist. Die Anzeige kann auf Augenhöhe oder in einem geschützten Schaltschrank liegen.
Die Trennung behebt jedoch keinen schlechten Schallweg. Die Sonde braucht weiterhin korrekte Ausrichtung, Abstand zur Wand und einen freien Strahl. Zusätzlich sind Kabellänge, Schutz der Leitung, dichte Einführungen, Kompatibilität zwischen Sonde und Umformer sowie Erdung zu klären. Die Bauart bietet Flexibilität, erfordert aber Planung für zwei Einbauorte.
Außenmessung vom Behälterboden
Ein bodenmontiertes System wird außen an die Unterseite des Behälters gekoppelt. Das Signal durchläuft Wand und Flüssigkeit und folgt damit einem anderen Messpfad als ein Sensor auf dem Dach. Die Lösung kann für geschlossene Tanks, Kraftstoffbestände oder Nachrüstungen interessant sein, bei denen keine Bohrung und kein medienberührter Einbau gewünscht sind.
Ob die Messung möglich ist, hängt von Werkstoff und Wanddicke, Bodengeometrie, Beschichtung, Schweißnähten, Zustand der Koppelfläche, Flüssigkeit und Ankopplung ab. Doppelböden, Isolierung, starke Krümmungen oder Luftspalte können die Übertragung verhindern. Das Medium muss den wirksamen Bereich außerdem zuverlässig benetzen.
Der außen am Boden montierte Füllstandmesser BBULM-B ist für Projekte mit nicht invasiver Installation vorgesehen. Vor einer Festlegung sollten Zeichnungen oder Fotos, Werkstoff, Wanddicke, Bodenaufbau, Medium, Messbereich und Temperaturbedingungen vorliegen. „Ohne Bohren“ allein ist noch kein Nachweis der akustischen Eignung.

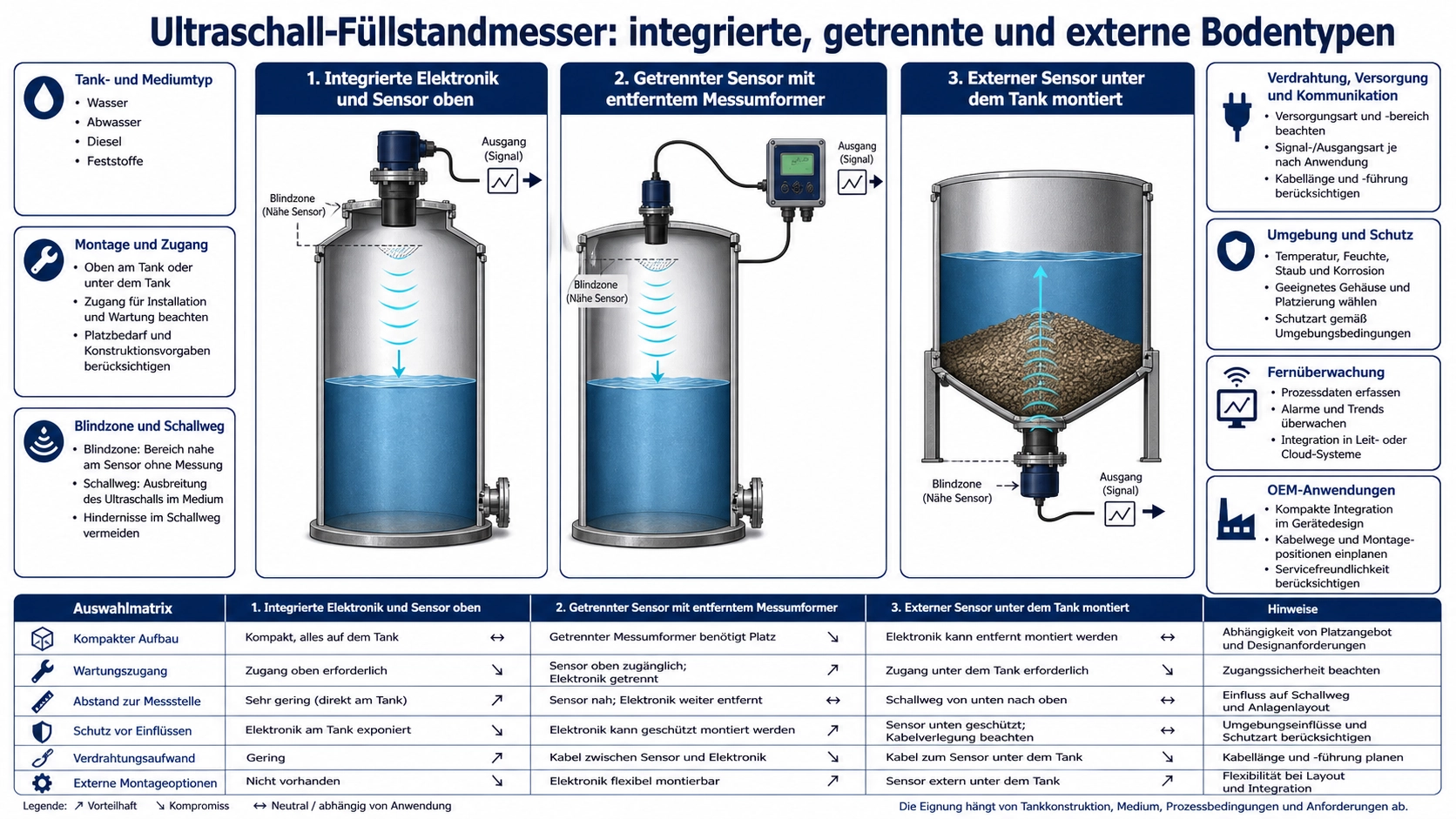

Die drei Bauarten im Vergleich
| Bauart | Installation | Wichtigster Vorteil | Kritische Prüfung |
|---|---|---|---|
| Integriert | Sonde und Elektronik gemeinsam oben | Kompakter, einfacher Aufbau | Zugang, Umgebung und oberer Schallweg |
| Getrennt | Sonde oben, Umformer entfernt | Geschützte, zugängliche Bedienung | Kabel, Kompatibilität und beide Orte |
| Außen am Boden | Sensor unter dem Behälter angekoppelt | Keine Öffnung oder Durchführung | Wand, Boden, Medium und Kopplung |
Auswahlkriterien für einen belastbaren Messpunkt
Medium und Oberfläche
Sauberes Wasser mit ruhiger Oberfläche liefert meist ein deutliches Echo. Schaum kann Schallenergie aufnehmen oder streuen, Dampf und Kondensat verändern die Ausbreitung, ein turbulenter Zulauf erzeugt wechselnde Reflexionen. Bei Schüttgütern erschweren Böschung, Staub und Körnung die Rückkehr. Beschreiben Sie deshalb auch die ungünstigsten Betriebszustände.
Bereich, Blindzone und Geometrie
Benötigt werden die Abstände von der Sensorfläche bis zum Boden und bis zum höchsten Pegel, nicht nur das Behältervolumen. Stutzen, Durchmesser, Dach, Einbauten und Füllstelle gehören in die Skizze. Die Schallkeule wird mit zunehmender Entfernung breiter; ein oben freier Sensor kann weiter unten dennoch eine Wand oder Verstrebung treffen.
Ausgänge und Einbindung
Legen Sie fest, ob SPS oder Fernwirktechnik 4–20 mA, RS485/Modbus, Relais oder eine Sonderkommunikation benötigt. Zu spezifizieren sind Versorgung, Leitungslänge, Auflösung, Verhalten bei Echoverlust und die übertragene Größe: Distanz, Füllstand oder Volumen. Zur Protokollkompatibilität gehören Registerkarte, Datenformat, Byte-Reihenfolge und Skalierung, nicht nur eine RS485-Klemme.
Umgebung und Instandhaltung
Temperatur, Feuchte, Regen, Sonne, chemische Atmosphäre, Staub, Schwingung und Ex-Bereich können ein Gehäuse ausschließen. Ebenso wichtig ist, wie die Wandlerfläche gereinigt, die Echokurve geprüft und das Gerät ohne unnötigen Prozessstillstand demontiert werden kann.
Schnelle Entscheidungshilfe
- Integriert: bei gutem Zugang von oben, freiem Schallweg und geeigneter Umgebung.
- Getrennt: wenn die Sonde oben bleiben, Anzeige oder Elektronik aber geschützt sitzen soll.
- Außen am Boden: wenn keine Tanköffnung zulässig und der Behälter akustisch geeignet ist.
- Keine Bauart freigeben, bevor Maximalpegel, Blindzone, Einbauten, Schaum, Dampf und Ausgänge bewertet sind.
Nach dem Einbau eines oberen Geräts beschreibt der Leitfaden zur Inbetriebnahme von Ultraschall-Füllstandmessern die Festlegung von Bezügen, Echoprüfung und Ausgangsvalidierung. Bei starkem Dampf, Druck, anhaltendem Schaum oder besonders schwierigen Prozessen unterstützt der Vergleich von Ultraschall- und Radar-Füllstandmessung die Technologieentscheidung.
Angaben für eine technische Anfrage
Stellen Sie Anwendung, Medium, Temperatur und Druck zusammen; Höhe, Durchmesser, Werkstoff und Wanddicke des Behälters; Skizzen von Dach, Stutzen und Boden; minimale und maximale Füllstände; Schaum, Dampf, Staub, Rühren und Einbauten; verfügbaren Einbauort; Versorgung, Ausgang, Alarm und Protokoll; Umgebung, Schutzart und Zulassungen; Stückzahl, Termin und Abnahmekriterium. Bei einem Austausch helfen Altmodell und Fehlergrund.
Für eine konkrete Beurteilung können Sie diese Angaben mit Fotos und einer Skizze an Deep Minds Ultrasonic senden. Damit lässt sich zuerst die geeignete Architektur und danach das Modell bestimmen, statt lediglich eine Nennreichweite ohne Behälterdaten anzubieten.
Häufige Fragen
Messen integrierte und getrennte Geräte unterschiedlich?
Nicht zwingend. Beide können dieselbe Laufzeitmessung von oben nutzen. Der Hauptunterschied ist, ob Sonde und Elektronik zusammengebaut sind. Für die Stabilität sind Schallweg, Prozess und Konfiguration wichtiger als der Ort der Anzeige.
Funktioniert ein externer Bodensensor an jedem Tank?
Nein. Wand, Boden, Flüssigkeit, Temperatur und Ankopplung müssen kompatibel sein. Beschichtungen, Isolierung, Hohlräume oder komplexe Geometrien können das Signal sperren oder verzerren.
Kann Ultraschall Schüttgüter messen?
Einige obere Geräte können den Abstand zu Schüttgütern bestimmen. Eine geneigte, unregelmäßige oder staubige Oberfläche kann jedoch nur ein schwaches Echo zurückgeben. Die Anwendung braucht Reserve und möglichst einen repräsentativen Versuch.
Fazit
Das Kompaktgerät ermöglicht einen einfachen Aufbau von oben, das getrennte System verlagert Bedienung und Elektronik, und die externe Bodenmontage vermeidet einen Eingriff in einen geeigneten Behälter. Die richtige Entscheidung folgt aus Geometrie, Medium und Umgebung, nicht aus der Typbezeichnung. Wer ungünstigsten Pegel, Schallweg, Blindzone, Prozess und Schnittstelle dokumentiert, schafft die Grundlage für eine Messstelle, die sich unter realen Bedingungen prüfen und warten lässt.
